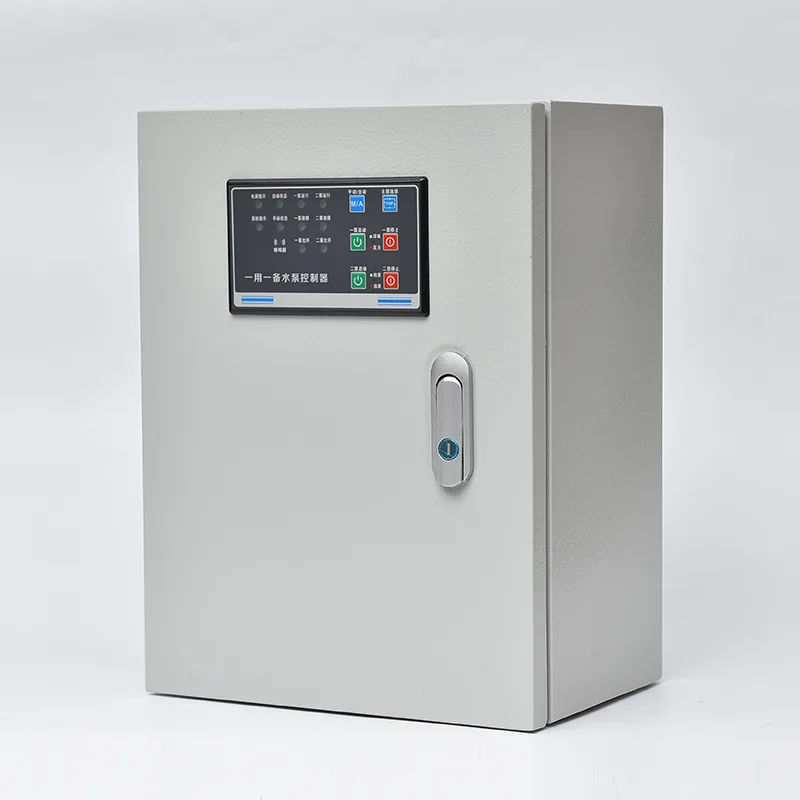

Cumpărați panou de control al pompei de tratare a apei de calitate de la producătorul lider din China CSIVEI. Acesta integrează întreruptoare de circuit de intrare, contactoare de pompă sau demaroare soft, relee de suprasarcină, un controler logic programabil sau un controler de pompă dedicat și interfețe pentru senzori de nivel într-o singură carcasă pe podea sau pe perete. Puterea nominală se întinde de la 0,75 kW la 250 kW la 380–480 V trifazat. Detectarea nivelului de lichid acceptă intrări de la întrerupătoarele cu plutitor, transmițătoarele de presiune hidrostatică sau senzorii cu ultrasunete — controlerul pornește automat pompa de serviciu pe măsură ce rezervorul se umple, aduce o pompă de asistență dacă debitul depășește capacitatea unei singure pompe și activează ieșirile de alarmă de nivel înalt dacă nivelurile continuă să crească. O funcție de alternare automată rotește rolul pompei conducătoare în funcție de orele de funcționare sau de fiecare ciclu de pornire, echilibrând uzura mecanică. Fiecare circuit al pompei este protejat individual împotriva suprasarcinii, scurtcircuitului, pierderii de fază și inversării fazei. Protecții suplimentare specifice serviciului de canalizare - cum ar fi monitorizarea scurgerilor de etanșare, monitorizarea temperaturii lagărului și detectarea blocării pompei prin profilare de subcurent sau suprasarcină - sunt integrate pentru a detecta problemele înainte să apară deteriorarea motorului. Un HMI montat pe ușă afișează nivelul rezervorului, starea pompei, orele de funcționare și istoricul defecțiunilor. Comunicarea prin Modbus RTU/TCP sau gateway-ul 4G opțional permite monitorizarea de la distanță și integrarea SCADA. Carcasa folosește oțel galvanizat cu un strat de pulbere anticoroziv, clasificat IP55 standard sau IP65 pentru instalare în exterior.
De la stațiile municipale de ridicare a apelor uzate până la manipularea efluenților industriali, panoul de control al pompei de tratare a apei oferă o gestionare automată și nesupravegheată a pompelor pentru cele mai solicitante medii de apă uzată.
Rețelele urbane de canalizare se bazează pe stații de ridicare pentru a ridica apele uzate din punctele de colectare joase în conductele gravitaționale sau în stațiile de epurare. Panoul de control gestionează una până la patru pompe submersibile într-o configurație de puț umed, ajustând automat funcționarea pompei, deoarece debitul variază în funcție de tiparele zilnice de utilizare. Ieșirile de alarmă de nivel înalt se conectează la sistemul de telemetrie pentru notificarea SCADA centrală, în timp ce funcția de alternare asigură uzura echilibrată a pompei în întreaga flotă instalată.
În cadrul stațiilor de epurare, stațiile de pompare se ocupă de captarea apelor uzate brute, transferul nămolului primar, retur nămolul activat și evacuarea efluentului tratat. Panoul gestionează fiecare set de pompe în mod independent, cu monitorizare integrată a scurgerilor de etanșare și a temperaturii lagărelor, critice pentru prevenirea defecțiunii motorului submersibil în aplicațiile cu funcționare continuă. Comunicarea cu instalația SCADA oferă date în timp real de debit, energie și defecțiuni.
Operațiunile de prelucrare a alimentelor, chimice, textile și minerit generează efluenți cu caracteristici care provoacă controalele standard ale pompei - lichide corozive, conținut ridicat de solide, temperatură ridicată sau material fibros. Profilele de protecție a motorului panoului pot fi reglate pentru a detecta din timp blocarea pompei, inițiind un ciclu automat de inversare și reîncercare pentru a elimina obstacolele rotorului înainte de a solicita intervenția operatorului.
Parcurile mari de birouri, centrele comerciale și dezvoltările rezidențiale cu mai multe turnuri care funcționează sub nivelul de canalizare municipală necesită un control fiabil al pompei de colectare a subsolului. Panoul oferă o funcționare complet automatizată cu ieșiri de alarmă de nivel înalt conectate la sistemul de management al clădirii, asigurând niciun risc de retragere a apelor uzate în spațiile ocupate. Configurația sa compactă de montare pe perete se potrivește spațiului limitat din încăperea fabricii tipic subsolurilor comerciale.
Stațiile de apă pluvială care gestionează scurgerile în timpul evenimentelor de ploaie abundentă se confruntă cu perioade lungi de inactivitate, urmate de un flux brusc și intens. Panoul oferă o schemă de activare a modului de ploaie: atunci când se primește un declanșator de furtună de la un pluviometru sau de la nivelul puțului în creștere, toate pompele intră într-o secvență de pornire prioritară. Alternarea rapidă în timpul pompării cu furtună prelungită împiedică orice pompă să suporte întreaga sarcină termică.
Stațiile de pompare a apelor uzate din locații rurale sau dispersate beneficiază de automatizarea completă a panoului și de capacitatea de monitorizare de la distanță. Un gateway 4G încorporat sau o interfață de telemetrie radio trimite starea pompei, nivelul rezervorului și datele de alarmă către un centru de operațiuni central. Operatorii pot recunoaște alarmele și pot reseta călătoriile de la distanță, reducând drastic costul și întârzierea vizitelor la fața locului la stații care pot fi distanțate la sute de kilometri.
Panoul de control al pompei de tratare a apei combină secvențierea pompei bazată pe nivel, protecția motorului specifică serviciului de canalizare și întărirea robustă a mediului într-un singur ansamblu testat în fabrică.
Controlerul acceptă unul sau mai multe semnale de nivel de la întrerupătoarele cu flotor (discrete, de obicei patru niveluri: oprire, pornire pompei de avans, pornire cu întârziere a pompei, alarmă ridicată) sau o intrare analogică continuă de 4–20 mA de la un transmițător de presiune hidrostatică sau un senzor ultrasonic. Când nivelul rezervorului crește până la punctul de pornire principal, pompa de serviciu pornește. Dacă debitul depășește rata de descărcare a unei singure pompe și nivelul continuă să crească până la punctul de pornire întârziat, controlerul pornește o pompă de asistență. Când nivelul scade până la punctul de oprire, toate pompele se opresc. Alarma de nivel înalt se declanșează dacă rezervorul atinge un prag critic – indicând un debit dincolo de capacitatea de pompare sau o defecțiune a pompei – și acest semnal este transmis sistemului de telemetrie ca alarmă prioritară. Un temporizator de pornire configurabil menține pompele în funcțiune pentru scurt timp după ce au ajuns la punctul de oprire pentru a curăța linia de refulare, prevenind depunerile solide.
Controlerul alternează desemnarea pompei principale pe fiecare ciclu de pompă sau pe o bază configurabilă de oră de funcționare. Alternarea are loc la punctul de oprire - după finalizarea ciclului curent, următoarea pompă în secvență devine liderul. Dacă pompa principală nu pornește sau se declanșează în timpul funcționării, controlerul desemnează automat următoarea pompă disponibilă ca plumb și o pornește imediat în timp ce blochează pompa defectă și generează o alarmă. Această schimbare automată asigură funcționarea continuă a stației fără intervenția operatorului.
Dincolo de protecția standard la suprasarcină și scurtcircuit, panoul încorporează protecții adaptate modurilor de defecțiune ale pompelor submersibile de canalizare. Detectarea scurgerilor de etanșare folosește un senzor de conductivitate în camera de ulei sau în cavitatea etanșării pompei. Dacă este detectată pătrunderea apei, panoul declanșează o alarmă - permițând programarea întreținerii înainte ca înfășurarea motorului să fie compromisă - și poate fi configurat să declanșeze pompa dacă scurgerea atinge un prag critic. Monitorizarea temperaturii lagărului acceptă termistori PTC sau intrări PT100 încorporate în motorul pompei. Supratemperatura declanșează fie o alarmă, fie o declanșare, în funcție de gravitate. Protecția la blocarea pompei folosește profilarea curentului motorului: dacă controlerul vede o scădere bruscă a curentului sub banda normală de funcționare, indicând o lumină de funcționare a rotorului blocată sau blocată, inițiază un ciclu configurabil de inversare și reîncercare (una sau mai multe curse scurte în sens invers pentru a elimina obstrucția) înainte de alarmare.
Panoul potrivește metoda de pornire cu dimensiunea motorului pompei și constrângerile de alimentare ale amplasamentului. Pornirea directă se potrivește pompelor mai mici de până la aproximativ 7,5 kW. Pornirea stea-triunghi reduce pornirea pentru pompele de putere medie. Demaroarele soft sunt specificate pentru pompele mai mari în care scăderea tensiunii de alimentare trebuie controlată și trebuie evitată trântirea supapei de reținere de la pornirea bruscă. VFD-urile sunt utilizate acolo unde este necesară funcționarea cu viteză variabilă - de exemplu, potrivirea vitezei pompei cu debitul de intrare pentru a menține un nivel constant al puțului umed, mai degrabă decât trecerea între punctele fixe de pornire și oprire.
Un transformator de control dedicat furnizează 24 VAC sau 24 VDC pentru controler, HMI, senzori și circuite de alarmă - complet izolat de calea de alimentare a motorului. Butoanele de oprire de urgență de pe ușa panoului izolează mecanic puterea pompei. O buclă externă de blocare de siguranță acceptă intrări de la detectarea gazului din puțul umed, blocarea ușilor la intrarea în stația de pompare și protecția termică de la orice echipament din amonte.
Un afișaj text montat pe ușă sau un ecran tactil color oferă în timp real nivelul rezervorului, starea pompei, orele de funcționare, numărul de pornire, curentul motorului și alarme active cu istoric de defecțiuni marcat cu ora. Interfața acceptă controlul manual al pompei pentru întreținere, cu restabilire automată după un timeout configurabil pentru a preveni blocarea manuală accidentală. Reglarea parametrilor — valorile de referință ale nivelului, temporizatoarele de pornire, modul de alternare — este protejată prin parolă.
RS485 Modbus RTU standard se conectează la unitățile de telemetrie ale stației de pompare. Un gateway cloud opțional 4G sau Ethernet oferă acces direct la internet și la smartphone-uri la starea pompei, datele de nivel, consumul de energie și notificările push de alarmă. O ieșire de alarmă cu contact uscat pentru fiecare defecțiune a pompei și condiția comună de nivel înalt este de obicei conectată la sistemul de telemetrie ca prioritate față de orice alarmă bazată pe rețea.
Stațiile de pompare a apelor uzate prezintă o atmosferă corozivă - hidrogen sulfurat, umiditate și, în unele cazuri, vapori chimici. Carcasa este fabricată din oțel galvanizat cu un strat de pulbere rezistent la substanțe chimice. IP55 este standard; IP65 cu intrare etanșă a cablului prin presetupe este specificat pentru instalații exterioare sau expuse. Filtrele de ventilație folosesc medii cu cărbune activ în care expunerea la H₂S este semnificativă. Toate lucrările metalice interne sunt placate sau din oțel inoxidabil, iar PCB-urile sunt acoperite conform umidității și gazelor corozive.
Î1: Ce senzori de nivel poate accepta panoul și câte niveluri controlează?
Panoul acceptă întrerupătoare cu flotor (de obicei patru niveluri discrete), transmițătoare de presiune hidrostatică (4–20 mA) sau senzori ultrasonici. Cu plutitoare discrete, nivelurile de control sunt oprirea, pornirea pompei în avans, pornirea pompei cu întârziere și alarmă ridicată. Cu un senzor analog, aceste valori de referință sunt programate direct în controler, oferind o mai mare flexibilitate și reglare de la distanță.
Î2: Cum gestionează panoul blocarea pompei de la cârpe și solide?
Controlerul monitorizează continuu curentul motorului. Dacă curentul scade semnificativ sub banda normală de pompare, controlerul identifică un posibil blocaj și inițiază o secvență automată de inversare și reîncercare. Pompa este pornită pentru scurt timp în sens invers pentru a disloca obstrucția, apoi este repornită înainte. Dacă încercarea reușește și curentul se normalizează, funcționarea continuă. Dacă blocajul persistă după numărul configurat de încercări, pompa este blocată și este generată o alarmă.
Î3: Ce se întâmplă dacă pompa de serviciu se defectează în timpul funcționării?
Controlerul desemnează imediat pompa defectă ca fiind indisponibilă, selectează următoarea pompă disponibilă în secvența de rotație, o pornește și declanșează o alarmă de eroare. Această schimbare automată asigură continuarea pompei fără întârziere. Pompa defectă rămâne blocată până când alarma este confirmată și eroarea este eliminată.
Î4: Cum funcționează alternanța și o pot seta la rotație bazată pe ore de funcționare?
Schimbă alternativă care pompă acționează ca plumb după fiecare ciclu complet al pompei sau pe un prag configurabil de oră de funcționare. Rotația în funcție de orele de funcționare egalizează uzura mecanică și durata de viață a etanșării tuturor pompelor. Alternarea are loc la punctul de oprire când baia este goală, astfel încât nu există riscul de evenimente de nivel înalt în timpul comutării.
Î5: Ce opțiuni de comunicare și alarmă la distanță sunt incluse?
Panoul oferă: contacte de releu fără tensiune pentru alarmă comună, alarmă de nivel înalt și defecțiune a pompei individuale (pentru conexiunea telemetrică prin cablu); RS485 Modbus RTU ca standard pentru integrarea locală SCADA sau RTU; și gateway cloud 4G opțional pentru acces direct de la distanță prin browser web sau aplicație pentru smartphone, cu alarme de notificare push.
Î6: Panoul poate funcționa pe un generator de rezervă?
Da. Secvențierea pompei panoului și demaroarele soft sau demaroare stea-triunghi limitează curentul de pornire, permițând unui generator să pornească pompele în limita capacității sale. Un semnal de intrare opțional al generatorului poate reduce numărul de pompe permise să funcționeze simultan atunci când este alimentat de rezervă, prevenind supraîncărcarea generatorului.
Î7: Ce întreținere necesită panoul?
Inspecție vizuală lunară a garniturilor ușilor, filtrelor de ventilație și a stării interne. Verificarea trimestrială a terminațiilor de alimentare și starea contactorului. Testare funcțională anuală a intrărilor de nivel, alarmă de nivel înalt, logica de alternanță și dispozitive de siguranță. Măsurile de protecție împotriva coroziunii ale panoului trebuie inspectate anual în medii agresive. Contactoarele sunt elementul principal care poate fi reparat, intervalele de înlocuire depind de frecvența ciclului pompei.
O autoritate regională de apă din Regatul Unit a operat peste 40 de stații de ridicare a apelor uzate în zonele rurale și suburbane, colectând apele uzate de la comunitățile mici și pompându-le către lucrările de tratare centralizate. Multe stații aveau între 15 și 25 de ani, cu panouri de control învechite, folosind logica de bază a releului cu comutator plutitor. Autoritatea s-a confruntat cu costuri tot mai mari de apelare pentru blocajele și defecțiunile pompelor, o lipsă de vizibilitate asupra stării stației între inspecțiile programate și dificultăți tot mai mari de aprovizionare cu piese de schimb.
Panourile existente bazate pe relee nu ofereau monitorizare de la distanță, detectarea blocajului pompei și nicio alternanță automată - fiecare stație a funcționat o singură pompă cu un regim de așteptare manual care necesită o vizită fizică pentru schimbare. Evenimentele de blocare ale pompei de serviciu au rămas nedetectate până când pompa de rezervă a alertat și ea, ducând la apeluri de urgență și la scurgeri ocazionale de ape uzate. Stațiile au fost răspândite pe o suprafață de 1.500 de kilometri pătrați, făcând întreținerea reactivă atât lentă, cât și costisitoare.
Când autoritatea a planificat o actualizare a sistemului de control, noile panouri trebuiau să se încadreze în chioșcurile supraterane existente fără modificări civile, să se interfațeze atât cu întrerupătoarele plutitoare existente, cât și cu noii senzori de nivel ultrasonic și să comunice prin rețeaua de telemetrie existentă a autorității - o combinație de radio UHF și GPRS care necesita ieșiri simple de alarmă cu contact uscat împreună cu datele Modbus. Specificația necesita, de asemenea, alternarea automată, detectarea blocajelor și monitorizarea scurgerilor de etanșare.
Soluția de panouri proiectată din fabrică a abordat fiecare cerință într-un singur pachet. Panourile au fost construite la dimensiunile exacte de montare ale panourilor de bază ale chioșcului, evitând orice lucrare structurală. Controlerul a acceptat atât intrările existente ale comutatorului plutitor, cât și noile semnale ultrasonice de 4–20 mA, permițând ca stațiile să fie actualizate treptat.
Detectarea blocării pompei s-a dovedit decisivă. Testele timpurii la trei stații au identificat că multe semnalări de blocare au fost de fapt probleme intermitente care s-au îndepărtat singure - secvența automată de inversare și reîncercare a panoului le-a rezolvat fără intervenția operatorului. Doar blocajele persistente au declanșat o alarmă. Monitorizarea scurgerilor de etanșare a detectat pătrunderea umidității în două pompe în timpul punerii în funcțiune, permițând înlocuirea preventivă a rulmenților înainte ca pompele să fie puse în funcțiune.
Ieșirile de alarmă au fost configurate pentru a interfața direct cu stațiile de telemetrie UHF existente ale autorității. În combinație cu datele Modbus disponibile echipei SCADA, autoritatea a obținut atât notificarea simplă a erorilor, cât și analiza detaliată a stației.
Patruzeci de panouri prefabricate, configurate pentru stații duble de pompare (1,5 kW până la 15 kW), au fost fabricate și testate pe parcursul a patru luni și instalate de echipa de electricitate a autorității în urma unei proceduri standardizate de punere în funcțiune. Panourile au inclus demaroare soft pentru pompe de 7,5 kW și mai sus, intrări de monitorizare a scurgerilor de etanșare și a temperaturii rulmenților, logica de detectare a blocajelor și compatibilitate atât la nivel cu flotor, cât și cu ultrasunete. O lansare treptată a adus șase stații modernizate pe lună, întreaga rețea fiind finalizată în mai puțin de opt luni.
● Apelurile de urgență ale pompei au fost reduse cu aproximativ 60% în primul an, ca urmare a curățării automate a blocajelor minore prin inversare și reîncercare și avertizare timpurie de la monitorizarea scurgerilor de etanșare, permițând întreținerea planificată.
● Alternarea pompelor a echilibrat orele de funcționare între pompele de serviciu și de rezervă pentru prima dată la majoritatea stațiilor, extinzând intervalele de service pentru etanșarea mecanică și lagărele.
● Echipa SCADA a obținut vizibilitate în timp real a nivelurilor rezervorului, a stării pompei și a orelor de funcționare în toate cele 40 de stații, înlocuind dependența anterioară de inspecțiile fizice săptămânale.
● Operatorii au raportat că aspectul standardizat al panoului pentru toate stațiile a simplificat dramatic identificarea defecțiunilor, deoarece fiecare tehnician știa exact unde se află fiecare componentă și terminal.
● De atunci, autoritatea a adoptat aceeași specificație pentru panou pentru alte 15 stații dintr-un program de extindere a rețelei.
