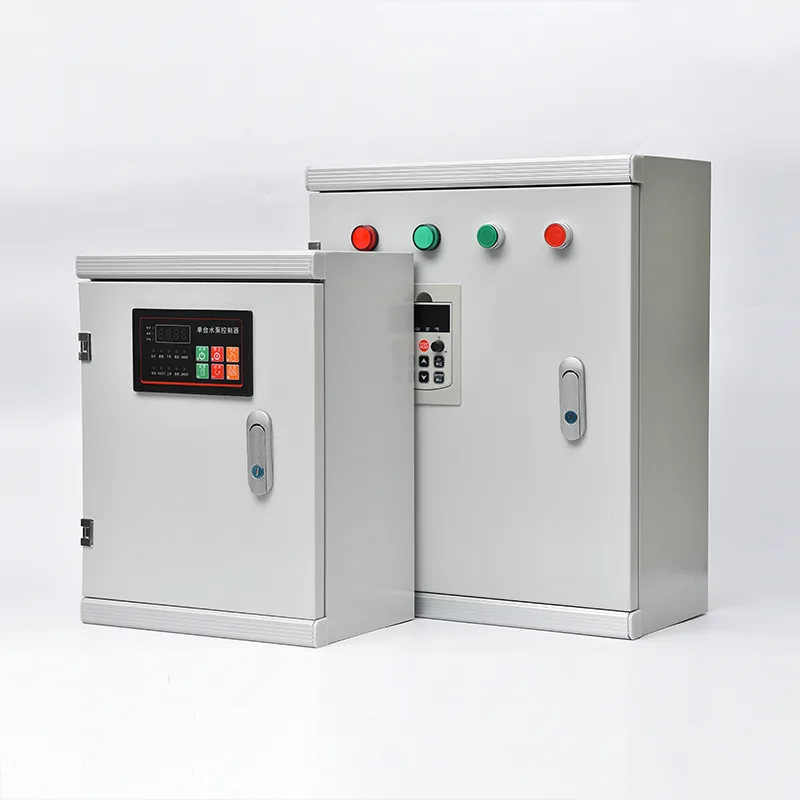

Cabinet Centru de control al motoarelor

În calitate de producător profesionist din  China, Csivei ar dori să vă ofere un Cabinet pentru Centrul de Control al Motorului de calitate, care este un ansamblu pe podea cu mai multe secțiuni, cu acces frontal, cu un sistem de bare colectoare orizontale evaluat între 400A și 6300A și rezistență la scurtcircuit de până la 100kA. Fiecare secțiune verticală acceptă unități funcționale retractabile sau fixe: DOL, stea-triunghi, demaroare soft sau demaroare de motor VFD, plus întrerupătoare de alimentare și module de putere de control. Unitățile demontabile permit izolarea, retragerea și înlocuirea unui demaror defect în câteva minute fără a deconecta întregul MCC. Segregarea internă este disponibilă în Formularul 2, Formularul 3 sau Formularul 4 conform IEC 61439, separând barele de unități funcționale și terminale. Circuitele motorului sunt proiectate pentru coordonarea de tip 2 conform IEC 60947-4-1, asigurând nicio deteriorare a componentelor demarorului în urma unei defecțiuni de scurtcircuit a motorului. Comunicarea prin Profibus, Profinet, Modbus RTU/TCP sau Ethernet/IP transmite starea motorului, curentul, orele de funcționare, energia și diagnosticarea către DCS sau SCADA instalației. Carcasa este IP42 până la IP55 din oțel galvanizat cu finisaj vopsit cu pulbere, potrivită pentru încăperile electrice interioare și mediile industriale cu praf.

Aplicații ale produsului

Oriunde zeci sau sute de motoare trebuie alimentate, protejate și controlate în mod fiabil dintr-o locație centrală, sistemul de control al pompelor solare oferă coloana vertebrală structurată și modulară pentru distribuția electrică industrială.

Stații de tratare a apei și apelor uzate

Instalațiile municipale și industriale de tratare a apei operează flote extinse de motoare - pompe de admisie a apei brute, suflante de aerare, acționări de limpezire, manipulare a nămolului, pompe de dozare chimică și pompe de distribuție cu ridicare mare - deseori numărând peste o sută de motoare într-un singur loc. Un Centru de control al motoarelor consolidează toate demaroarele și acționările motoarelor într-una sau mai multe camere MCC situate central, fiecare unitate funcțională fiind dedicată unui anumit motor. Unitățile de pornire standardizate de tip sertar pentru pompe și suflante permit retragerea și înlocuirea unei unități defecte în câteva minute, restabilind continuitatea procesului de tratare. Integrarea cu sistemul SCADA al uzinei prin intermediul rețelelor de comunicații redundante oferă operatorilor starea motorului în timp real, orele de funcționare și consumul de energie pentru fiecare unitate.

Instalatii de petrol, gaze si petrochimie

Rafinăriile, fabricile de procesare a gazelor și complexele petrochimice funcționează în zone periculoase cu cerințe stricte de siguranță. Panourile MCC pentru aceste medii sunt instalate de obicei în încăperi electrice sub presiune sau purjate, departe de zonele de proces. Circuitele motoarelor sunt proiectate pentru echipamente rotative critice - pompe de petrol brut, pompe de transfer al produsului, pompe de circulație a apei de răcire, motoare de răcire cu ventilator cu aripioare și compresoare de gaz. Segregarea internă Forma 3 sau Forma 4 separă fiecare unitate de pornire a motorului de barele colectoare principale și de unitățile adiacente, prevenind propagarea unui defect de arc intern într-un demaror către altele. Releele de protecție a motorului antiexplozive și siguranțele certificate de limitare a curentului asigură izolarea în siguranță a motoarelor în zonele clasificate.

Centrale de generare a energiei electrice și utilitare

Centralele termice și hidroelectrice depind de MCC-uri pentru a gestiona sistemele auxiliare acționate de motor esențiale pentru generare - pompe de alimentare a cazanelor, pompe de apă de răcire a condensatorului, ventilatoare cu tiraj forțat și cu tiraj indus, transportoare de manipulare a cărbunelui și pompe pentru păcură. Valoarea mare de rezistență la scurtcircuit a MCC (de obicei, 65 kA până la 100 kA) este critică în plăcile auxiliare ale centralei electrice unde nivelul de defecțiune de la transformatorul auxiliar al stației poate fi sever. Secțiunile de alimentare redundante de intrare cu comutare automată de transfer susțin cerințele critice de putere pentru pornirea neagră și oprirea unității ale centralei.

Mineritul și prelucrarea mineralelor

Instalațiile de prelucrare a cuprului, aurului, minereului de fier și cărbunelui se bazează pe MCC pentru a controla concasoare, mori de măcinat, celule de flotație, antrenări de îngroșare, sisteme de transport și pompe de șlam - echipamente care pornesc frecvent sub sarcină grea și funcționează în medii umede și prăfuite. Carcasa MCC este prevăzută cu protecție sporită împotriva prafului și umezelii (IP54/IP55) și include adesea încălzitoare interne anticondens pentru instalații în clădiri de procesare neîncălzite. Releele de protecție a motorului cu modelare termică avansată asigură că motoarele mari ale morii și concasoarelor nu sunt declanșate inutil în condițiile de suprasarcină a procesului.

Producție de celuloză, hârtie și oțel

Industriile cu proces continuu, cum ar fi fabricile de hârtie și laminoarele din oțel, operează sute de motoare pe linii lungi de producție, cu defecțiunea motorului putând opri întreaga linie. Panourile MCC din aceste facilități încorporează unități de pornire detașabile care permit întreținerea circuitului motorului fără a scoate sub tensiune întreaga secțiune MCC - unitatea este pur și simplu izolată, retrasă și înlocuită cu o rezervă în timp ce barele principale rămân sub tensiune. Comunicarea Fieldbus de la fiecare unitate de pornire la DCS oferă diagnostice detaliate ale motorului care permit schimbarea programată înainte de defecțiuni neașteptate.

HVAC și servicii de construcții în facilități mari

Aeroporturile, centrele de convenții și marile complexe comerciale folosesc MCC-uri pentru a centraliza controlul tuturor sarcinilor motoarelor HVAC - răcitoare, turnuri de răcire, pompe de apă răcită, unități de tratare a aerului și ventilatoare de extracție a fumului. Integrarea cu sistemul de management al clădirii permite ciclul de lucru, retragerea pe timp de noapte și controlul optimizat din punct de vedere energetic pentru întreaga flotă de motoare dintr-o singură cameră de control.

Scufundare tehnică adâncă

Cabinetul Centrului de Control al Motorului este un ansamblu de comutație de joasă tensiune testat de tip, proiectat pentru controlul sigur, modular al motorului, cu accent pe timpul de funcționare, protecția personalului și mentenabilitatea.

Cadru structural și sistem de bare colectoare

MCC este construit ca un cadru cu mai multe secțiuni, pe podea, din profile din oțel galvanizat pliate și cu șuruburi, fiecare secțiune având de obicei 600 mm, 800 mm sau 1000 mm lățime. Bara principală orizontală trece pe toată lungimea MCC într-un compartiment superior sau posterior dedicat, fabricat din cupru sau aluminiu placat cu cositor și dimensionat pentru curentul continuu nominal (400A până la 6300A). Îmbinările barelor colectoare sunt șuruburi și strânse cu șaibe Belleville pentru a menține forța de contact peste ciclul termic. Bara colectoare verticală din fiecare secțiune distribuie puterea către unitățile funcționale individuale prin contacte cu arc, eliminând nevoia de conexiuni prin cablu între bara și fiecare unitate de pornire. Clasa de rezistență la scurtcircuit - verificată prin teste de tip - asigură că sistemul de bare colectoare și suporturile sale pot suporta forțele electromagnetice ale unei defecțiuni fără deformare sau separare a contactelor.

Designul unității funcționale: fix și retras

Unitățile de pornire a motorului sunt disponibile în configurații fixe (înșurubate) sau retractabile (tip sertar). Unitățile retractabile sunt oferta standard pentru procesele critice, permițând unui demaror să fie izolat electric, retras mecanic pe șinele de ghidare și înlocuit cu unul de rezervă în câteva minute - fără a deconecta întreaga secțiune MCC. Fiecare unitate debrosabilă conține un întrerupător de circuit cu carcasă turnată sau un întrerupător-sezionator cu siguranțe, un contactor de funcționare, un releu electronic de suprasarcină, siguranța circuitului de control și un bloc terminal de control specific unității. Mecanismele de interblocare asigură că unitatea poate fi retrasă numai în poziția OPRIT și nu poate fi reintrodusă sub sarcină. Codarea mecanică împiedică inserarea unei unități cu o clasificare într-un slot destinat pentru o evaluare diferită. Pentru unitățile VFD sau soft-starter, adâncimea mai mare a carcasei și ventilația îmbunătățită sunt integrate în formatul de sertar.

Protecția motorului și coordonarea tip 2

Fiecare circuit de motor este proiectat pentru coordonarea de tip 2 conform IEC 60947-4-1. În cazul unei defecțiuni de scurtcircuit la borna motorului, întrerupătorul sau siguranțele elimină curentul de defecțiune fără a deteriora contactorul sau releul de suprasarcină dincolo de sudarea prin contact ușor care este separabilă fără înlocuire. Acest lucru este esențial pentru timpul de funcționare a procesului - un scurtcircuit al motorului nu necesită înlocuirea demarorului. Protecția la suprasarcină utilizează relee electronice cu clase de declanșare selectabile (Clasa 10, 20, 30), pierderi de fază, dezechilibru de curent și detectarea defecțiunilor la pământ. Releele de protecție a motorului cu interfețe Modbus sau Profibus oferă DCS date detaliate despre starea termică, semnale de blocare a pornirii și alerte de întreținere predictivă.

Segregarea internă și siguranța personalului

MCC este disponibil cu niveluri crescânde de compartimentare internă în conformitate cu IEC 61439-1/2 Forme nominale:

● Forma 2: unități funcționale separate de barele colectoare, dar terminalele pot împărtăși același compartiment ca și unitatea

● Forma 3: toate unitățile funcționale separate între ele și de bare; terminale separate de barele colectoare, dar nu neapărat unele de altele. Aceasta este specificația standard pentru instalațiile industriale.

● Forma 4: separarea completă a barelor colectoare, unităților funcționale și terminalelor — fiecare în compartimentul său. Acest lucru este specificat pentru aplicații de înaltă criticitate din petrol și gaze sau alte industrii periculoase.

Limitarea defectelor de arc intern este proiectată pentru a redirecționa energia arcului departe de operator prin orificiile de evacuare a presiunii din partea superioară a carcasei, testate în condiții de arc intern conform IEC 61641, acolo unde este specificat. Obloanele de pe conexiunile de bare colectoare se închid automat pe măsură ce o unitate demontabilă este îndepărtată, prevenind contactul accidental cu barele sub tensiune.

Interfață de control și management inteligent al motorului

Un compartiment de control dedicat în cadrul fiecărei unități de pornire sau deasupra unităților funcționale găzduiește I/O la distanță PLC, gateway-uri de comunicație, relee de interpunere și terminale de triaj. Funcționarea motorului, oprirea, eroarea și feedback-ul de stare sunt transmise către DCS prin fieldbus (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Releele inteligente de management al motoarelor din fiecare unitate măsoară continuu curentul motorului, tensiunea, puterea, energia și echilibrul de fază, transmitând aceste date către platforma de gestionare a activelor sau de întreținere predictivă a fabricii. Acest lucru le permite operatorilor să identifice condițiile degradante ale motorului - creșterea frecării lagărelor, uzura rotorului sau deteriorarea înfășurării - înainte ca acestea să provoace o deplasare neplanificată.

Incintă și adaptare la mediu

Carcasa standard MCC este fabricată din tablă de oțel galvanizată de 2,0 mm cu un finisaj vopsit cu pulbere, obținând protecție IP42 potrivită pentru încăperile electrice interioare. Pentru medii industriale cu praf — mine, fabrici de ciment, prelucrarea lemnului — carcasele IP54 sau IP55 cu ventilație filtrată sau schimbătoare de căldură aer-aer gestionează răcirea internă excluzând particulele în aer. Pentru instalațiile exterioare, sunt disponibile carcase IP65 cu încălzitoare anticondens controlate termostatic, copertine de ploaie și feronerie din oțel inoxidabil. În mediile tropicale, PCB-urile acoperite conform și conectorii etanșați împiedică urmărirea indusă de umiditate.

Testare și asigurare a calității

Fiecare panou MCC este supus unui program de testare definit din fabrică: măsurarea continuității barelor colectoare și a rezistenței de izolație; testarea injecției primare și secundare a releelor ​​de protecție; simulare funcțională a contactorului, demarorului și interblocării; testarea inserției și retragerii unității retractabile; și verificarea rețelei de comunicații. Un raport FAT complet este livrat împreună cu fiecare MCC, împreună cu diagrame uniline, schițe și manuale de operare. MCC este proiectat, fabricat și testat conform IEC 61439-1/2, cu marcaj CE și certificări opționale UL, UKCA sau alte certificări regionale.

De ce să alegeți panourile MCC Csivei?

Soluția MCC Panel concepută din fabrică a fost selectată pentru capacitatea sa dovedită de a îndeplini toate cerințele:

● Unitățile de pornire detașabile standardizate (până la 250A) au permis înlocuirea rapidă a oricărui demaror de motor fără a deconecta întreaga secțiune MCC.

● Protecția motorului coordonată de tip 2 a asigurat că defecțiunile de scurtcircuit ale motorului vor fi eliminate fără deteriorarea componentei demarorului

● Sistemul de bare colectoare de 65 kA cu reținere a defectului de arc și segregare internă Form 3 a oferit nivelul de siguranță necesar

● Relee inteligente de gestionare a motorului cu comunicare Profibus DP în fiecare unitate de pornire au transmis date despre motor în timp real către SCADA - curent, putere, ore de funcționare, număr de porniri, capacitatea termică utilizată și consumul de energie - permițând programarea predictivă a întreținerii

● Gama multi-secțiuni de intrare a întrerupătoarelor de aer integrate, secțiuni VFD pentru suflantele de aerare, secțiuni soft-starter pentru pompe mari și secțiuni de pornire detașabile standard pentru sarcini generale ale motorului - toate într-un sistem comun de bare colectoare

Întrebări frecvente

Î1: Care este diferența dintre un sistem de control al pompei solare și o placă de distribuție standard?

Un tablou de distribuție distribuie în primul rând puterea către circuitele finale cu siguranțe sau întreruptoare, dar nu integrează de obicei pornirea sau controlul motorului. Un centru de control al motoarelor combină demaroare de motor (contactoare, suprasarcini și unități), protecția motorului și inteligența de control într-un singur ansamblu structurat - fiecare unitate funcțională este proiectată special pentru o sarcină a motorului, nu doar un circuit generic. MCC-urile includ, de asemenea, capacitatea de unități retractabile, segregarea barelor colectoare și caracteristici cuprinzătoare de comunicare pentru managementul motorului care nu se găsesc în plăcile de distribuție.

Î2: Câte motoare poate găzdui un sistem de control al pompei solare?

Numărul depinde de numărul de secțiuni și de dimensiunea unității. O singură secțiune verticală găzduiește de obicei 4 până la 12 unități de pornire a motorului, în funcție de puterea lor nominală. O gamă MCC cu mai multe secțiuni poate găzdui 50, 100 sau mai multe motoare. Inginerii noștri de aplicații vor optimiza aspectul pe baza listei de motoare și a constrângerilor site-ului.

Î3: Care este avantajul unităților retractabile față de unitățile fixe?

Unitățile demontabile (de tip sertar) permit izolarea unui demaror defect, retras fizic din MCC și înlocuit cu unul de rezervă - totul în câteva minute și fără a deconecta întreaga secțiune MCC. Barele principale rămân sub tensiune, iar celelalte circuite ale motoarelor continuă să funcționeze. Acest lucru este esențial pentru industriile cu proces continuu, în care timpul de nefuncționare neplanificat al unui motor nu trebuie să se producă în cascadă. Unitățile fixe au un cost mai mic, dar necesită ca secțiunea MCC să fie deconectată pentru înlocuirea demarorului.

Î4: Ce înseamnă segregarea Formularului 2, Formularul 3 și Formularul 4?

Acestea se referă la gradul de compartimentare internă conform IEC 61439-1/2. Forma 2 separă unitățile funcționale de barele colectoare. Formularul 3 adaugă separarea între unitățile funcționale individuale. Forma 4 separă suplimentar terminalele unul de celălalt și de alte unități funcționale. Formele mai înalte oferă o siguranță mai mare în timpul întreținerii și conțin defecțiunile arcului mai eficient, dar costă mai mult. Vă vom recomanda formularul potrivit pe baza filozofiei dumneavoastră operaționale și de întreținere.

Î5: Ce rating de scurtcircuit am nevoie pentru MCC-ul meu?

Aceasta este determinată de curentul de defect potențial în punctul în care se conectează MCC, care depinde de valoarea nominală kVA a transformatorului din amonte, impedanța și impedanța cablului. Instalațiile industriale tipice necesită 50kA sau 65kA la 400V. Plăcile auxiliare pentru centralele electrice și instalațiile mari de proces pot necesita 80kA sau 100kA. Vom analiza datele sistemului dumneavoastră și vom specifica evaluarea corectă.

Î6: Cum comunică MCC cu sistemul nostru DCS sau SCADA?

Fiecare unitate de pornire a motorului sau grup de unități include o interfață de comunicație – de obicei Profibus DP, Profinet, Modbus RTU/TCP sau Ethernet/IP – care se conectează la rețeaua de control al instalației dumneavoastră. Starea motorului (în funcțiune, oprit, declanșat), curentul, energia și datele de diagnosticare sunt transmise continuu. DCS poate porni/opri motoarele de la distanță și poate primi notificări de alarmă.

Î7: Poate fi extins MCC în viitor?

Da. MCC este proiectat pentru extensibilitate la fiecare capăt al liniei. Vă recomandăm să includeți secțiuni verticale de rezervă sau fante pentru unități de rezervă în ordinea inițială dacă sunt planificate adăugări viitoare de motoare. Extinderea unui MCC existent necesită potrivirea nominală a barelor colectoare și a designului inițial, așa că păstrarea producătorului original este importantă pentru compatibilitate.

Î8: Ce întreținere necesită un panou MCC?

Întreținerea recomandată include: sondajul termic anual al îmbinărilor și punctelor de terminare a barelor colectoare; testarea funcțională a dispozitivelor de blocare a unităților retractabile și a mecanismelor de obturare; verificarea setărilor releului de protecție și a funcțiilor de declanșare; curățarea filtrelor de ventilație; și inspecția etanșărilor și garniturilor ușilor. Un program detaliat de întreținere este furnizat în manualul de operare.
