O defecțiune de 15 minute a transportorului la un aeroport internațional important poate duce greșit peste 2.000 de bagaje și poate costa companiilor aeriene până la 100.000 USD în taxe de rerezervare, compensații și suprataxe pentru combustibil pentru zborurile întârziate. Pentru Dubai International (DXB) – care procesează peste 18.000 de bagaje pe oră la vârf pe 90 de kilometri de centuri – acest risc este amplificat în fiecare zi.

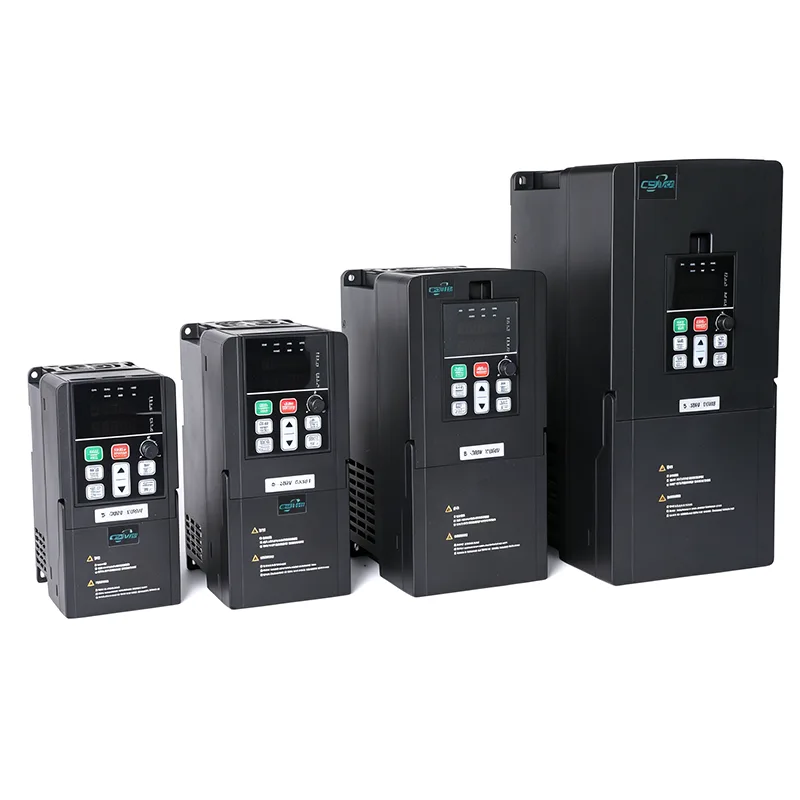

Soluția nu au fost motoare noi sau curele mai largi. A fost o modernizare a unor electronice mai inteligente...Unități de frecvență variabilă (VFD)— care a oferit DXB capacitatea de a încetini, accelera și porni ușor rețeaua sa masivă de transportoare la cerere, reducând facturile la energie cu aproape 50% și reducând defecțiunile mecanice cu peste 40%. În esență, modul în care VFD-urile economisesc energie în aeroporturi nu se referă doar la reducerea kilowați-oră; este vorba despre alinierea puterii motorului cu cererea operațională în timp real, transformând un sistem cu energie fixă într-unul adaptiv, inteligent.
Iată o analiză profundă a modului în care VFD-urile alimentează viitorul logisticii aeroportuare, susținute de date din lumea reală și informații de inginerie.
Provocarea centrală a sistemelor de bagaje din aeroport
Manipularea bagajelor din aeroport este în mod inerent imprevizibilă. Un sistem trebuie să treacă fără probleme de la ora de vârf haotică a plecărilor de dimineață la calmul total al unei acalmie la miezul nopții.
Din punct de vedere istoric, benzile transportoare foloseau motoare cu inducție AC standard care funcționează la o viteză fixă. Aceste sisteme vechi au suferit dezavantaje operaționale semnificative:
● Deșeuri de înaltă energie: Motoarele au funcționat la capacitate de 100% chiar și atunci când transporta un singur rucsac.
● Uzură mecanică severă: Pornirile și opririle bruște constante au cauzat solicitări mecanice mari asupra curelelor, angrenajelor și scripetelor.
● Curent mare de pornire: Pornirea unui motor cu viteză fixă necesită până la 600% din curentul său la sarcină completă, ceea ce duce la creșteri masive ale facturilor de energie.
Aici intervin VFD-urile, acționând ca „creierul” motorului prin ajustarea dinamică a vitezei și a cuplului în funcție de cererea în timp real. Înțelegerea modului în care VFD-urile economisesc energie în aeroporturi începe cu acest principiu fundamental: potriviți aportul de energie la volumul de muncă, nu invers.
Aeroporturile moderne folosesc scanere automate de coduri de bare și etichete RFID pentru a urmări bagajele. Când o geantă se apropie de un deviator de sortare de mare viteză, VFD-ul îl poziționează cu precizie în fanta desemnată, asigurându-se că se conectează la zborul corect.
O decizie de proiectare pentru care ne-am certat săptămâni întregi a fost dacă să mergem cu o arhitectură centralizată (un dulap mare de acționări care alimentează zeci de motoare) sau o abordare distribuită (unități individuale montate lângă fiecare motor). Opțiunea centralizată a fost cu aproximativ 20% mai ieftină în avans, dar o defecțiune a unui singur modul în acel cabinet ar putea distruge o întreagă linie de sortare. Unitățile distribuite costă mai mult pe unitate, dar ofereau izolarea defecțiunilor. DXB a ales în cele din urmă distribuția — nu pentru că ar fi fost mai sexy din punct de vedere tehnologic, ci pentru că echipa de operațiuni a efectuat un calcul simplu: pierderea potențială a unei întreruperi de 15 minute în timpul orelor de vârf (~100.000 USD) a depășit cu mult costul incremental al hardware-ului distribuit. Această decizie și-a găsit mai târziu drum în standardele interne de achiziții de inginerie ale aeroportului.
Benzile transportoare nu trebuie să funcționeze la viteză maximă dacă nu sunt pungi pe ele. VFD-urile permit sistemelor să intre într-un mod „sleep” sau cu viteză mică în timpul orelor de vârf. Acesta este exact modul în care VFD-urile economisesc energie în aeroporturi în practică: prin reducerea automată a vitezei motorului la 20% în gol atunci când senzorii detectează zero bagaje pentru mai mult de 90 de secunde. În timp ce efectul de economisire a energiei este cel mai pronunțat la sarcini centrifuge, cum ar fi ventilatoare și pompe, chiar și pentru aplicațiile cu transportoare cu cuplu constant, reducerea vitezei oferă câștiguri măsurabile.
În loc să treacă în mișcare, VFD-urile cresc viteza motorului treptat în câteva secunde. Această accelerație controlată elimină șocul mecanic care rupe curele și deteriorează cutiile de viteze, prelungind drastic durata de viață a infrastructurii fizice a aeroportului.
Nicio tehnologie nu este lipsită de compromisuri. VFD-urile pot introduce distorsiuni armonice în rețeaua electrică, pot solicita izolarea motorului prin undele de tensiune reflectate și pot face față reducerii termice în tunelurile transportoare calde și închise. Niciunul dintre acestea nu este o problemă, dar necesită o planificare dinainte.
Echipele de inginerie atenuează aceste riscuri instalând reactoare de linie sau filtre active (pentru armonici), specificând motoare cu invertor sau filtre dV/dt (pentru protecția izolației) și selectând variatoare cu valori nominale late de temperatură și control inteligent al ventilatorului (pentru managementul termic). Abordarea timpurie a acestor trei factori asigură că economiile de energie promise și câștigurile de fiabilitate sunt livrate fără surprize nedorite după instalare.
Pentru a fi sincer, am subestimat problema armonică în prima fază. La aproximativ două săptămâni după lansarea inițiale a conducerii, echipa de control al traficului aerian a raportat erori intermitente pe afișajele radar de la porțile din apropiere. Ne-a luat încă două săptămâni să găsim cauza principală: armonicile de ordin înalt de la VFD-uri radiau prin cablurile motorului neecranate și interferau cu receptorii în bandă L ai radarului. Remedierea a necesitat adăugarea de filtre de ieșire sinusoidale și miezuri de ferită pe fiecare unitate - o modernizare care ne-a costat atât bani, cât și program. Dacă aș putea să o repet, aș aduce un specialist EMC în faza de proiectare schematică, nu în timpul punerii în funcțiune.
Pentru a înțelege impactul acestei tehnologii, nu căutați mai departe decât Aeroportul Internațional Dubai (DXB), unul dintre cele mai aglomerate aeroporturi pentru trafic internațional de pasageri din lume.
Sistemul de manipulare a bagajelor de la DXB manipulează până la 18.000 de bagaje pe oră printr-o rețea care se întinde pe peste 90 de kilometri de transportoare. Cu temperaturi extreme în deșert în exterior și gestionând fluxuri de vârf de 10.000 de pasageri pe oră, aeroportul s-a confruntat cu costuri crescute ale energiei electrice și întreținere frecventă din cauza uzurii mecanice a îmbinărilor transportoarelor.
Echipa de ingineri a modernizat motoarele vechi cu viteză fixă cu VFD-uri descentralizate cu comunicații de fieldbus industriale încorporate (Profinet). Unitățile au fost conectate direct la sisteme PLC centralizate echipate cu senzori foto-ochi.
Când senzorii au detectat zero bagaje pe o anumită linie pentru mai mult de 90 de secunde,VFDa redus automat motorul la 20% turație de mers în gol. În plus, capacitățile de pornire ușoară au redus defecțiunile mecanice cu peste 40%. Deși echipa de proiect nu a dezvăluit cifre financiare exacte, este posibilă o verificare încrucișată conservatoare folosind date publice. Segmentul de transportoare în cauză consumă aproximativ 2,8 MW de capacitate instalată a motorului, funcționează la un factor de sarcină mediu de aproximativ 60% și funcționează aproximativ 7.000 de ore anual, producând un consum anual estimat de 4,2 GWh. La rata de electricitate industrială din Dubai de aproximativ 0,08 USD/kWh, aceasta se traduce în aproximativ 336.000 USD pe an în costul energiei. O reducere de 50% economisește aproximativ 168.000 USD anual. Adăugați forță de muncă redusă de întreținere, mai puține piese de schimb și mai puține penalități legate de timpul de nefuncționare, iar beneficiul anual total se încadrează probabil în intervalul 250.000 – 300.000 USD. Față de o investiție totală de modernizare de aproximativ 4 milioane USD (unități, instalare, filtre și inginerie), perioada de rambursare de 18-24 de luni este consistentă din punct de vedere matematic și se aliniază cu ceea ce echipa de inginerie a împărtășit informal în prezentările din industrie.
Pentru a ilustra contrastul puternic în ceea ce privește performanța, tabelul de mai jos prezintă valorile de bază dintre sistemele tradiționale de transport cu viteză fixă și cele optimizate cu invertoare de frecvență moderne.
|
Valoarea performanței |
Transportor tradițional cu viteză fixă |
Sistem de transport optimizat VFD |
|
Consum de energie |
Ridicat (Funcționează continuu la 100% capacitate) |
Optimizat (reduce cu 30%–50% prin scalarea vitezei) |
|
Curent de pornire a motorului |
600% din curentul nominal (Provoacă vârfuri în rețea) |
Controlat (100%–150% prin rampă de pornire ușoară) |
|
Uzura componentelor mecanice |
Ridicat (ruperea frecventă a curelei și deteriorarea angrenajului) |
Foarte scăzut (curbe de accelerație liniare netede) |
|
Precizia poziționării bagajelor |
Slab (se bazează pe frâne mecanice) |
Excelent (precizie milimetrică prin feedback-ul codificatorului) |
|
Nivelurile de zgomot ale sistemului |
Ridicat (>85dB din cauza frecării constante) |
Scăzut (operațiuni mai silențioase, în special la viteze mici) |
Creșterea VFD-urilor descentralizate în aviație
O tendință semnificativă în arhitectura modernă a aeroportului este trecerea de la dulapuri de control centralizate la VFD-uri descentralizate.
Într-o configurație tradițională, sute de mile de cabluri de motor grele și ecranate trebuie direcționate de la o cameră de control centrală la motoarele transportoare individuale împrăștiate pe terminal. Acest lucru necesită canale masive de cabluri și introduce riscul de interferență electromagnetică (EMI).
VFD-urile descentralizate sunt proiectate cu niveluri IP ridicate (de obicei IP65 sau IP66), permițându-le să fie montate direct pe sau chiar lângă motorul transportorului.
● Costuri reduse de cablare: Reduce cablurile de cupru ecranate scumpe cu până la 70%.
● Depanare mai rapidă:Dacă o unitate se defectează, echipele de întreținere pot înlocui unitatea modulară localizată în câteva minute fără a perturba întregul cabinet de comandă.
● Management termic:Elimină nevoia de săli de control masive, cu aer condiționat, economisind spațiu și energie de răcire.
Modernizarea DXB spune o poveste clară: VFD-urile nu sunt tehnologie experimentală. Sunt upgrade-uri a infrastructurii dovedite, care se pot profita de la sine, care se plătesc singure în mai puțin de doi ani, reducând în același timp defecțiunile mecanice cu peste 40%.
Pentru operatorii aeroportuari care se confruntă cu costuri în creștere ale energiei și înăsprirea reglementărilor privind emisiile, întrebarea nu mai este dacă să adopte sisteme de transport conduse de VFD, ci cât de repede pot fi implementate. Manualul de inginerie este deja scris - de la specificarea reactoarelor de linie pentru atenuarea armonicilor, la selectarea motoarelor cu invertor care rezista undelor reflectate, la implementarea unităților descentralizate care simplifică întreținerea.
Ceea ce a funcționat la Dubai International poate funcționa și în altă parte. Tehnologia este matură. Economia este convingătoare. Iar sub terminale, unde kilometri de centuri mută milioane de saci, trecerea de la viteză fixă la mișcare inteligentă, adaptivă este deja în curs de desfășurare, deși de unde să începem modernizarea și pe ce linii rămâne o întrebare deschisă pentru fiecare operator.
