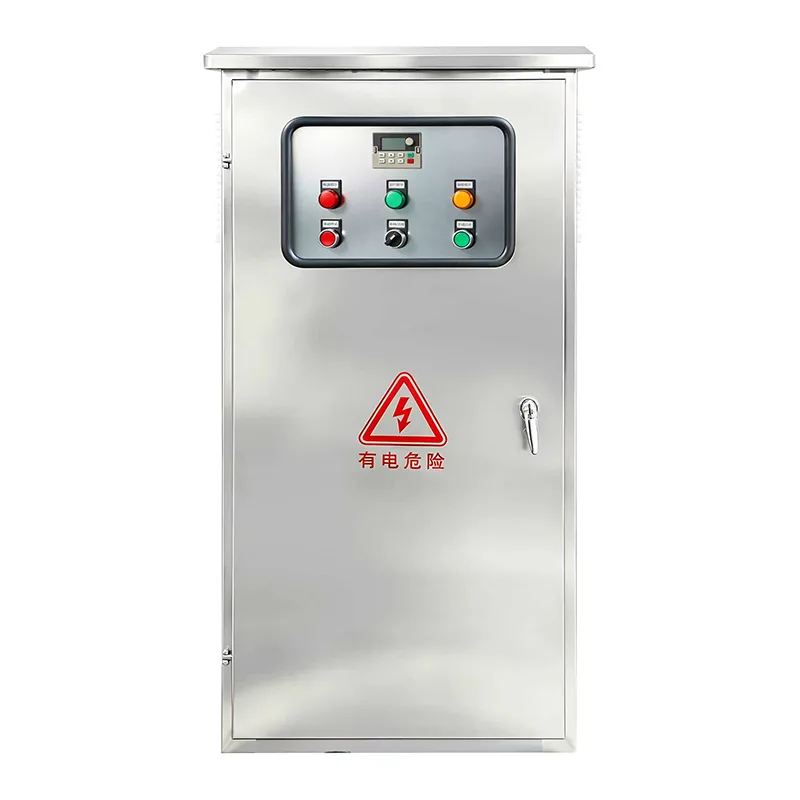

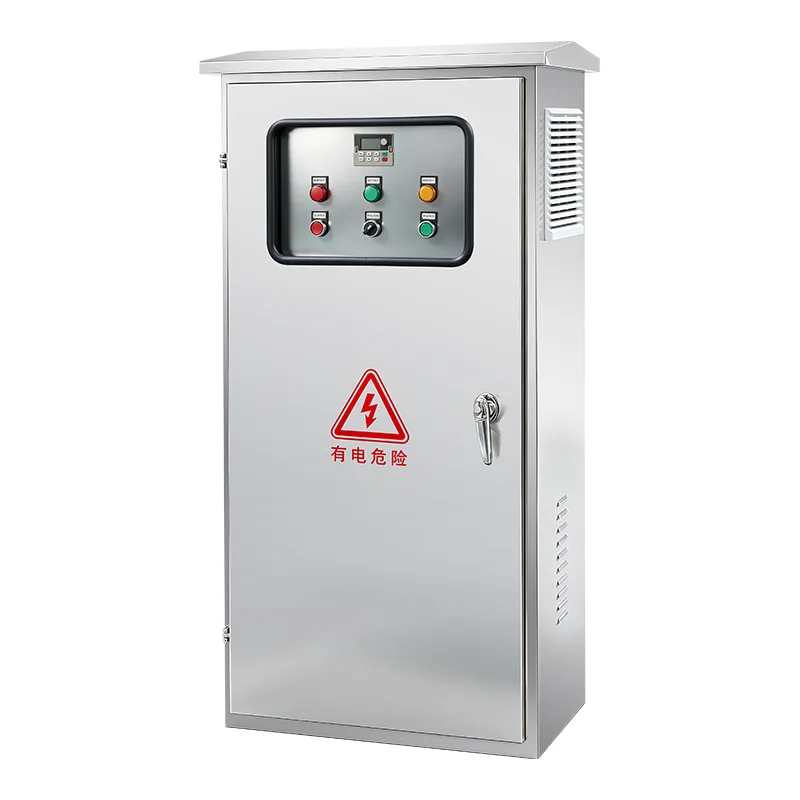

Cabinet de distribuție a energiei încărcător EV

Disponibil în configurații flexibile pentru a se potrivi oricărui site de încărcare, dulapul de distribuție a energiei pentru încărcător EV de calitate din fabrică Csivei acceptă o singură sursă de curent alternativ de intrare - de obicei 400V trifazic cu curent nominal de la 100A la 1600A și mai mult - și o distribuie pe mai multe circuite de încărcare de ieșire. Fiecare alimentator de ieșire este protejat individual de un întrerupător de circuit cu carcasă turnată sau de un separator sigur, cu protecție dedicată la curent rezidual acolo unde este necesar. Un compartiment centralizat de contorizare a energiei găzduiește contoare la nivel de venituri, permițând facturarea per circuit sau per încărcător, în conformitate cu cerințele locale de utilități. Protecția la supratensiune de tip 1+2 pe magistrala principală protejează întregul site împotriva supratensiunilor tranzitorii induse de fulgere. Carcasa dulapului, clasificată IP54 până la IP65, în funcție de mediul de implementare, este fabricată din oțel galvanizat cu un strat de pulbere rezistent la intemperii. Un controler inteligent opțional de gestionare a energiei oferă echilibrarea sarcinii, rotația fazelor, programarea încărcătorului și monitorizarea în timp real prin RS485 Modbus sau Ethernet, integrându-se perfect în platformele de gestionare a încărcării bazate pe OCPP. Este menținută conformitatea deplină cu IEC 61439-1, IEC 60364-7-722 și cu standardele regionale aplicabile.

Aplicații ale produsului

Servind drept coloana vertebrală electrică a oricărei instalații moderne de încărcare a vehiculelor electrice, dulapul de distribuție a energiei încărcătoarelor EV consolidează gestionarea energiei la locație într-o singură carcasă proiectată din fabrică - reducând lucrările electrice la fața locului, accelerând punerea în funcțiune și sporind siguranța operațională.

Stații publice de încărcare rapidă

Zonele de deservire a autostrăzilor, locurile urbane de încărcare și curțile stațiilor de benzină care desfășoară mai multe încărcătoare rapide DC necesită o distribuție robustă a energiei de mare capacitate. Dulapul primește sursa principală de utilități și distribuie alimente protejate, măsurate individual către fiecare încărcător. Compartimentul centralizat de contorizare acceptă facturarea la nivel de utilitate pentru fiecare compartiment, în timp ce protecția integrată la supratensiune apără electronicele de putere scumpe de încărcare rapidă de tranzitorii rețelei.

Depozite de încărcare pentru flotă și logistică

Depourile de autobuze electrice, centrele de livrare pe ultimul kilometru și curțile municipale ale flotei rulează mai multe încărcătoare simultan în timpul ferestrelor de încărcare peste noapte. Dulapul de distribuție centralizează gestionarea energiei de intrare și a sarcinii, permițând operatorului de depozit să echilibreze cererea între încărcătoare, să prevină deplasările întrerupătoarelor principale și să programeze încărcarea la perioadele de tarif în afara vârfului. Capacitatea generoasă de alimentare a dulapului permite extinderea viitoare a flotei fără reparații electrice majore.

Instalații comerciale și de încărcare la locul de muncă

Turnurile de birouri, centrele comerciale și parcurile de afaceri care oferă angajaților sau clienților încărcarea vehiculelor electrice implementează de obicei zeci de încărcătoare de curent alternativ pe mai multe niveluri de parcare. Un dulap central de distribuție pe etaj sau zonă acceptă o alimentare secundară și distribuie puterea către încărcătoarele individuale montate pe perete. Contorizarea pe circuit permite alocarea precisă a costurilor energetice către companiile chiriași sau bugetele departamentelor.

Apartament rezidențial și parcare în condominiu

Construcțiile rezidențiale cu mai multe etaje care modernizează încărcarea EV pe zeci sau sute de locuri de parcare beneficiază de o abordare a cabinetului de distribuție. Unul sau mai multe dulapuri situate în încăperile de montaj electrice sau în camerele de distribuție la nivel de parcare primesc sursa de alimentare dedicată EV a clădirii și distribuie alimente protejate, măsurate, la încărcătoarele individuale din locațiile rezidente. Gestionarea încărcăturii în dulap împiedică încărcarea EV să depășească capacitatea electrică alocată clădirii.

Autostradă și zone de odihnă îndepărtate

Locurile de încărcare de sine stătătoare, departe de infrastructura urbană, adesea nu dispun de plăci de distribuție LV existente, potrivite pentru încărcările încărcătoarelor EV. Un dulap dedicat de distribuție a energiei instalat lângă transformator sau grup electrogen oferă un punct de distribuție BT complet, preconfigurat — eliminând necesitatea fabricării la fața locului a tabloului de distribuție și reducând semnificativ timpul de punere în funcțiune.

Dezvoltari cu utilizare mixtă și mega-proiecte

Dezvoltarile la scară mare care combină parcări rezidențiale, comerciale, comerciale și publice pot implementa mai multe dulapuri de distribuție într-o arhitectură pe niveluri. Un dulap principal de intrare la substație alimentează dulapuri de distribuție secundară în fiecare zonă de parcare, creând o topologie de distribuție a energiei structurată, scalabilă, care se potrivește construcției în faze și absorbției în creștere a EV.

Scufundare tehnică adâncă

Cabinetul de distribuție a energiei pentru încărcătorul EV este proiectat ca un tablou de distribuție LV complet integrat, asamblat din fabrică, special conceput pentru cerințele electrice unice ale infrastructurii de încărcare a vehiculelor electrice.

Alimentare de intrare și protecție principală

Secțiunea de intrare a dulapului acceptă cabluri de alimentare simple sau duble terminate pe un întrerupător de circuit principal sau un întrerupător de circuit de aer evaluat pentru a se potrivi cu cererea maximă a amplasamentului. ACB-urile cu protecție bazată pe microprocesor oferă praguri reglabile pentru protecție la suprasarcină, scurtcircuit și defecțiuni la pământ, cu funcții de atenuare a arcului electric acolo unde este necesar. Protecția la supratensiune – SPD-uri de tip 1 capabile să gestioneze curenți de impuls de până la 25 kA (10/350μs) – oferă prima linie de apărare împotriva loviturilor directe de trăsnet pe infrastructura din amonte.

Distribuție Feeder de ieșire

Mai multe circuite ale încărcătorului de ieșire sunt protejate de întreruptoare de circuit cu carcasă turnată individuale sau deconectoare cu siguranțe, fiecare nominalizat pentru curentul maxim de intrare al încărcătorului conectat. Alimentatoarele sunt aranjate pentru distribuția echilibrată a fazelor în sistemul de bare colectoare trifazate, reducând la minimum curentul neutru și îmbunătățind calitatea generală a energiei. Pentru alimentarea cu încărcător rapid de curent continuu, MCCB cu setări reglabile de declanșare magnetică se potrivesc caracteristicilor de pornire ale încărcătorului fără declanșări neplăcute. Protecția cu curent rezidual – Tip B sau Tip A cu detecție de 6mA DC – este furnizată pe circuitele relevante în conformitate cu IEC 60364-7-722.

Arhitectură de măsurare integrată

Un compartiment de contorizare dedicat găzduiește contoare de energie pentru fiecare circuit de ieșire sau grupuri de circuite, în funcție de cerințele de facturare. Contoarele comunică prin Modbus RTU sau TCP/IP cu un concentrator de date centralizat, care transmite date consolidate către platforma de gestionare a taxării sau sistemul de facturare a utilităților. Contoarele certificate MID sau echivalente sunt disponibile pentru piețele care necesită contorizarea veniturilor de reglementare.

Managementul încărcăturii și control inteligent

Un controler opțional de gestionare a sarcinii încorporat monitorizează consumul în timp real la intrarea principală și la fiecare alimentator de ieșire. Când cererea totală a amplasamentului se apropie de maximul configurat, controlerul alocă dinamic capacitatea disponibilă între încărcătoarele conectate - reducând ieșirea din compartimentele cu prioritate mai mică, amânând sesiunile programate sau activând rotația fazelor pentru a menține serviciul, prevenind în același timp suprasarcina întreruptorului principal. Comunicarea cu încărcătoarele individuale se face prin OCPP sau Modbus direct, iar controlerul poate răspunde la semnale externe, cum ar fi tarifele la ora din zi, disponibilitatea generației solare sau comenzile sistemului de management al energiei clădirii.

Sistem de bare colectoare și cablare internă

Sistemul principal de bare colectoare este fabricat din cupru sau aluminiu placat cu cositor, dimensionat pentru curentul nominal cu derating adecvat pentru creșterea temperaturii interne a carcasei. Suporturile pentru bare colectoare sunt polimer armat cu fibră de sticlă, clasificate pentru rezistență la scurtcircuit. Cablajul intern utilizează cablu ignifug, cu emisii reduse de halogen, cu toate circuitele de control și măsurare separate de calea de alimentare. Intrarea cablului se face prin plăci de presare detașabile în baza dulapului, dimensionate pentru secțiunile transversale specificate ale cablurilor de intrare și de ieșire.

Incintă, protecția mediului și răcire

Dulapul de podea este construit din tablă de oțel galvanizată de 1,5 mm până la 2,0 mm, cu cusături complet sudate și un finisaj acoperit cu pulbere stabilizat la UV. Gradul de protecție standard este IP54, cu IP65 disponibil pentru medii în aer liber sau cu mult praf. Carcasa are o ușă frontală cu balamale, cu garnitură, cu mâner care se poate încuia și fereastră de vizualizare opțională peste instrumentele de măsurare. Ventilația pasivă este asigurată de lavle filtrate sau scurgeri de aerisire, cu convecție naturală ajutată de căi de aer calculate. Pentru dulapurile cu densitate mare de sarcină continuă, este integrată ventilația cu aer forțat controlat termostatic, cu contacte de alarmă pentru defecțiunea ventilatorului. Încălzitoarele interne anticondens sunt disponibile pentru instalații reci sau cu umiditate ridicată.

Siguranță și conformitate

Dulapul este proiectat și testat conform IEC 61439-1 și IEC 61439-2 pentru ansambluri de aparate de comutare și control de joasă tensiune, cu conformitatea specifică cu IEC 60364-7-722 pentru echipamentele de alimentare EV. Reținerea defecțiunii arcului intern, ecranarea componentelor în siguranță pentru degete și un izolator principal de intrare operabil fără deschiderea ușii dulapului sunt standard. Continuitatea pământului în toate secțiunile este asigurată printr-o bară de împământare de protecție dedicată, legată de carcasă. Toate componentele poartă marcaj CE, cu UL și alte certificări regionale disponibile.

FAQ

Î1: Câte încărcătoare poate suporta un dulap de distribuție?

Numărul de alimentatoare de ieșire este complet configurabil. Un singur dulap poate suporta de obicei 4 până la 24 de circuite de încărcare, în funcție de curentul nominal al fiecărui încărcător și de capacitatea totală de alimentare de intrare. Pentru site-uri mai mari, mai multe dulapuri pot fi conectate în cascadă într-o topologie de distribuție principală și secundară.

Î2: Am nevoie de un contor separat pentru fiecare circuit al încărcătorului?

Acest lucru depinde de cerințele dvs. de facturare. Pentru încărcarea publică în care fiecare compartiment trebuie facturat independent, se recomandă măsurarea pe circuit. Pentru depozitele de flote sau încărcarea la locul de muncă în care consumul total de energie este alocat intern, contorizarea în grup poate fi suficientă. Dulapul poate fi configurat pentru oricare abordare.

Î3: Ce valori nominale de tensiune și curent de alimentare sunt disponibile?

Configurațiile standard acceptă 230/400V trifazat, 50/60Hz, cu valori nominale de intrare de la 100A la 1600A. Evaluări mai mari sunt disponibile la cerere. Pentru instalații mai mari, un transformator dedicat poate alimenta direct cabinetul.

Î4: Dulapul poate fi instalat în aer liber, lângă încărcătoare?

Da. Dulapul este disponibil cu gradul IP55 sau IP65 pentru instalare în exterior. Un parasolar și un încălzitor anti-condens sunt recomandate pentru servicii extinse în aer liber în climat cald, umed sau rece. Dulapul poate fi montat pe o plintă sau un suport de beton, cu intrarea inferioară a cablului prin plăci de presare etanșate.

Î5: Ce este controlerul de gestionare a sarcinii și cum funcționează?

Controlerul inteligent opțional monitorizează consumul în timp real pe toate circuitele. Atunci când cererea totală se apropie de sarcina maximă permisă a amplasamentului, aceasta reduce dinamic puterea încărcătoarelor cu prioritate inferioară sau rotește programele de încărcare pentru a împiedica declanșarea întreruptorului principal. Acest lucru permite conectarea mai multor încărcătoare la o anumită sursă, reducând capacitatea necesară de conectare la rețea și costurile de utilități asociate.

Î6: Cum se integrează acest cabinet cu un sistem de management al încărcării (CMS)?

Controlerul de contorizare și management al încărcăturii din cabinet acceptă Modbus RTU/TCP și poate interfața cu platformele de gestionare a încărcării compatibile cu OCPP. Datele contorului și starea alarmei sunt transmise către CMS, permițând operatorilor să vizualizeze distribuția energiei la nivelul întregului site în același tablou de bord folosit pentru gestionarea încărcătorului.

Î7: Poate dulapul să găzduiască adăugări viitoare de încărcător?

Da. Dulapul poate fi furnizat cu poziții de rezervă de alimentare de ieșire, capacitate de bare colectoare preinstalată și spațiu pentru module de dozare suplimentare. Acest lucru permite adăugarea de noi circuite de încărcare prin conectarea cablului încărcătorului și instalarea întreruptorului de alimentare, fără a fi necesară modificarea barei colectoare.

Î8: Ce standarde de reglementare respectă cabinetul?

Dulapul este construit și testat conform IEC 61439-1/2, cu cerințe specifice de instalare a vehiculelor electrice conform IEC 60364-7-722. Sunt disponibile certificări regionale, inclusiv CE, UKCA și echivalente. Oferim documentație completă, inclusiv diagrame cu o singură linie, certificate de testare și manuale de instalare cu fiecare dulap.

5.Un comerciant cu amănuntul de combustibil pe mai multe locații – Lansare națională de încărcare rapidă a vehiculelor electrice

Fundal

Un lanț național de vânzare cu amănuntul de carburanți care operează peste 200 de benzinării a întreprins un program ambițios de a instala hub-uri de încărcare rapidă DC în locurile cu trafic intens de-a lungul autostrăzilor importante. Fiecare site trebuia să implementeze patru până la opt încărcătoare rapide DC cu două arme, creând 8 până la 16 stații de încărcare. Lansarea urma să fie livrată în etape, cu potențialul de a dubla capacitatea de încărcare la date viitoare.

Provocarea

Fiecare amplasament a prezentat un set consistent de provocări ale infrastructurii electrice. Distribuția existentă de JT în chioșcul benzinăriei nu a fost proiectată pentru cerințele încărcătoarelor rapide DC, care ar putea necesita, în mod colectiv, 400A până la 800A per loc. Fabricarea personalizată a tabloului de distribuție la fața locului pentru fiecare locație ar introduce costuri de inginerie semnificative, calitate inconsecventă și timpi de nefuncționare extins în timpul instalării. Punctul de conectare la alimentarea cu utilități a fost adesea situat departe de pozițiile ideale ale încărcătorului, necesitând o abordare structurată a distribuției prin cablu.

Retailerul a cerut, de asemenea, contorizarea centralizată a energiei pentru fiecare stație de încărcare pentru a sprijini facturarea clienților pe sesiune și a cerut protecție robustă pentru electronicele scumpe ale încărcătoarelor rapide. Cu benzinăriile clasificate drept zone periculoase, siguranța electrică strictă și conformitatea cu reglementările nu erau negociabile.

De ce dulapuri de distribuție a energiei pentru încărcător EV?

Un dulap de distribuție a energiei standardizat, proiectat din fabrică a fost selectat ca coloană vertebrală pentru fiecare amplasament. Fiecare dulap a fost configurat pentru a se potrivi cerințelor de alimentare ale site-ului și numărului de încărcători - de obicei, o sursă de intrare de 630 A sau 800 A cu opt circuite de alimentare de ieșire de la 125 A la 160 A.

Abordarea integrată a cabinetului a oferit avantaje imediate:

●  O carcasă pre-testată a înlocuit ceea ce ar fi fost un tablou de distribuție personalizat, economisind săptămâni de inginerie electrică la fața locului pe amplasament.

●  Contorizarea pe circuit la nivelul veniturilor din compartimentul de contorizare dedicat al cabinetului a furnizat date de facturare conforme cu utilitatea pentru fiecare stație de încărcare, integrate direct în platforma de plată a comerciantului.

●  Protecția la supratensiune de tip 1+2 pe sursa principală de intrare și SPD-urile de tip 2 pe alimentatoarele de ieșire au oferit o apărare stratificată pentru electronicele încărcătorului.

●  Izolatorul principal de intrare și întreruptoarele de alimentare individuale au permis izolarea în siguranță pentru întreținere, cu o facilitate de blocare pentru siguranța antreprenorului.

●  Carcasa cu gradul exterior IP65 cu încălzitor anticondens a făcut ca dulapul să poată fi poziționat lângă încărcătoare, reducând la minimum trecerea cablurilor.

●  Pozițiile de rezervă au fost incluse în fiecare locație, permițând conectarea încărcătoarelor suplimentare în fazele viitoare fără înlocuirea dulapului sau reparații electrice majore.

Desfăşurare

În primele 50 de locații au fost instalate dulapuri standardizate de distribuție a energiei încărcătoarelor EV cu opt circuite de alimentare de ieșire. Fiecare dulap a inclus contorizare la nivel de venituri pe toate circuitele, protecție la supratensiune de tip 1+2 și o carcasă IP65 cu încălzire anticondens. Dulapurile au fost fabricate, testate și livrate ca ansambluri complete, necesitând doar conexiune de alimentare de intrare și cablare a încărcătorului de ieșire la fața locului. Timpul de punere în funcțiune a fost în medie sub două zile pe amplasament, de la livrare până la punerea sub tensiune.

Rezultate

●  Timpul de punere în funcțiune a șantierului a fost redus cu aproximativ 60% în comparație cu soluțiile de centrală personalizate, accelerând programul național de lansare.

●  Designul standardizat al dulapului a eliminat variațiile în ceea ce privește calitatea electrică și conformitatea cu siguranța în portofoliul site-ului.

●  După 18 luni de funcționare, nu s-au înregistrat defecțiuni electrice legate de dulap, s-a confirmat că protecția la supratensiune a funcționat în două locații în timpul fulgerelor, protejând electronicele încărcătorului din aval.

●  Pozițiile de alimentare de rezervă au fost activate pe 15 site-uri în faza a doua a lansării, cu noi circuite de încărcare adăugate în mai puțin de o zi, validând strategia de proiectare pentru viitor.

●  De atunci, vânzătorul cu amănuntul de combustibil a adoptat aceeași specificație de cabinet pentru încă 50 de locații, echipa sa de inginerie electrică menționând integrarea cabinetului cu platforma CMS centralizată ca un avantaj operațional cheie.
