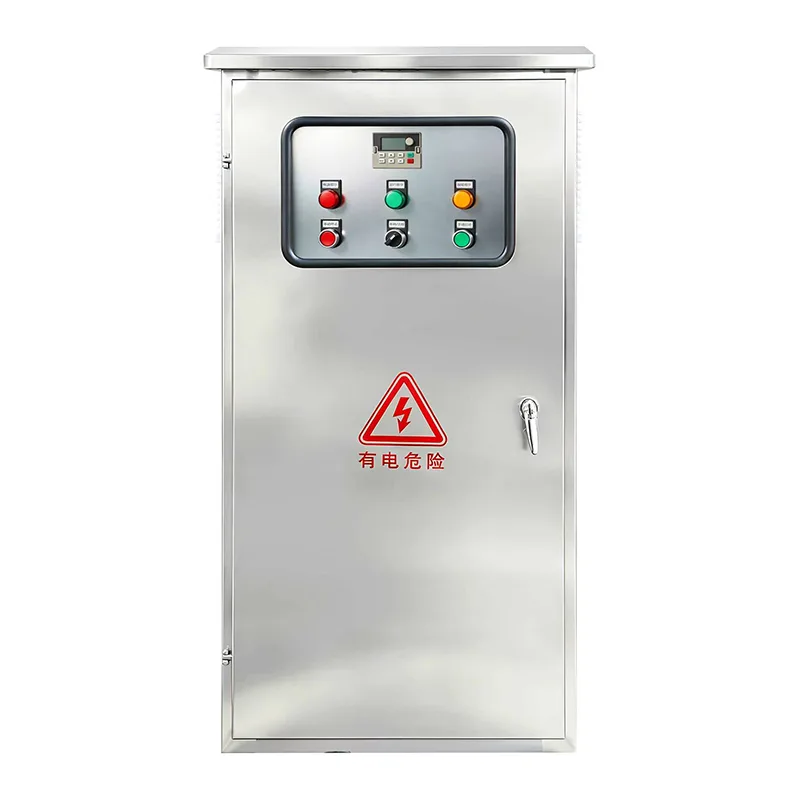

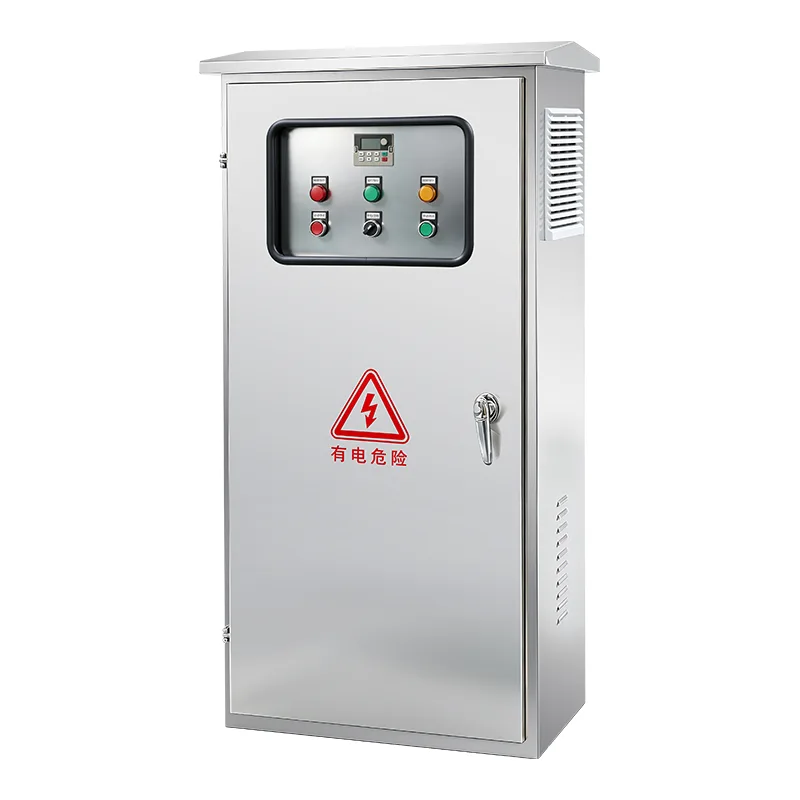

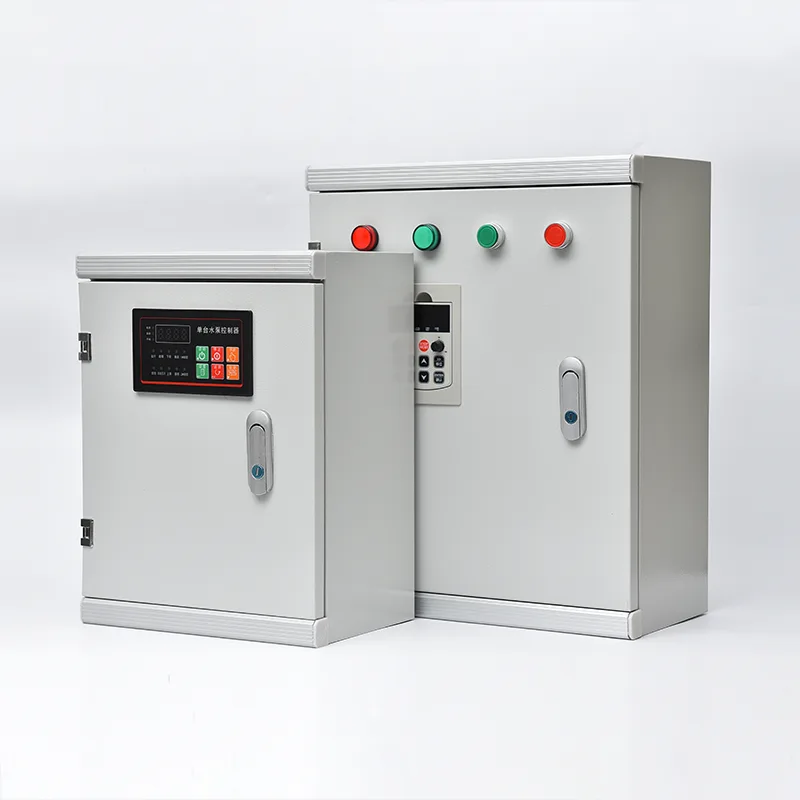

Cabinet de control industrial

Controlerul este disponibil în configurații pentru pompe de incendiu acționate de motor electric (metode de tensiune maximă, rotă-triunghi, autotransformator, pornire soft și pornire parțială) și pompe de incendiu acționate de motor diesel (cu încărcătoare duble pentru baterii, control solenoid de combustibil și circuite de monitorizare a motorului). Puterea nominală se întinde de la 5 CP la 400 CP la 208-600 V trifazat. Pornirea automată este declanșată de o scădere a presiunii în antetul sistemului - detectată de un traductor de presiune sau de comutatoare de presiune - sau de semnale de la distanță de la supapele de potop, panourile de alarmă de incendiu sau stațiile manuale de tragere. Odată pornită, pompa funcționează până când toate cauzele de pornire au fost eliminate și pompa este oprită manual sau automat, cu un temporizator de funcționare minim prevenind ciclul scurt. Alarmele integrate acoperă defecțiunea de fază, inversarea fazei, suprasarcina motorului, defecțiunea pompei la pornire, presiunea scăzută și controlerul care nu este în automat, cu ieșiri de releu fără tensiune pentru gestionarea de la distanță a clădirii sau conexiunea la sistemul de alarmă de incendiu. O interfață de operator bazată pe microprocesor afișează presiunea sistemului, tensiunea trifazată și curentul, starea alarmei și istoricul evenimentelor, cu un cronometru de testare săptămânal care exercită automat pompa la un program programat pentru a verifica starea de pregătire a sistemului. Carcasa este fabricată din oțel de grosime mare cu acoperire cu pulbere roșie, clasificată minim NEMA Tip 2 (IEC IP31), cu NEMA 3R, 4, 4X (IP65) opțional pentru medii exterioare și corozive. Opțional este disponibil un comutator de transfer automat integral pentru backup generator. Controlerul este listat UL conform UL 218, aprobat FM pentru Clasa 1321/1323 și marcat CE, cu teste complete de acceptare din fabrică efectuate pe fiecare unitate înainte de expediere.

Aplicații ideale

Acolo unde sistemele de protecție împotriva incendiilor necesită un control al pompei garantat, conform codului, care funcționează fără greșeli în caz de urgență, Cabinetul de control industrial asigură pornirea certificată, monitorizarea și coloana vertebrală de protecție.

Clădiri comerciale înalte și de birouri

Turnurile de birouri, hotelurile și clădirile înalte cu utilizare mixtă depind de Cabinetul de control industrial automat pentru a menține presiunea sistemului de sprinklere la etajele superioare. Când se deschide un cap de sprinkler, scăderea de presiune rezultată a sistemului este detectată instantaneu, iar controlerul pompei de incendiu pornește pompa principală pentru a susține debitul de apă. Ieșirile de alarmă integrate ale controlerului se conectează la panoul de alarmă de incendiu al clădirii pentru o monitorizare centralizată, în timp ce cronometrul de testare săptămânal exercită automat pompa pentru a verifica starea de pregătire mecanică, fără a necesita personalul instalației să execute manual testul.

Instalații industriale și de producție

Fabricile, depozitele, fabricile de procesare chimică și centralele electrice prezintă medii cu încărcare mare a focului, unde suprimarea rapidă este critică. Controlerele pompelor de incendiu din aceste instalații sunt adesea configurate cu demaroare cu tensiune redusă pentru a limita curentul de pornire pe sistemele electrice ale instalației. Pentru amplasamentele din zone periculoase, controlerul este instalat de la distanță din zona clasificată cu intrări de pornire de la distanță cu siguranță intrinsecă. Carcasele controlerului sunt specificate pentru a se potrivi condițiilor instalației - de la etanșe la praf pentru prelucrarea cimentului și a lemnului până la rezistente la coroziune pentru medii chimice.

Alimentare cu apă municipală și infrastructură publică

Aeroporturile, centrele de convenții, spitalele, stadioanele și clădirile guvernamentale necesită un control al pompei de incendiu conform codului care îndeplinește cele mai înalte standarde de listare și aprobare. Controlerele specificate pentru aceste proiecte din sectorul public necesită, de obicei, listarea UL și aprobarea FM, cu pachete de documentație care includ diagrame cu o singură linie, certificate de testare și manuale de instalare. Interfața traductorului de presiune cu înregistrarea tendințelor fără hârtie permite agenților de pompieri și asigurătorilor să verifice pregătirea sistemului în timpul inspecțiilor.

Instalatii de petrol, gaze si petrochimie

Rafinăriile, fermele de rezervoare și platformele offshore necesită dulapuri industriale de control proiectate pentru cerințele extreme de fiabilitate ale mediilor cu risc ridicat. Controlerele sunt adesea configurate cu motor diesel susținut de sisteme de baterii duble pentru capacitatea de pornire neagră. Carcasele sunt specificate conform NEMA 4X sau IP66 pentru rezistență la stropi de sare, coroziune chimică și spălare cu jet. Înregistratorul de evenimente și de date al controlerului oferă înregistrări auditabile pentru conformitatea cu reglementările, documentând fiecare pornire a pompei, eveniment de presiune și stare de alarmă.

Centre de depozitare și logistică

Centrele de distribuție la scară largă, instalațiile de depozitare frigorifică și depozitele de depozitare se bazează pe Cabinetul de control industrial pentru a furniza sisteme automate de sprinklere care protejează stocurile de mare valoare. Având în vedere suprafețele mari ale acoperișului, mai multe zone de incendiu pot fi protejate de o singură casă de pompare. Funcția de întârziere a pornirii secvențiale a controlerului previne pornirea simultană a mai multor pompe de pe aceeași alimentare, evitând colapsul tensiunii.

Sisteme de așteptare pentru motor diesel

Acolo unde alimentarea cu energie electrică nu este de încredere sau în cazul în care codurile de amplasament necesită o sursă de energie secundară, Cabinetul de control industrial cu motor diesel menține capacitatea de pornire automată completă, independent de rețea. Controlerul menține baterii de pornire duble cu încărcătoare inteligente independente care monitorizează starea bateriei și alertează operatorii cu privire la celulele degradate. Testele săptămânale automate ale ambelor baterii confirmă disponibilitatea motorului pentru pornirea fără intervenția operatorului.

Scufundare tehnică adâncă

Este un panou de comandă asamblat din fabrică, asamblat în fabrică, proiectat pentru a detecta căderile de presiune, a porni driverul pompei de incendiu, a monitoriza defecțiunile și a anunța alarme - totul într-o carcasă conformă cu codul, proiectată pentru mediile camerei pompelor de incendiu.

Secvență de pornire automată

Controlerul monitorizează continuu presiunea sistemului prin intermediul unui traductor de presiune sau al unor presostate duble conectate la rețeaua de apă de protecție împotriva incendiilor. Când presiunea scade sub valoarea de referință reglabilă în câmp, controlerul inițiază secvența de pornire. Pentru controlerele cu motor electric, contactorul motorului se închide și pompa accelerează până la turația maximă. Pentru controlerele cu motor diesel, circuitul de comandă activează solenoidul de combustibil, activează ciclul de pornire al motorului de pornire pe bateria 1 și, dacă motorul nu pornește într-o perioadă de pornire configurabilă, alternează automat la bateria 2 pentru încercări succesive de pornire. Un circuit de detectare a funcționării — monitorizarea frecvenței de ieșire a generatorului la unitățile diesel sau curentul motorului la unitățile electrice — confirmă pornirea cu succes și încheie ciclul de pornire.

Cauze de început multiple

Dincolo de detectarea automată a căderii de presiune, controlerul acceptă intrări suplimentare de pornire pentru o integrare completă a sistemului: pornire manuală de la distanță de la un centru de comandă de incendiu sau de la o stație de tragere, pornire a supapei de inundație de la acţionarea supapei uscate sau de pre-acțiune și intrare de pornire a comutatorului de debit sau a temporizatorului de testare cu durate de rulare configurabile separate. În instalațiile cu mai multe pompe, un temporizator de pornire secvenţial întârzie pornirea progresivă a pompei — Pompa 1 pornește imediat la scăderea presiunii, Pompa 2 după 5-10 secunde, Pompa 3 după o întârziere suplimentară — împiedicând pornirea simultană de la mai multe motoare mari aflate pe aceeași alimentare.

Protecție motor și circuit

Pentru controlerele cu motor electric, circuitul de alimentare de intrare este izolat printr-o combinație de întrerupător de izolare cu motor și întrerupător de circuit, interblocat mecanic și acționat de un singur mâner montat extern. Ușa carcasei este învinsă doar cu o unealtă când mânerul este în poziția ON, împiedicând accesul neautorizat la piesele sub tensiune. Întrerupătorul de izolare este proiectat pentru a deconecta întreaga sarcină a motorului. Rezistenta la scurtcircuit este de 100.000 A RMS simetric la 480 V. Protecția la suprasarcină a motorului folosește relee electronice la suprasarcină cu pierdere de fază, inversare de fază și detectare a dezechilibrului de curent. Pentru controlerele diesel, circuitele de protecție a motorului monitorizează presiunea scăzută a uleiului, temperatura ridicată a lichidului de răcire, viteza excesivă și eșecul pornirii, cu toate condițiile anunțate pe afișajul controlerului și prin ieșirile de alarmă de la distanță.

Control cu ​​microprocesor și interfață operator

Logica controlerului este gestionată de o placă de control bazată pe microprocesor care execută secvența de pornire, monitorizează toate intrările, înregistrează evenimente și activează ieșirile de alarmă. O interfață de operator montată pe ușă — afișaj LCD cu text sau ecran tactil color — oferă în timp real presiunea sistemului, tensiunea trifazată și citirile curentului, starea alarmei cu înregistrări marcate de timp și înregistrări de date, selectarea modului (Automat, Manual, Test, Oprit) și programarea săptămânală a cronometrului de testare. Toate ajustările de presiune și setările parametrilor sunt accesibile fără a deschide ușa principală a carcasei, păstrând integritatea carcasei și permițând inspecția fără a expune componentele sub tensiune.

Funcții de alarmă și anunț

Indicatoarele standard de alarmă semnalează: Pornire, Defecțiune de sistem, Defecțiune de fază, Inversare de fază, Pompă în funcțiune, Pompă eșuată la pornire, Supraîncărcare motor, Presiune scăzută, Blocare motor, Pornire locală, Pornire de la distanță și Pornire prin inundație. Un claxon de alarmă sonor este montat pe carcasă. Contactele releului fără tensiune corespunzătoare fiecărei alarme sunt furnizate pentru anunțarea de la distanță prin sistemul de alarmă de incendiu al clădirii sau BMS. Când este inclus un comutator de transfer integral, indicatoarele suplimentare acoperă Comutatorul de transfer normal, Comutatorul de transfer de urgență și Izolatorul de urgență deschis.

Incintă și evaluare de mediu

Carcasa controlerului este fabricată din oțel de grosime mare, cu un strat de pulbere roșu pentru pompă de incendiu. Evaluarea minimă conform NFPA 20 §10.3.3.1 este NEMA Tip 2 (IEC IP31) rezistentă la picurare, potrivită pentru camerele de pompe interioare. Pentru încăperile pompelor supuse pulverizării cu apă de la scurgerile de etanșare a pompei sau de la descărcarea sprinklerelor de incendiu, sunt specificate carcase impermeabile NEMA Tip 3R (IP51) sau NEMA Tip 4 (IP65). Pentru instalații în aer liber sau medii corozive, sunt disponibile carcase din oțel inoxidabil NEMA Tip 4X. Carcasa este montată pe podea ca standard, cu configurații de montare pe perete disponibile pentru controlerele pompelor jockey.

Comutator de transfer automat integral

Un comutator de transfer automat opțional integrat din fabrică oferă energie dublă pentru pompa de incendiu. ATS se conectează atât la sursa normală de utilități (Sursa 1), cât și la sursa generatorului de așteptare (Sursa 2). La pierderea puterii normale sau când tensiunea sau frecvența se încadrează în afara pragurilor prestabilite, ATS inițiază automat pornirea generatorului și transferă sarcina pompei de incendiu la sursa de urgență. Când alimentarea normală este restabilită, ATS se retransferă la sursa normală și inițiază răcirea și oprirea generatorului. Mecanismul comutatorului de transfer este interblocat mecanic pentru a preveni conectarea simultană a ambelor surse. Toate stările și alarmele ATS sunt afișate pe interfața de operator partajată și transmise prin ieșirile releului.

Test săptămânal și înregistrarea datelor

Cronometrul de testare săptămânal încorporat pornește automat pompa de incendiu într-o zi, oră și durata de funcționare programate de utilizator – eliminând dependența de testarea manuală pentru conformitatea cu NFPA 25. Înregistratorul de evenimente și de date înregistrează presiunea sistemului de-a lungul timpului, împreună cu toate evenimentele de pornire, aparițiile alarmelor și schimbările de mod, cu un marcaj de timp. Datele pot fi descărcate pe un computer prin RS232, RS485 sau USB pentru analiză și raportare către autoritățile competente. Această înregistrare fără hârtie a presiunii elimină problemele de întreținere și fiabilitate asociate cu înregistratoarele cu diagrame mecanice.

Testare și certificare în fabrică

Fiecare dulap de control este supus unui test complet de acceptare din fabrică înainte de expediere: rezistența izolației, verificarea punct-la-punct al cablajului, testarea funcțională a secvenței de pornire automată (intrări traductor de presiune și comutator), toate circuitele de alarmă și anunț, moduri manual și de testare, cronometru de testare săptămânal și, acolo unde este prevăzut, comutatorul de transfer automat. Controlerul este listat UL conform UL 218, aprobat FM pentru Clasa 1321/1323, certificat CSA acolo unde este specificat și marcat CE. Cu fiecare unitate este furnizat un pachet cuprinzător de documentație.

Întrebări frecvente

Î1: Cu ce ​​standarde respectă acest cabinet de control industrial?

Controlerul este proiectat și listat conform UL 218 (Standard pentru Cabinet de control industrial), Aprobat FM pentru Clasa 1321/1323 și este în conformitate cu cea mai recentă ediție a NFPA 20. Marcajul CE și certificarea CSA sunt disponibile în funcție de piața țintă. Fiecare controler este asamblat din fabrică, cablat și testat ca o unitate completă înainte de expediere, conform cerințelor NFPA 20.

Î2: Ce tipuri de pompe de incendiu poate gestiona acest controler?

Controlerul este disponibil în două configurații principale: controlere acționate de motor electric pentru motoarele cu inducție cu colivie de veveriță de la 5 CP la 400 CP pe 208–600 V trifazic și controlere acționate de motor diesel cu încărcătoare duble integrate și circuite de monitorizare a motorului. Controlerele electrice acceptă metode de tensiune completă, rotă-triunghi (tranziție deschisă și închisă), autotransformator, rezistor primar, înfășurare parțială și pornire soft.

Î3: Cum funcționează secvența de pornire automată?

Controlerul monitorizează continuu presiunea sistemului prin intermediul unui traductor de presiune. Când presiunea scade sub pragul de pornire reglabil în câmp, controlerul inițiază secvența de pornire. Un cronometru de rulare reglabil previne ciclul scurt. Pompa continuă să funcționeze până când toate cauzele de pornire au fost eliminate și este inițiată o oprire manuală sau automată. În cazul controlerelor diesel, controlerul pornește de la bateria 1, iar dacă motorul nu pornește, alternează la bateria 2 pentru încercări succesive.

Î4: Controlerul poate porni de la alte semnale decât o cădere de presiune?

Da. Pornirea manuală de la distanță de la un buton sau un panou de alarmă de incendiu, pornirea supapei de potop de la acționarea unei țevi uscate sau a supapei de pre-acțiune și un temporizator de testare săptămânal sunt toate intrările standard de pornire. Fiecare intrare poate fi configurată cu propria durată de rulare și nivel de prioritate. În instalațiile cu mai multe pompe, un temporizator de pornire secvenţial eşalonează pornirea pompei pentru a evita pornirea simultană a motorului.

Î5: Ce alarme sunt furnizate și cum sunt comunicate extern?

Alarmele vizuale și sonore standard acoperă: Pornire, Defecțiune de sistem, Defecțiune de fază, Inversare de fază, Pompă în funcțiune, Pompă eșuată la pornire, Supraîncărcare motor, Presiune scăzută, Blocare motor, Pornire locală, Pornire de la distanță și Pornire în inundație. Fiecare alarmă are o ieșire de releu fără tensiune corespunzătoare pentru conectarea la sistemul de alarmă de incendiu al clădirii sau BMS. Un claxon de alarmă sonor este montat pe ușa dulapului.

Î6: Care este valoarea minimă a carcasei cerută și ce evaluări sunt disponibile?

Conform NFPA 20, valoarea minimă a carcasei este rezistentă la picurare NEMA Tip 2 (IEC IP31). Acesta este standard. Pentru încăperile pompelor supuse pulverizării cu apă sau situate în aer liber, sunt disponibile ca opțiune carcasele NEMA Tip 3R (IP51), Tip 4 (IP65) și Tip 4X (IP66, oțel inoxidabil).

Î7: Este inclus un comutator de transfer automat?

Opțional este disponibil un comutator de transfer automat integrat, integrat din fabrică în carcasa controlerului. Se transferă automat la un generator de rezervă la pierderea puterii normale și se retransferă la restabilire. ATS partajează interfața operatorului controlerului și ieșirile releului de alarmă. Alternativ, controlerul poate fi furnizat fără ATS dacă comutatorul de transfer este instalat separat în amonte.

Î8: Cum este configurată funcția de testare săptămânală?

Cronometrul de testare săptămânal încorporat permite programarea zilei, orei și duratei de testare. Odată programat, controlerul pornește automat pompa la ora programată, o pornește pe durata setată și apoi se oprește. Testul poate fi configurat să aibă loc săptămânal, bisăptămânal sau lunar. Toate testele sunt înregistrate în jurnalul de evenimente cu data, ora și durata.

Î9: Care este gradul de rezistență la scurtcircuit?

Controlerul are un rating de rezistență la scurtcircuit de 100.000 A RMS simetric la 480 V (25.000 A la 600 V). Acest grad de rezistență ridicat asigură controlerului să poată gestiona în siguranță condițiile de defecțiune ale sursei de alimentare fără daune structurale sau electrice, ceea ce este esențial pentru un dispozitiv de siguranță care trebuie să rămână operațional în timpul unui incendiu.

O extindere majoră a terminalului aeroportului

Fundal

Un mare aeroport internațional din Orientul Mijlociu a întreprins un proiect major de extindere a terminalului, adăugând noi holuri, zone de vânzare cu amănuntul și facilități de manipulare a bagajelor. Proiectul de protecție împotriva incendiilor a specificat o casă dedicată pompei de incendiu cu trei pompe de incendiu acționate de motor electric (de serviciu, de asistență, de rezervă) și o pompă jockey, care furnizează sisteme automate de sprinklere și țevi de evacuare pe noul amprentă a terminalului. Conformitatea cu NFPA 20, lista UL și aprobarea FM a fost obligatorie.

Provocarea

Autoritatea de securitate la incendiu a aeroportului a impus condiții stricte asupra sistemului de control al pompelor. Toate controlerele trebuiau să fie listate UL și aprobate FM, fără excepții pentru alternativele fabricate local. Logica de pornire secvențială trebuia să prevină pornirea simultană a motorului pe distribuția de medie tensiune a aeroportului, ceea ce ar putea compromite alte sarcini critice. Controlerele trebuiau să comunice starea pompei, datele de presiune și condițiile de alarmă atât panoului de alarmă de incendiu din terminal, cât și sistemului centralizat de management al clădirii al aeroportului. În plus, camera pompelor urma să fie amplasată în aer liber, într-un mediu expus la soare, cu umiditate ridicată, unde temperaturile ambientale în timpul zilei se puteau apropia de 55°C.

De ce să alegeți un dulap de control industrial?

Controlerul asamblat din fabrică, listat UL a fost singura soluție conformă. Principalele motive tehnice:

●  Controlele au fost configurate cu tranziție închisă ye-delta, care începe să minimizeze curentul de pornire, prevenind în același timp scăderile de tensiune în rețeaua de alimentare sensibilă a aeroportului.

●  Cronometrul de pornire secvenţial pentru Pompa 2 şi Pompa 3 a fost setat la întârzieri de 10 secunde, respectiv 20 de secunde, asigurându-se că două motoare nu consumă curent de pornire simultan.

●  Traductorul de presiune integral cu înregistrarea datelor fără hârtie a eliminat înregistrarea grafică mecanică, pe care autoritatea de pompieri l-a identificat ca fiind un punct de defecțiune obișnuit în instalațiile anterioare ale aeroportului.

●  Carcasele rezistente la intemperii NEMA 4 (IP65) cu copertine pentru soare și încălzitoare interne anticondens au fost specificate pentru pompa exterioară, cu feronerie din oțel inoxidabil.

●  Ieșirile releului de alarmă fără tensiune au fost conectate la panoul de alarmă de incendiu terminal și la BMS, în timp ce RS485 Modbus a furnizat date de diagnosticare detaliate sistemului de management al întreținerii aeroportului.

●  Comutatorul de transfer automat integrat din fabrică în fiecare controler a asigurat că, la pierderea utilității normale, generatorul de rezervă va porni și alimenta pompele de incendiu automat, fără a se baza pe niciun echipament de transfer extern.

Desfăşurare

Au fost fabricate, testate în fabrică și livrate ca ansambluri complete, trei dulapuri de control industrial acționate de motor electric (150 CP, tranziție închisă ye-delta, carcase NEMA 4 cu ATS integral) și un controler de pompă jockey. Punerea în funcțiune la fața locului a implicat conectarea utilităților de intrare și a sursei generatorului, a cablurilor motorului, a traductorului de presiune și a ieșirilor releului de alarmă. Întreaga punere în funcțiune a fost finalizată în cinci zile pentru fiecare controler. Documentația FAT a fabricii a fost depusă la autoritatea de pompieri a aeroportului și acceptată fără revizuire.

Rezultate

●  Toți controlorii au trecut testul de acceptare al autorității de pompieri din aeroport la prima prezentare, inclusiv testele simulate de întrerupere de curent și de transfer al generatorului.

●  Pornirea cu tranziție închisă ye-delta a eliminat plângerile de scădere de tensiune din partea echipei de operațiuni electrice din aeroport.

●  Sistemul de înregistrare fără hârtie a presiunii și de înregistrare a evenimentelor a permis autorității de incendiu să verifice starea de pregătire a sistemului în timpul inspecțiilor trimestriale fără nicio înlocuire manuală a diagramei.

●  În primul an de funcționare, temporizatorul săptămânal de testare a exercitat în mod constant pompele conform programului, cu două probleme minore privind scurgerile de etanșare a pompei identificate devreme prin înregistrarea datelor de testare – prevenind degradarea la o defecțiune care ar fi fost descoperită numai în timpul unei urgențe.

●  Autoritatea aeroportuară a inclus de atunci aceeași specificație a controlorului în liniile directoare standard de proiectare pentru toate proiectele viitoare de terminale și construcții auxiliare din aeroport.
