Panoul de control VFD

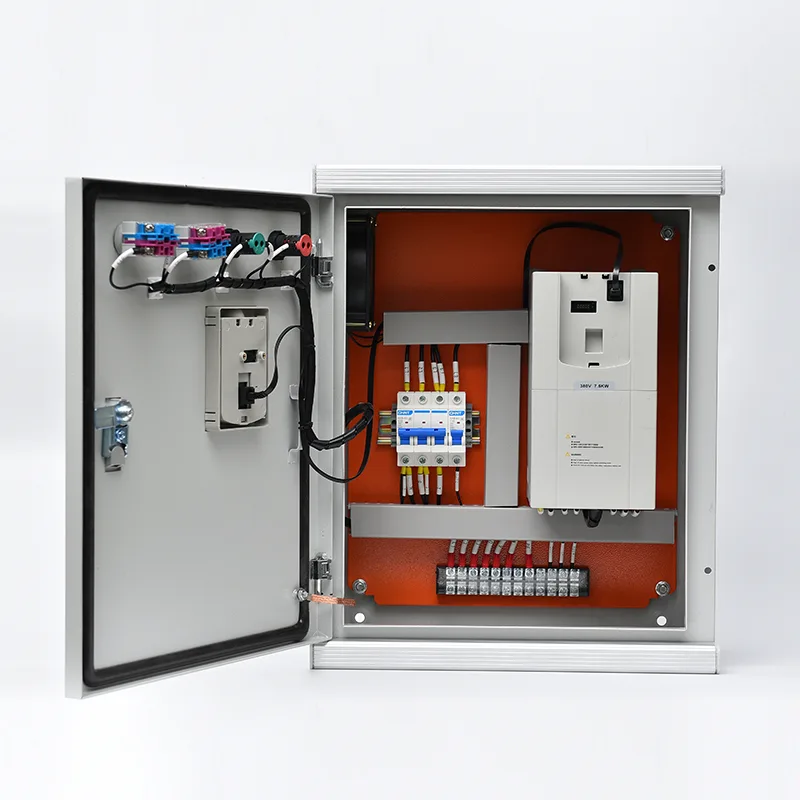

Găzduit într-o carcasă special construită, cu rating IP42 până la IP65, acest dulap integrează o unitate de comandă cu frecvență variabilă cu toată infrastructura necesară de alimentare și control: izolarea rețelei de intrare, reactoare de linie și sarcină pentru atenuarea armonicilor și protecție a cablurilor motorului, siguranță la intrare sau protecție întrerupător, un filtru dV/dt de ieșire sau un filtru sinusoid, după cum este necesar și o suită completă de protecție a motorului. Puterea nominală variază de la 0,75 kW la peste 630 kW în clasele standard de tensiune (380 V, 400 V, 480 V, 690 V). VFD-ul în sine este o unitate de înaltă performanță cu control vectorial care furnizează un cuplu complet la turație zero, cu optimizare automată a energiei și un controler PID integrat pentru reglarea presiunii, debitului sau temperaturii. O tastatură sau un ecran tactil HMI montat pe ușă oferă control local, acces la parametri și informații de diagnosticare, în timp ce porturile de comunicație Modbus RTU/TCP, Profibus, Profinet sau Ethernet/IP permit supravegherea de la distanță și integrarea în sistemele de automatizare la nivelul întregii fabrici. O opțiune de bypass manual - folosind contactori sau un comutator de transfer integrat - permite funcționarea motorului direct de la sursa de alimentare pentru a menține continuitatea procesului în timpul întreținerii unității. Funcțiile de protecție cuprinzătoare acoperă scurtcircuit, suprasarcină, supratensiune, subtensiune, pierdere de fază, defecțiune la pământ, blocare a motorului și supratemperatura, cu toate evenimentele de declanșare înregistrate pentru analiza de întreținere.

Aplicații ale produsului

Oriunde echipamentele acționate cu motor beneficiază de controlul vitezei, eficiența energetică și pornirea ușoară, panoul de control VFD oferă o soluție completă, pre-proiectată, pentru aplicații industriale și de infrastructură.

Stații de pompare a apei și apelor uzate

Stațiile municipale de alimentare cu apă și de tratare a apelor uzate operează pompe mari cu cerere variabilă pe parcursul zilei. A VFD Control Panel driving a borehole, booster, or transfer pump modulates motor speed to maintain constant water pressure or flow without throttling valves — typically achieving 20% to 40% energy savings compared to fixed-speed direct-on-line operation. Capacitatea de pornire uşoară elimină loviturile de berbec în conductele lungi şi reduce solicitarea mecanică asupra rotoarelor, arborilor şi cuplajelor pompei. În aplicațiile cu apă uzată, rampa automată previne revărsările de supraîncărcare în timpul debiturilor de vârf pe vreme umedă. Configurațiile pregătite pentru redundanță permit schimbarea pompei de funcționare/în așteptare.

Ventilatoare și suflante industriale

Ventilatoarele centrifugale și axiale mari din centrale electrice, fabrici de ciment, mine și unități de producție sunt candidații ideali pentru VFD. Dulapul permite controlul precis al fluxului de aer pentru aerul de ardere, evacuarea, extragerea prafului sau răcirea procesului, fără pierderi de clapete de admisie sau clapete. Controlul VFD al ventilatoarelor cu tiraj indus și cu tiraj forțat în cazane și cuptoare oferă economii majore de energie, menținând în același timp raporturi optime aer-combustibil. Ventilatoarele de evacuare a fumului și ventilarea tunelului beneficiază de funcția de anulare a pompierilor a dulapului, permițând operarea directă de urgență, indiferent de starea VFD.

Compresor și sisteme de refrigerare

Compresoarele cu șurub, cu piston și centrifugale în aplicații de refrigerare industrială, separare a aerului și gaz de proces funcționează cel mai eficient la sarcină parțială atunci când viteza este controlată. Panoul de control VFD ajustează viteza motorului compresorului pentru a se potrivi cu cererea variabilă de răcire sau proces, menținând presiunea precisă de aspirație sau de descărcare, evitând în același timp pierderile de energie din ciclul de încărcare/descărcare. Controlul PID integrat cu feedback-ul traductorului de presiune oferă o reglare strânsă, iar controlul rampei de accelerație limitează creșterea curentului de pornire a sistemului electric al instalației.

Transportoare, concasoare și manipulare materiale

Transportoarele miniere, concasoarele de agregate și sistemele de manipulare a materialelor în vrac necesită un cuplu ridicat de pornire și o accelerație controlată pentru a preveni alunecarea benzii, șocul mecanic și scurgerea materialului. Panoul de control VFD oferă cuplu complet de la viteza zero cu rampe de accelerație programabile, protejând cutiile de viteze, cuplajele și îmbinările curelei. În aplicațiile de concasor, funcția de limită de curent a VFD și protecția la blocare protejează motorul împotriva condițiilor de suprasarcină a materialului blocat.

Sisteme HVAC de răcire și apă de răcire

Sistemele HVAC ale centralei cu mai multe răcitoare, turnuri de răcire și pompe de circulație a apei îl folosesc pentru a modula debitul în funcție de sarcina clădirii. Pompele secundare de apă răcită care răspund la presiunea diferențială, controlul vitezei ventilatorului turnului de răcire pentru temperatura optimă a apei din condensator și modularea pompei de apă a condensatorului beneficiază toate de controlul VFD integrat în cabinet cu conexiune BMS prin BACnet sau Modbus.

Irigații și pompare agricolă

Sistemele de irigare cu pivot central la scară largă, prin picurare și prin inundații necesită rate variabile de livrare a apei pe tot parcursul sezonului de vegetație. Un panou VFD la stația de pompare permite operatorului să selecteze debitul printr-un simplu potențiometru, HMI sau semnal de telemetrie de la distanță - potrivind puterea pompei exact la cererea de apă a culturii și alocarea de apă disponibilă.

Scufundare tehnică adâncă

Cabinetul VFD integrează o unitate de frecvență variabilă cu toate subsistemele de gestionare a puterii, protecție și control - oferind o soluție completă de pornire a motorului și de control al vitezei într-o singură carcasă pre-testată.

Calea principală de alimentare și protecția circuitului

Sursa de alimentare trifazată de intrare se conectează la un izolator principal sau la un întrerupător de circuit cu carcasă turnată, nominalizat pentru curentul de sarcină maximă a dulapului plus pierderile de unitate. Siguranța de intrare oferă protecție cu semiconductori (aR) pentru treapta redresorului VFD, cu coordonarea I²t asigurând eliminarea siguranței înainte de deteriorarea diodei în timpul defecțiunilor interne. Un reactor de linie sau un bobina de curent continuu este inclus ca standard pentru a reduce distorsiunea curentului armonic de intrare și pentru a proteja condensatorii magistralei DC ai variatorului de vârfurile de tensiune pe partea de alimentare. Pentru instalațiile cu distorsiuni armonice de fond semnificative sau cerințe exigente de conectare la utilitate, un filtru de armonice pasiv sau un redresor activ frontal poate fi opțional.

Tehnologia VFD Drive

Inima cabinetului este un VFD cu control vectorial de înaltă performanță care utilizează module de putere IGBT de a șasea generație și un nucleu de control DSP sau FPGA de mare viteză. Sunt disponibile modurile de control vectorial în buclă deschisă și în buclă închisă — buclă deschisă pentru funcționarea standard a pompei și ventilatorului, buclă închisă cu feedback al codificatorului pentru aplicații cu cuplu mare și viteză mică, cum ar fi extrudere sau palanuri. Unitatea emite o formă de undă modulată pe lățime de impuls, cu frecvență de comutare optimizată automat, echilibrată între zgomotul acustic al motorului și pierderile transmisiei. Caracteristicile cheie ale unității includ:

●  Amplificarea automată a cuplului și compensarea alunecării pentru o funcționare stabilă la viteză mică

●  Capacitate de pornire în zbor pentru a prinde un motor de rulare fără a se declanșa

●  Frecvențe de ignorare programabile pentru a evita rezonanța mecanică

●  Controller PID integrat cu rampă de referință, logică de repaus/trezire și feedback pe două canale pentru aplicațiile de instalare a pompei

Filtrarea ieșirii și protecția motorului

În funcție de distanța cablului dintre dulap și motor, este inclusă filtrarea la ieșire:

Filtru dV/dt: limitează timpul de creștere a tensiunii și tensiunea de vârf la bornele motorului pentru cabluri de până la aproximativ 100–150 m

Filtru sinusoid: oferă o formă de undă aproape sinusoidală pentru cabluri care depășesc 150 m și pentru aplicații cu pompe submersibile unde izolația înfășurării motorului este sensibilă la tensiunea

Contactoarele de ieșire pentru selectarea motorului de funcționare/în așteptare sunt integrați acolo unde este necesar. Funcțiile de protecție a motorului - suprasarcină termică, pierdere de fază, dezechilibru de curent, detectarea blocării, subsarcină (funcționare uscată) și defecțiune la pământ - rulează continuu în software-ul unității și sunt completate de relee de suprasarcină externe atunci când sunt specificate.

Bypass configurația și continuitatea procesului

Un circuit de bypass manual - construit cu contactori de funcționare sau un comutator de transfer interblocat mecanic - permite motorului să funcționeze direct de la sursa de alimentare în timp ce VFD-ul este izolat pentru întreținere. Bypass-ul este proiectat pentru transferul fără sarcină: motorul trebuie oprit înainte de a comuta între modurile VFD și bypass. Interblocarea electrică și mecanică integrată previne reintroducerea accidentală a rețelei în bornele de ieșire ale variatorului, ceea ce ar provoca daune catastrofale. O configurație de bypass automată opțională utilizează un releu logic programabil sau un PLC mic pentru a gestiona transferul fără întreruperi de la unitate la rețea la declanșarea VFD, menținând continuitatea procesului în aplicațiile critice.

Configurații multi-motoare și sincronizate

Pentru aplicațiile în care mai multe motoare trebuie să împartă o singură unitate (funcție secvențială), dulapul include contactori de ieșire pentru fiecare motor cu logică de secvențiere bazată pe PLC. Pentru aplicațiile cu mai multe motoare care necesită viteză sincronizată - cum ar fi transportoare duble sau condensatoare cu mai multe ventilatoare răcite cu aer - invertoarele de ieșire individuale sunt acționate de la o magistrală DC comună sau sincronizate prin comunicare de mare viteză între unități, cu control al vitezei și cuplului master/slave.

Interfață de control, comunicare și HMI

Interfața operatorului montată pe ușă oferă pornire/oprire locală, referință de viteză (prin potențiometru sau introducere de la tastatură), selecție de mod (VFD/Bypass/Oprit) și indicarea stării sistemului. Un ecran tactil grafic HMI este disponibil pentru aplicații complexe cu mai multe motoare sau cu buclă de proces, afișând parametrii de funcționare în timp real, date despre tendințe, jurnalele de alarmă și valorile consumului de energie.

Porturile de comunicație acceptă toate protocoalele industriale majore: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP și BACnet. Unitatea expune un set cuprinzător de date - viteză, curent, cuplu, putere, tensiune magistrală DC, temperatură, ore de funcționare și consum de energie - la SCADA de supraveghere, DCS sau BMS. Sunt acceptate comenzile de pornire/oprire de la distanță și referință la viteză, cu timeout-uri ale bătăilor inimii și strategii de rezervă configurabile dacă comunicarea este pierdută.

Design de incintă și mediu

Dulapul de pe podea este fabricat din tablă galvanizată sau din oțel inoxidabil de 1,5 mm până la 2,0 mm, sudată continuu și vopsită cu pulbere. Grade de protecție de la IP42 la IP65 se potrivesc condițiilor de amplasare:

●  IP42/IP43: încăperi electrice interioare și centre de control al motoarelor

●  IP54/IP55: medii industriale predispuse la praf, stații de pompare și locații semi-expuse

●  IP65: instalare în aer liber cu expunere la ploaie și praf

Managementul termic folosește o combinație calculată de convecție naturală, ventilație cu aer forțat filtrat cu ventilatoare cu temperatură controlată și, în instalații de mare putere sau cu mediu ambiental ridicat, schimbătoare de căldură aer-aer sau unități de aer condiționat. Creșterea temperaturii interne a dulapului este verificată prin calcul în raport cu temperatura maximă de funcționare a producătorului VFD, de obicei 40°C până la 50°C ambiantă, în funcție de derating.

Testare și Certificare

Fiecare dulap VFD este supus unui test de acceptare definit din fabrică: continuitatea circuitului de alimentare și rezistența izolației, încărcarea parametrilor VFD și verificarea conform programului de parametri aprobat, cablarea de control punct la punct, simularea funcțională a pornirii/opririi, controlul vitezei, transferul bypass (dacă este prevăzut) și verificarea interblocării de siguranță. Este furnizată documentația FAT completă. Dulapul este proiectat și construit conform IEC 61439-1/2, cu toate componentele marcate CE și certificare UL disponibile acolo unde este necesar.

Întrebări frecvente

Î1: Care este diferența dintre cumpărarea unui VFD și a unui panou de control VFD?

Un VFD de sine stătător necesită componente suplimentare pentru o instalare completă: un întrerupător sau siguranțe în amonte, reactoare de linie și de sarcină, filtre de ieșire pentru cabluri lungi, un circuit de bypass dacă este necesară continuitatea procesului în timpul service-ului și o carcasă cu management termic. Panoul de control VFD integrează toate acestea - pre-proiectate, pre-cablate și pre-testate - într-un singur ansamblu. Acest lucru elimină necunoscutele de proiectare la fața locului, reduce timpul de instalare și oferă un singur punct de garanție pentru sistemul complet de acționare a motorului.

Î2: Ce puteri nominale și tensiuni sunt disponibile?

Configurațiile standard acoperă 0,75 kW până la 630 kW pe surse trifazate de 380 V, 400 V, 480 V și 690 V. Putere nominale mai mari sunt disponibile la cerere. Fiecare dulap este construit pentru datele specifice de pe plăcuța de identificare a motorului pe care le furnizați - putere, tensiune, curent la sarcină completă și funcționare.

Î3: Cât de departe poate trece cablul motorului între dulap și motor?

Limitele de lungime a cablului depind de filtrarea de ieșire instalată. Fără filtrare, producătorul VFD limitează de obicei lungimea cablului la 50 m. Un filtru dV/dt extinde aceasta până la aproximativ 150 m. Un filtru sinusoid permite trecerea cablului peste 300 m și este recomandat pentru pompele submersibile și motoarele cu izolație necunoscută sau învechită. Vom selecta filtrul de ieșire corespunzător pe baza datelor de instalare.

Î4: Poate dulapul să controleze mai multe motoare?

Da, în mai multe configurații: funcționare secvențială (un VFD, mai multe motoare, doar unul funcționează la un moment dat cu contactorii de ieșire selectând motorul activ), multimotor sincron (mai multe VFD într-un cabinet care partajează o magistrală de curent continuu sau care comunică pentru potrivirea vitezei master/slave) sau control independent (mai multe VFD independente într-un cabinet mai mare). Spuneți-ne aplicația dvs. și vom proiecta topologia corectă.

Î5: Cum se integrează panoul de control VFD cu SCADA sau DCS instalației mele?

Portul de comunicație al VFD – Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP sau BACnet – se conectează direct la sistemul dumneavoastră de supraveghere. Toate datele operaționale, alarmele și diagnosticele sunt disponibile. Controlul bidirecțional (pornire/oprire de la distanță, referință de viteză) este acceptat, cu comportament configurabil de pierdere a comunicării pentru a asigura funcționarea în siguranță în cazul în care rețeaua eșuează.

Î7: Ce întreținere necesită cabinetul?

Întreținerea de rutină este simplă: curățarea semestrială sau înlocuirea filtrelor de ventilație, inspecția termografică anuală a terminațiilor de alimentare și testarea funcțională anuală a circuitului de bypass și a dispozitivelor de blocare de siguranță. VFD-ul însuși are o durată de viață specificată pentru condensatorii și ventilatoarele de răcire - de obicei 5 până la 10 ani, în funcție de condițiile de funcționare - și acestea sunt componente înlocuibile. Programele complete de întreținere sunt documentate în manualul de operare.

Î8: Poate dulapul să funcționeze într-un mediu cu praf sau cu temperaturi ridicate?

Da. Nivelul de protecție a carcasei și strategia de management termic sunt selectate în funcție de condițiile site-ului dvs. Pentru mediile cu praf, este specificat IP55 sau IP65 cu filtre de admisie cu filtrare fină. Pentru temperaturi ambientale de peste 40°C, deratingul VFD, aerul condiționat din cabinet sau schimbătoarele de căldură aer-apă asigură condiții interne sigure. Vom evalua datele site-ului dumneavoastră în timpul fazei de inginerie și vă vom propune întărirea adecvată a mediului.

În atenția clienților M5

O utilitate regională de apă – Program de modernizare a stației de pompare

Fundal

O utilitate regională de apă din America de Sud a operat peste 60 de stații de pompare de foraj și de pompare în rețeaua sa de distribuție, deservind o populație de aproximativ două milioane. Multe stații de pompare aveau o vechime de zeci de ani, folosind demaroare directe cu viteză fixă ​​și supape de reglare pentru controlul debitului. Compania s-a confruntat cu costuri în creștere ale energiei, defecțiuni frecvente ale pompelor și conductelor din cauza loviturilor de berbec și a solicitărilor mecanice și a dificultăților crescânde în aprovizionarea cu piese de schimb pentru hardware-ul de control învechit.

Provocarea

Compania a ales să își modernizeze stațiile de pompare cu control VFD într-un program etapizat, vizând mai întâi cele mai mari 20 de stații. Fiecare stație a prezentat un profil similar: două până la patru seturi de pompe de lucru/în rezervă (45kW până la 200kW), cabluri lungi ale motorului (depășind adesea 150m la pompele submersibile de foraj), medii semi-exterior cu praf în locații îndepărtate și suport electric limitat la fața locului pentru întreținerea sistemului complex.

Constrângerile specifice au inclus:

●  Soluția VFD trebuia să găzduiască cabluri lungi la pompele submersibile fără a degrada izolația înfășurării motorului

●  O ocolire manuală era obligatorie pentru a menține alimentarea cu apă în timpul întreținerii VFD, deoarece multe stații nu aveau redundanță a pompei de rezervă

●  Capacitatea de monitorizare de la distanță a fost esențială pentru a reduce vizitele costisitoare pe site

●  Instalația electrică a trebuit să fie finalizată de contractori locali cu experiență minimă în punerea în funcțiune a VFD

De ce să alegeți panourile noastre de control VFD?

După evaluarea atât a modernizărilor VFD din surse de componente, cât și a panourilor de control VFD integrate, utilitatea a selectat abordarea cabinetului. Beneficiile au fost clare:

●  Fiecare dulap a fost proiectat din fabrică cu filtre sinusoidale de ieșire potrivite cu lungimea specifică a cablului și tipul de izolație a motorului, eliminând orice risc de deteriorare a înfășurării motorului din cauza vârfurilor de tensiune reflectate.

●  Circuitul de bypass manual integrat, precablat și testat, a dat utilității încredere că alimentarea cu apă va continua în timpul oricărui eveniment de service VFD

●  HMI-ul montat pe ușă și VFD-ul complet parametrizat au fost încărcate din fabrică cu datele curbei pompei, setările de control al presiunii PID și pragurile de protecție standard ale utilității — permițând contractorilor locali să pună în funcțiune fiecare dulap prin simpla conectare a rețelei de alimentare, a motorului pompei și a traductorului de presiune.

●  Modulele de monitorizare la distanță GPRS/4G din fiecare dulap au transmis date operaționale — debit, presiune, consum de energie, ore de funcționare, starea alarmei — direct către platforma SCADA centrală a utilității.

Carcasele cu clasificare IP55 cu prize de filtrare fină și copertine pentru soare se potriveau mediilor expuse și prăfuite ale stațiilor de pompare

Desfăşurare

Au fost fabricate douăzeci de dulapuri VFD (45kW până la 200kW), fiecare cu un filtru sinusoid de ieșire, bypass manual, carcasă IP55, telemetrie GPRS la distanță și control preconfigurat al presiunii PID. Dulapurile au fost livrate ca unități complete, testate în fabrică. Contractorii electrici locali au instalat și au pus în funcțiune dulapurile în succesiune pe parcursul unui program de 10 luni. Suportul pentru punerea în funcțiune de la distanță a fost asigurat de inginerii producătorului prin link video pentru primele trei stații; stațiile ulterioare au fost puse în funcțiune independent de către echipele locale folosind documentația standardizată.

Rezultate

Consumul de energie în cele 20 de stații modernizate s-a redus cu o medie de 32% în comparație cu funcționarea anterioară a supapei de reglare, VFD-urile potrivind viteza pompei exact la cererea sistemului.

Costurile de întreținere a pompelor și a conductelor au scăzut semnificativ: loviturile de berbec au fost eliminate, iar durata de viață a rulmenților și a etanșării pompei au fost prelungite prin rampă de pornire uşoară.

Nici o singură defecțiune a izolației motorului nu a avut loc în 20 de stații cu cabluri de până la 250 m, validând specificația filtrului sinusoid.

Echipa centrală de operațiuni a utilității monitorizează acum toate cele 20 de stații dintr-un singur tablou de bord SCADA, primind alarme automate prin SMS pentru orice declanșare a pompei sau abatere de presiune — reducând vizitele reactive la locație cu peste 60%.

Succesul primei faze a determinat utilitatea să extindă programul la restul de 40 de stații de pompare, standardizându-se pe aceeași specificație a cabinetului VFD și permițând instruire uniformă de întreținere și inventar de piese de schimb în întreaga rețea.
