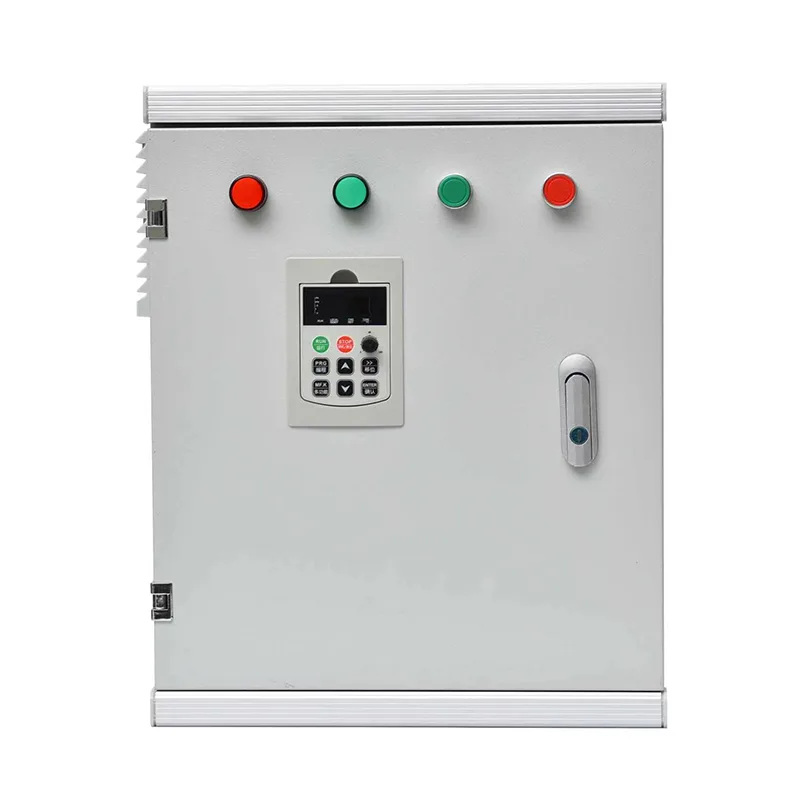

Dulap soft starter

Dulapul soft starter oferit de liderul producător chinez Csivei include o unitate de pornire ușoară trifazată (de la 7,5 la 800 kW, 380–690 V), un întrerupător de circuit de intrare sau deconectare cu siguranță, un contactor de bypass încorporat, un releu de suprasarcină a motorului și un transformator de control. Caracteristicile de pornire — limita de curent programabilă, timpul de rampă de tensiune și cuplul inițial — sunt setate printr-o tastatură digitală sau HMI. Funcțiile opționale includ o rampă soft-stop pentru sistemele de pompe pentru a preveni loviturile de berbec. Protecția acoperă scurtcircuit, suprasarcină, pierdere de fază, sub/supratensiune și supratemperatura tiristoarelor. Comunicarea standard prin Modbus RTU permite conectarea la instalație DCS sau SCADA; sunt disponibile opționale Profibus, Profinet sau Ethernet/IP. Carcasa de pe podea este fabricată din oțel galvanizat cu un finisaj vopsit cu pulbere, clasificată IP42 până la IP55, potrivită pentru încăperile electrice interioare și mediile industriale cu praf.

Aplicații ale produsului

Pentru motoarele care funcționează la viteză fixă, dar necesită pornire blândă pentru a proteja echipamentele acționate și rețelele electrice, Dulapul Soft Starter oferă o alternativă compactă, cu întreținere redusă, la demaroarele direct-on-line sau stea-triunghi.

Stații de pompare a apei și apelor uzate

Pompele de admisie, de amplificare și de transfer ale apei brute beneficiază de pornire ușoară, care elimină loviturile de berbec din conducte și reduce uzura mecanică a rotoarelor și cuplajelor pompei. Funcția de oprire soft încorporată atenuează și mai mult strângerea supapei de reținere și creșterile de presiune. Funcționarea by-pass în timpul funcționării în regim de echilibru asigură generarea minimă de căldură în cabinet, chiar și în stațiile de pompare cu ventilație limitată.

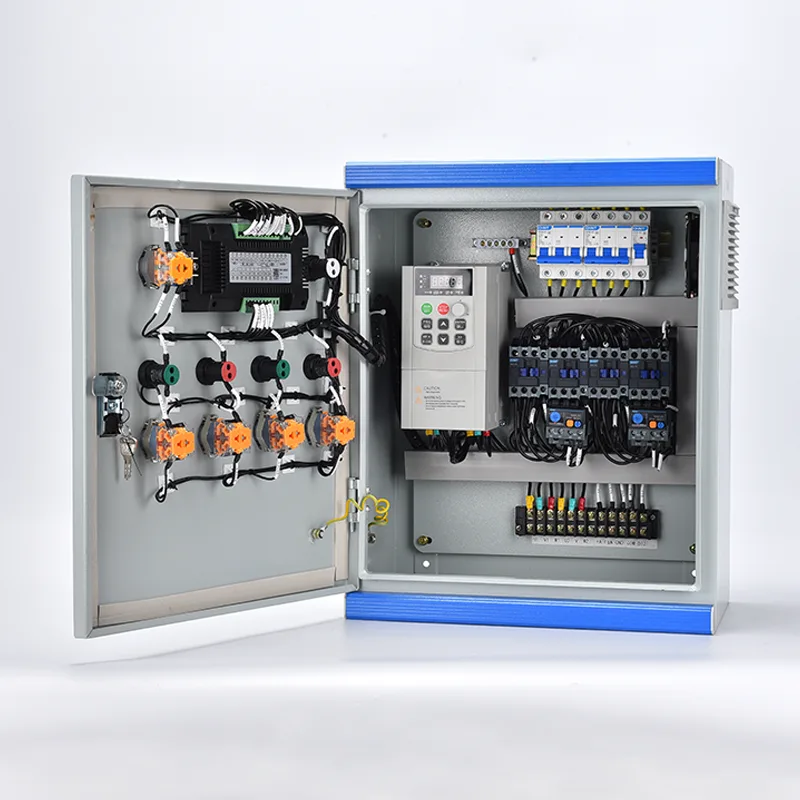

Sisteme de ventilatoare și compresoare HVAC

Răcitoarele, ventilatoarele turnului de răcire și motoarele mari ale unităților de tratare a aerului din clădirile comerciale pot atrage curenți mari de pornire care provoacă pâlpâirea luminilor și comandele generatorului de tensiune. Dulapurile cu pornire progresivă limitează curentul de pornire la de 3-4 ori la sarcină completă, prevenind scăderile de tensiune. Contactoarele de bypass elimină pierderile continue de tiristoare, menținând eficiența energetică a sistemului în timpul orelor lungi de funcționare a clădirii.

Transportoare și concasoare pentru minerit și cariere

Transportoarele cu bandă și concasoarele de pietre necesită aplicarea blândă a cuplului în timpul pornirii pentru a proteja cutiile de viteze, îmbinările curelei și cuplajele de încărcarea cu șoc. Funcția de pornire reglabilă a demarorului ușor oferă un impuls scurt de cuplu mare înainte de a crește, depășind frecarea de rupere a unei curele complet încărcate. Odată ce motorul funcționează, contactorul de bypass asigură o funcționare rece și eficientă din punct de vedere energetic în medii cu praf și temperatură ridicată.

Compresoare și agitatoare industriale

Compresoarele cu șurub și piston din fabricile de producție, împreună cu mixerele și agitatoarele din procesarea chimică, pornesc sub sarcină și necesită o accelerare lină. Demaroarele soft elimină tranzitoriile bruște ale cuplului care accelerează uzura rulmentului și a paletei, în timp ce funcționarea prin bypass asigură nicio pierdere a tiristoarelor în timpul rulărilor lungi și continue.

Pompe pentru irigații agricole și puțuri adânci

Pompele submersibile cu puțuri adânci și sistemele mari de sprinklere din zonele îndepărtate se bazează pe demaroarele soft pentru a proteja arborii pompelor și carcasele puțurilor de cuplul de pornire. Dulapurile sunt compatibile cu sursele generatoarelor, deoarece curentul de pornire redus permite unui generator mai mic să pornească o pompă mai mare. Funcționarea bypass reduce consumul de combustibil în timpul sezonului de irigare.

Scufundare tehnică adâncă

Cabinetul Soft Starter integrează un soft starter pe bază de tiristoare cu protecție completă a motorului și a circuitului într-o singură carcasă precablată, optimizată pentru controlul motorului industrial cu viteză fixă.

Ramping de tensiune pe bază de tiristoare

Softstarter-ul controlează șase redresoare controlate de siliciu (SCR) anti-paralel, o pereche pe fază, pentru a crește fără probleme tensiunea motorului de la un nivel de cuplu inițial reglabil (de obicei 30-60% din nominal) la tensiunea maximă pe un timp de rampă setat de utilizator (0,5-60 secunde). În timpul accelerarii, curentul este limitat la un multiplu definit de curent de sarcină completă, de obicei 3-5x, prevenind suprasarcina transformatorului sau generatorului. Odată ce motorul se apropie de viteza sincronă, un algoritm intern detectează scăderea curentului și semnalează închiderea unui contactor de bypass, conectând direct motorul la rețea. Acest lucru șuntează curentul din SCR-uri, eliminând pierderile de conducție ale acestora și generarea de căldură.

Funcționare de ocolire și funcționare continuă

După pornire, tot curentul motorului trece prin contactorul de bypass mecanic, care este evaluat pentru funcționare continuă. SCR-urile rămân oprite, astfel încât pornitorul soft nu contribuie cu nimic la creșterea termică. Acesta este un avantaj cheie față de VFD în aplicațiile cu viteză fixă ​​- dulapul funcționează rece și necesită o ventilație minimă. Dacă este selectată o oprire ușoară, bypass-ul se deschide la oprire, iar SCR-urile se reactivează pentru a reduce treptat tensiunea, prevenind lovitura de berbec.

Protecție motor și circuit

Dulapul oferă protecție completă a motorului printr-un întrerupător de circuit termomagnetic și un releu electronic de suprasarcină cu detectarea pierderii de fază și a dezechilibrului de curent. Protecția la scurtcircuit este coordonată pentru a păstra integritatea SCR. Protecțiile suplimentare includ:

● Protecție la sub/supratensiune, oprire înainte de deteriorarea motorului din cauza anomaliilor de tensiune

● Detectare supratemperatura tiristoare, cu o treapta de alarma si declansare

●  Inversarea de fază și detectarea pierderii de fază

●  Protecție împotriva blocării și a rotorului blocat prin releu

Dispozitivele de blocare de siguranță externe (de exemplu, oprire de urgență, comutator de vibrații) sunt conectate la circuitul de control prin terminale dedicate.

Interfață de control și comunicare

O tastatură digitală cu afișaj LCD pe unitatea de pornire oferă setarea parametrilor locali, controlul pornirii/opririi și indicarea stării - inclusiv curentul motorului, tensiunea și codurile de eroare. Un HMI montat pe ușă poate fi integrat pentru dulapuri mai mari. RS485 Modbus RTU standard permite pornirea/oprirea de la distanță, descărcarea parametrilor și raportarea alarmelor către un DCS sau SCADA. Pentru rețelele de instalații solicitante, sunt disponibile gateway-uri Profibus DP, Profinet sau Ethernet/IP.

Incinte si management termic

Dulapul de podea este construit din tablă de oțel galvanizată de grosime mare, cu un strat de pulbere rezistent la intemperii. Deoarece căldura tiristoarelor este generată numai în timpul rampelor de pornire și oprire de câteva secunde, răcirea naturală prin convecție este adesea suficientă pentru dulapurile interioare. Pentru unitățile de mare putere sau medii cu mediu ridicat, sunt prevăzute ventilatoare cu aer forțat filtrat cu control termostatic. Gradul de protecție standard este de la IP42 la IP54; evaluări mai mari sunt disponibile pentru locații cu praf sau în aer liber.

Conformitate și testare

Fiecare dulap este supus unui test de acceptare din fabrică, inclusiv: măsurarea rezistenței izolației circuitului de putere, verificarea circuitului de ardere SCR, funcționarea contactorului de bypass și testarea funcțională a tuturor profilurilor de pornire/oprire programate și a funcțiilor de protecție. Ansamblul este proiectat și testat conform IEC 61439-1/2, iar toate circuitele de control sunt testate conform standardelor aplicabile de imunitate la zgomot.

Întrebări frecvente

Î1: Când ar trebui să aleg un dulap de pornire soft în locul unui demaror VFD sau DOL?

Alegeți un demaror ușor atunci când aveți nevoie de o accelerare lină a motorului și un curent de pornire redus, dar nu necesită variație continuă a vitezei. Starterele soft sunt mai simple, generează mai puțină căldură, costă mai puțin și sunt mai compacte decât VFD-urile. În comparație cu DOL, acestea elimină supratensiunile de curent și șocurile mecanice. În comparație cu stea-triunghi, acestea oferă parametri de pornire complet ajustabili și pot opri sistemele de pompare.

Î2: Ce dimensiuni de motor poate găzdui cabinetul?

Dulapurile standard sunt configurate pentru motoare de la 7,5 kW la 800 kW la 400 V (trifazate), cu valori nominale de 690 V disponibile pentru motoarele mai mari. Vom potrivi demarorul soft, contactorul de bypass și întrerupătorul de circuit la curentul de pe plăcuța de identificare a motorului dumneavoastră. Sunt posibile configurații personalizate pentru puteri mai mari.

Î3: Dulapul soft starter acceptă pornirea cu mai multe motoare?

Da, într-un aranjament secvenţial: un singur soft starter poate porni mai multe motoare unul după altul, fiecare cu propriul contactor de ieşire. După ce primul motor atinge viteza maximă și ocolește, soft starterul se deconectează de la acesta și se conectează la al doilea motor și așa mai departe. Acest lucru reduce costurile atunci când mai multe pompe sau ventilatoare de dimensiuni similare împart o stație. Cu toate acestea, toate motoarele trebuie să aibă aceiași parametri de pornire sau similari.

Î4: Ce se întâmplă dacă demarorul moale se defectează în timp ce motorul funcționează?

Odată ce motorul este la turație maximă și contactorul de bypass este închis, motorul funcționează direct de la rețea. În cazul în care placa de comandă a demarorului încet se defectează sau SCR-urile sunt deteriorate, motorul continuă să funcționeze neafectat. Defecțiunea va afecta doar următoarea încercare de pornire. Acest sistem de siguranță inerent este un avantaj operațional major.

Î5: Cât de lungă este rampa de pornire ușoară și poate fi reglată?

Timpul rampei de tensiune este complet reglabil, de obicei de la 0,5 la 60 de secunde și poate fi extins și mai mult dacă este necesar. Tensiunea inițială de pornire (kick start) este de asemenea reglabilă. Rampa optimă este determinată de motor și sarcină - suficient de lungă pentru a elimina șocul mecanic, suficient de scurtă pentru a limita încălzirea tiristorului în timpul pornirii.

Î6: Poate soft starterul să se ocupe de porniri frecvente?

Un soft starter este evaluat pentru un anumit număr de porniri pe oră (de obicei, până la 10 porniri grele). Această evaluare depinde de setarea curentului de pornire, timpul de rampă și dimensiunea motorului. Pentru aplicațiile care implică porniri foarte frecvente (de exemplu, transportoare de indexare), un VFD poate fi mai potrivit. Consultați-ne cu ciclul dumneavoastră de funcționare pentru dimensionarea corectă.

Î7: Ce întreținere necesită cabinetul?

Întreținerea regulată este minimă: verificare vizuală anuală a întreruperilor de alimentare, curățarea filtrelor de ventilație (dacă există) și verificarea funcțională a contactorului de bypass. SCR-urile nu au piese mobile și nu se uzează. Contactorul de bypass este principala componentă care poate fi întreținută, cu o durată de viață mecanică care depășește de obicei un milion de operațiuni, ceea ce se traduce în ani de funcționare.

Î8: Demarorul progresiv creează armonici pe rețeaua de alimentare?

Demaroarele cu tiristor generează curenți armonici numai în timpul rampelor scurte de pornire și oprire progresivă. În timpul funcționării de bypass în regim de echilibru, motorul atrage curent sinusoidal, astfel încât nu se produc armonici. Acest lucru le face mai prietenoase cu rețeaua decât unitățile AC, care pot genera armonici continue dacă nu sunt filtrate.

O rețea districtuală de alimentare cu apă — modernizare soft starter pentru 20 de stații de pompare

Fundal

O autoritate regională de apă din Europa de Est a gestionat o rețea de 20 de stații de pompare de la distanță, fiecare cu 2-4 pompe convenționale direct-on-line (DOL) pornite, cu o putere cuprinsă între 37 și 132 kW. Stațiile au fost critice pentru distribuirea apei în mai multe orașe, dar problemele recurente au cauzat costuri operaționale inacceptabile și întreruperi ale serviciului.

Provocarea

Problema principală a fost cea electrică. Curentul de pornire DOL brusc – de până la 7 ori la sarcină completă – a cauzat scăderi severe de tensiune pe liniile de distribuție rurale slabe. Acest lucru a declanșat releele de protecție la substațiile din apropiere, întrerupând ocazional alimentarea la stația de pompare în sine. Autoritatea s-a confruntat, de asemenea, cu costuri mari de întreținere mecanică: lovitură de berbec în timpul pornirii și opririi pompei, îmbinările țevilor rupte frecvent și supapele de reținere deteriorate, în timp ce aplicarea bruscă a cuplului a scurtat durata de viață a rulmentului și cuplajului pompei. Stațiile erau lipsite de echipaj și erau situate în zone îndepărtate, așa că orice echipament trebuia să fie robust, simplu și capabil să raporteze defecțiunile de la distanță.

De ce Dulapuri Soft Starter?

Autoritatea a evaluat atât VFD-urile, cât și soft starterele. VFD-urile ofereau controlul vitezei, dar erau considerate excesive - pompele erau proiectate să funcționeze la o viteză fixă ​​în raport cu o curbă statică a sistemului, unde supapele de reglare asigurau deja reglarea debitului. Dulapurile soft starter ofereau potrivirea ideală: eliminau supratensiunile curentului de pornire și ciocănirea fără a introduce pierderi continue de antrenare sau răcire complexă.

Factori cheie de selecție:

●  Contactorul de bypass intern al demarorului progresiv a însemnat că, odată pornit, motorul va consuma energie fără pierderi de tiristoare, menținând generarea de căldură din cabinet la minim în încăperile pompelor neventilate.

●  Funcția de oprire progresivă va scădea treptat pompa în timpul opririi, eliminând șocul de presiune care a provocat lovitura de berbec.

●  Interfața digitală simplă a dulapurilor și conexiunea RS485 Modbus integrate direct în rețeaua SCADA emergentă a autorității, permițând raportarea defecțiunilor fără vizite la fața locului.

●  Curentul de pornire redus a însemnat că grupurile electrogene existente (utilizate în timpul întreruperii rețelei) ar putea porni aceleași pompe fără cădere problematică de tensiune, extinzând capacitatea efectivă de rezervă.

Desfăşurare

Douăzeci de dulapuri standardizate de pornire uşoară (45 până la 160 A) au fost fabricate, testate în fabrică şi instalate în încăperile pompelor existente timp de şase luni. Fiecare dulap include un întrerupător de circuit principal, un demaror progresiv cu contactor de bypass, un releu electronic de suprasarcină, comunicație Modbus și o carcasă rezistentă la ploaie IP54. Punerea în funcțiune a implicat introducerea simplă a parametrilor pentru timpul de rampă și limita de curent și conectarea unui singur cablu Modbus la unitatea terminală de la distanță a stației.

Rezultate

●  Au fost eliminate perturbațiile de tensiune ale rețelei de la pornirea pompei. Nu au fost înregistrate alte deplasări ale stației de la modernizare.

●  Reparațiile la țevi s-au redus cu peste 80% în primul an, deoarece loviturile de berbec în timpul pornirii și opririi au fost eliminate prin profilarea pornirii și opririi soft.

●  Înlocuirea rulmenților și a garniturii pompei au prezentat o scădere măsurabilă, atribuită pornirii lină și cu cuplu scăzut.

●  Designul de ocolire a asigurat că camerele de alimentare rămân reci, chiar și în timpul funcționării prelungite a pompei cu solicitare ridicată; nu au avut loc defecțiuni de răcire a cabinetului.

●  Autoritatea primește acum starea de pornire/oprire, curentul de pornire și jurnalele de defecțiuni în timp real de la fiecare stație din SCADA, permițând răspunsul predictiv în loc de apeluri de urgență.

●  După un an, autoritatea a extins programul la zece stații suplimentare, adoptând dulapul soft starter ca standard pentru toate proiectele de modernizare DOL-to-soft.
