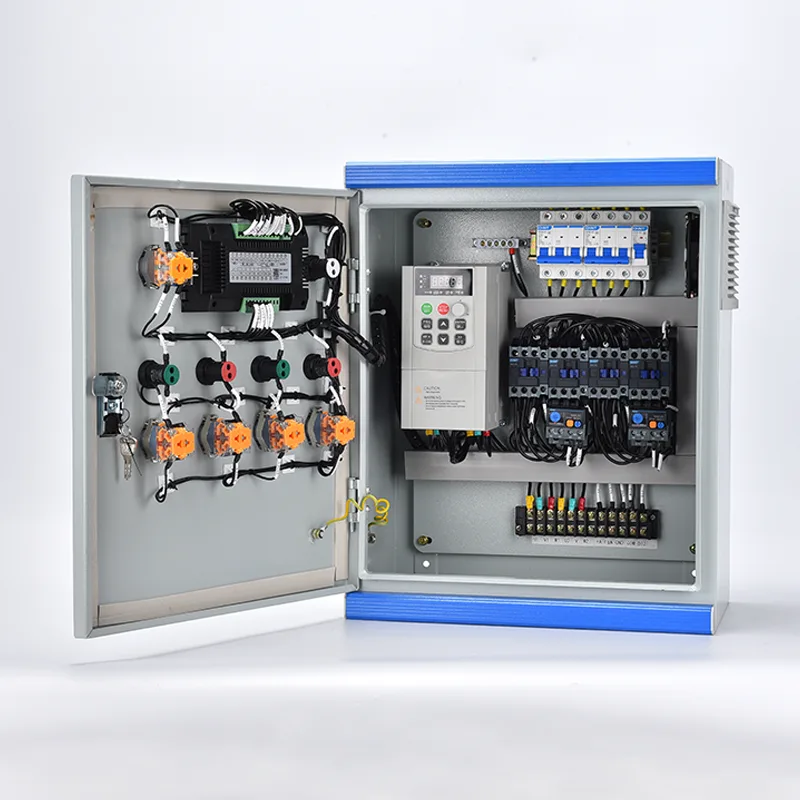

Panou de control HVAC

Fiecare panou de control HVAC este proiectat pentru cerințele specifice ale sistemului mecanic pe care îl guvernează – fie că este o singură unitate de tratare a aerului, o instalație de răcire cu mai multe pompe și turnuri de răcire sau un sistem de gestionare a zonei VAV la nivelul întregii clădiri. Carcasa panoului găzduiește întreaga infrastructură electrică: izolarea puterii de intrare, protecția circuitelor, demaroare de motoare (direct-on-line, stea-triunghi, soft starter sau variatoare de frecvență), relee de control, blocaje de siguranță și un controler dedicat - de obicei un PLC sau DDC - cu terminale pentru senzori de câmp pentru intrări de temperatură, umiditate, presiune, debit și calitatea aerului. Un ecran tactil HMI montat pe ușă sau un afișaj cu tastatură oferă operatorilor vizibilitate în timp real a sistemului și control al parametrilor. Conectivitatea prin BACnet, Modbus sau Ethernet/IP permite integrarea perfectă cu sistemele de management al clădirilor (BMS). Clasele carcasei de la IP42 la IP65 se potrivesc cu încăperile mecanice interioare, platformele de plante de pe acoperiș și locațiile exterioare expuse. Schemele de protecție cuprinzătoare acoperă scurtcircuit, suprasarcină, pierderi de fază, sub/supratensiune și scurgeri la pământ la fiecare circuit, cu interblocări de siguranță obligatorii conectate pentru oprirea alarmei de incendiu, protecție la îngheț și rezistență la fluxul de aer. Este menținută conformitatea deplină cu IEC 61439-1/2, IEC 60364 și cu standardele regionale de siguranță electrică.

Aplicații ideale

De la un singur dispozitiv de tratare a aerului la o instalație centrală la nivelul întregului campus, panourile de control HVAC oferă inteligența electrică centralizată care menține sistemele mecanice să funcționeze în siguranță, eficient și în coordonare cu rețeaua mai largă de automatizare a clădirilor.

Commercial Office Buildings & Mixed-Use Developments

Turnurile mari de birouri, centrele comerciale și complexele cu utilizare mixtă operează mai multe unități de tratare a aerului, răcitoare, turnuri de răcire și zone de ventilație. Panourile de control HVAC centralizează controlul și protecția fiecărui pachet mecanic - un panou AHU care gestionează ventilatoarele de alimentare și retur, serpentinele de răcire, amortizoarele economizoarelor și starea filtrului sau un panou al centralei de răcire care secvențiază mai multe compresoare, pompe primare și secundare și ventilatoare turn de răcire. Integrarea cu BMS-ul clădirii prin BACnet/IP sau Modbus permite managerilor de facilități să monitorizeze și să ajusteze toate sistemele de la o stație de lucru centrală.

Facilități industriale și de producție

Fabricile, fabricile de procesare și depozitele necesită adesea ventilație dedicată și răcire a procesului separat de aer condiționat de confort. Panourile de control din aceste medii gestionează ventilatoare de evacuare de mare putere, unități de aer de completare, sisteme de colectare a prafului și răcitoare de proces. Controlul bazat pe PLC cu protocoale de comunicare industrială acceptă logica de interblocare complexă - cum ar fi coordonarea ventilației cu funcționarea liniei de producție sau evacuarea cuptorului de proces. Carcasele rezistente cu protecție sporită împotriva prafului și umezelii fac față condițiilor ambientale dificile.

Centre de date și facilități critice pentru misiune

Răcirea centrului de date este o funcție critică 24/7. Panourile de control HVAC care gestionează dispozitivele de tratare a aerului din camera computerelor (CRAH), aparatele de aer condiționat din camera computerelor (CRAC), pompele de apă răcită și ventilatoarele condensatorului sunt proiectate pentru redundanță și fiabilitate. Intrarea dublă de alimentare, integrarea automată a comutatorului de transfer și ieșirile de alarmă sigure asigură răcirea continuă prin perturbări ale utilității. Controlul de înaltă precizie a temperaturii și umidității, cu conexiune Modbus/BACnet la platforma de gestionare a infrastructurii centrului de date (DCIM), asigură monitorizarea mediului în timp real.

Spitale și unități de sănătate

Sălile de operație, sălile de izolare, camerele curate și secțiile generale necesită fiecare relații specifice de calitate a aerului, temperatură, umiditate și presiune. Panourile de control HVAC din setările de asistență medicală gestionează aceste medii precise. Funcțiile critice de alarmă - temperatură ridicată/joasă, excursii ale umidității, pierderea fluxului de aer și starea filtrului - sunt conectate la apelul asistentei sau la sistemul central de monitorizare al clădirii. Panourile sunt proiectate pentru o întreținere ușoară și încorporează facilități de izolare care permit service-ul fără oprirea sistemului.

Hotels, Resorts & Hospitality

Confortul oaspeților este primordial. Panourile de control HVAC gestionează instalațiile centrale de răcire, sistemele de cazane, sistemele de tratare a aerului care deservesc spațiile publice și controlerele de zonă pentru unitățile ventiloconvector de pe etajele oaspeților. Programele preprogramate bazate pe ocupare reduc consumul de energie în perioadele de ocupare redusă, asigurând în același timp că camerele ating valorile de referință de confort până la ora de check-in.

Campusuri educaționale și clădiri instituționale

Clădirile universitare, școlile și facilitățile guvernamentale răspândite în mai multe structuri beneficiază de platforme standardizate de panouri de control HVAC. Camera mecanică a fiecărei clădiri este deservită de panouri dedicate pentru AHU, pompe și unități terminale, toate conectate în rețea la un BMS la nivelul întregului campus. Abordarea simplifică instruirea în întreținere și gestionarea pieselor de schimb.

Scufundare tehnică adâncă

Panourile de control HVAC sunt concepute ca ansambluri cuprinzătoare de distribuție a energiei, control al motoarelor și automatizări - fiecare proiectat la comandă pentru a se potrivi cu programul echipamentului mecanic și secvențele de funcționare.

Power Distribution and Circuit Protection

Secțiunea de intrare acceptă alimentare trifazată (de obicei 400V/480V, 50/60Hz) printr-un întrerupător principal blocabil sau un întrerupător, cu un rating de rezistență la scurtcircuit calculat pentru curentul de defect disponibil al amplasamentului. Distribuția în aval este organizată pe funcția echipamentului: ramuri separate pentru ventilatoare, pompe, compresoare și circuite de control. Protecția circuitului motorului este asigurată de întrerupătoare de circuit termomagnetice sau de separatoare cu siguranță adaptate la curentul de sarcină maximă a motorului, cu relee de suprasarcină (electronice sau termice) care asigură curbe de declanșare IEC Clasa 10/20/30. Puterea de control - de obicei 24 VAC, 24 VDC sau 230 VAC - este derivată de la un transformator de control dedicat cu circuite secundare sigure independent, izolând electronicele de control de tranzitorii de pe partea de putere.

Controlul motorului și metodele de pornire

În funcție de dimensiunea motorului, cerințele cuplului de pornire și toleranța sistemului mecanic pentru curentul de pornire, panoul încorporează metoda de pornire adecvată:

●  Direct-on-line (DOL): pentru ventilatoare și pompe mai mici de până la aproximativ 7,5 kW

●  Stea-triunghi: pentru motoarele de putere medie unde este necesar un curent de pornire redus

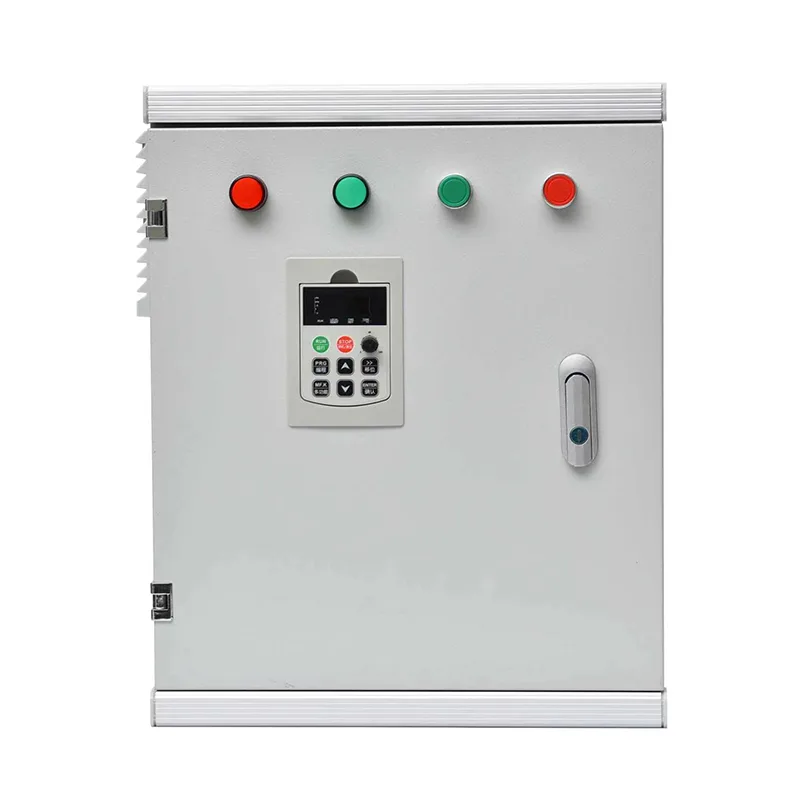

●  Demaror ușor: pentru pompe și ventilatoare în care accelerarea lină elimină lovitura de berbec sau alunecarea curelei

●  Variabilă de frecvență (VFD): pentru aplicații care necesită modularea vitezei în funcție de cerere, cum ar fi ventilatoarele de alimentare a UTA controlate de presiunea statică în conductă sau pompele secundare de apă răcită care răspund la presiunea diferențială în buclă

VFD-urile sunt specificate cu atenuare armonică încorporată (chokes DC link) și filtre de ieșire dV/dt unde lungimile cablurilor depășesc limitele producătorului. Toate unitățile sunt configurate pentru comunicare în serie cu controlerul panoului pentru referință la viteză și feedback de stare.

Platformă de controler: PLC vs. DDC

Arhitectura de control este selectată pe baza complexității aplicației și a cerințelor de integrare:

●  Controlele DDC sunt tipice pentru aplicațiile comerciale HVAC care se integrează într-un BMS prin BACnet MS/TP sau BACnet/IP nativ. Bibliotecile de aplicații preprogramate acoperă secvențele standard de AHU, chiller și cazan.

●  Controlul bazat pe PLC este specificat pentru medii industriale, secvențiere complexă cu mai multe compresoare sau în cazul în care sistemul trebuie să interfațeze cu echipamente non-HVAC, cum ar fi mașinile de proces. Platformele PLC acceptă logica ladder, blocul funcțional sau programarea textului structurat, cu comunicare Profinet, Ethernet/IP sau Modbus TCP.

●  Ambele platforme execută secvența de operare definită: programe de timp, bucle PID de temperatură/presiune, secvențiere de pornire/oprire, generare de alarme și înregistrare în timp de rulare.

Sensor Interface and Field Wiring

Blocurile de borne dedicate găzduiesc cablarea în câmp de la senzori de temperatură (termistori NTC, RTD, 4-20mA), traductoare de presiune și comutatoare, senzori de umiditate, comutatoare de verificare a fluxului de aer montate pe conducte, comutatoare de presiune diferențială pentru starea filtrului și semnale de feedback pentru supapă/actuator. Toate intrările analogice sunt filtrate și protejate împotriva tranzitorilor induși. Intrările digitale sunt izolate individual prin optocuple sau relee de interpunere. Defecțiunea senzorului este detectată și alarmată, cu strategii de rezervă configurabile - de exemplu, funcționarea implicită a ventilatorului cu viteză fixă ​​la pierderea senzorului de presiune în conductă.

HMI și interfață operator

Un ecran tactil color HMI montat pe ușă (de obicei de 7 inchi sau mai mare) sau indicatoare și butoane LED discrete oferă o interfață locală pentru operator. HMI afișează în timp real grafice privind starea sistemului - temperatură, umiditate, presiune, durata de funcționare a echipamentului, tendințe de consum de energie - cu tablouri de bord configurabile de utilizator. Ajustările parametrilor sunt protejate prin parolă cu mai multe niveluri de acces (operator, supervizor, inginer). Anunțul de alarmă include înregistrarea evenimentelor marcate cu ora și urmărirea confirmării. Pentru panourile integrate în BMS, HMI-ul poate servi ca instrument local de suprareglare și punere în funcțiune, mai degrabă decât interfața zilnică principală.

Safety Interlocks and Protection Logic

Funcțiile critice de siguranță sunt implementate într-o logică cablată independent de controler, asigurând o funcționare sigură chiar și în cazul defecțiunii procesorului:

●  Interfață de alarmă de incendiu: intrarea de contact fără tensiune de la panoul de incendiu forțează închiderea AHU și închiderea clapetei

●  Protecție la îngheț: termostatul de temperatură scăzută de pe serpentinele de apă declanșează unitatea și deschide supapa pentru a preveni explozia bobinei

●  Demonstrarea fluxului de aer: comutatorul de presiune diferențială în fluxul de aer previne punerea sub tensiune a încălzitorului electric sau pe gaz fără un flux de aer verificat

●  Comutatoarele pentru agent frigorific de înaltă și joasă presiune protejează compresoarele

●  Comutatoare seismice și vibrații acolo unde este cerut de codul local

Toate dispozitivele de blocare de siguranță sunt conectate în circuitul de declanșare al releului de control principal sau al PLC-ului de siguranță, asigurând oprirea imediată și necondiționată.

Constructii de incinte si mediu

Carcasa panoului este fabricată de la 1,5 mm până la 2,0 mm din tablă galvanizată sau din oțel inoxidabil cu un finisaj acoperit cu pulbere. Evaluările comune includ:

●  IP42/IP43 pentru încăperile mecanice interioare cu medii curate, cu temperatură controlată

●  IP54/IP55 pentru încăperile echipamentelor, incintele instalațiilor de pe acoperiș sau locații semi-expuse

●  IP65 for outdoor installations exposed to rain, dust, and direct sun

Gestionarea termică activă — ventilație cu aer forțat filtrat cu control termostatic al ventilatorului — este inclusă pentru panourile dense VFD sau mediile de instalare cu medii înalte. Pentru dulapurile exterioare, sunt specificate un copertina de protecție solară, un încălzitor anticondens și un feronerie din oțel inoxidabil rezistent la coroziune.

Comunicare și integrare BMS

Gateway-urile de comunicație traduc protocolul controlerului în coloana vertebrală BMS a unității. Sunt disponibile adaptoare native BACnet (MS/TP sau IP), Modbus RTU/TCP și opționale LonWorks sau Ethernet/IP. Toate punctele monitorizate - temperaturi, presiuni, debite, starea echipamentului, orele de funcționare, datele de energie și stările de alarmă - sunt vizibile pentru BMS. Reglarea de la distanță a punctului de referință și gestionarea programului permit optimizarea centralizată a energiei în întregul portofoliu de clădiri.

Energy Efficiency Features

Contorizarea integrată opțională măsoară consumul de sarcină la nivel de panou sau individual. Controlerul poate executa secvențe de optimizare a energiei, cum ar fi răcirea fără economizor, ventilația controlată la cerere (pe bază de CO₂), pornirea/oprirea optimă și resetarea temperaturii apei răcite în funcție de condițiile exterioare - reducând consumul anual de energie HVAC cu 15% până la 25% în comparație cu controlul cu parametri fix.

4. Întrebări frecvente

Î1: Panoul de control HVAC este un produs standard sau proiectat la comandă pentru fiecare proiect?

Fiecare panou este proiectat la comandă pentru a se potrivi cu programul echipamentului mecanic al proiectului, secvența de funcționare și lista de sarcini electrice. Inginerii noștri de aplicații lucrează din P&ID, fișele tehnice ale echipamentelor și specificațiile de control. Arhitecturile interne standardizate și bibliotecile de componente asigură o calitate consecventă, în timp ce se potrivește cerințelor specifice site-ului.

Î2: Ce platformă de controler utilizați - PLC sau DDC?

Oferim ambele și vă vom recomanda platforma potrivită în funcție de proiectul dvs. Controlerele DDC (BACnet-native) se potrivesc aplicațiilor comerciale de clădiri cu integrare BMS. PLC-urile sunt specificate pentru instalații industriale, secvențe complexe sau unde este necesară integrarea cu echipamente non-HVAC. Este disponibil suport pentru mai mulți furnizori - lucrăm cu mărci de top și putem oferi, de asemenea, alternative pentru platforme deschise.

Î3: Ce echipament HVAC poate controla panoul?

Panourile noastre sunt configurate pentru toate echipamentele HVAC obișnuite: unități de tratare a aerului (volum constant și VAV), unități de acoperiș ambalate, centrale de răcire (răcite cu aer și răcite cu apă), sisteme de cazane, turnuri de răcire, sisteme de pompare (primar, secundar și terțiar), unități ventiloconvectoare, ventilatoare cu recuperare de căldură și sisteme de evacuare/extracție a fumului. Panourile cu mai multe echipamente care gestionează o întreagă cameră mecanică sunt o ofertă standard.

Î4: Se poate integra panoul cu sistemul nostru existent de management al clădirii?

Da. Sunt disponibile protocoale de comunicație, inclusiv BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP și LonWorks. Vom confirma protocolul specific, rata de transmisie și lista de puncte în timpul fazei de inginerie pentru a asigura o integrare perfectă plug-and-play cu BMS-ul dumneavoastră.

Î5: Ce standarde și certificări de siguranță îndeplinesc panourile?

Panourile sunt proiectate și testate conform IEC 61439-1/2 pentru ansambluri de aparate de comutare și control de joasă tensiune. Toate componentele poartă marcaj CE. Sunt disponibile certificări regionale suplimentare (UL, UKCA etc.). Documentația completă a testului de acceptare din fabrică (FAT) este furnizată cu fiecare panou, inclusiv verificarea circuitelor, testarea rezistenței izolației, testarea secvenței funcționale și validarea interblocării de siguranță.

Î6: Cum este testat panoul înainte de expediere?

Fiecare panou este supus unui test cuprinzător de acceptare din fabrică, inclusiv: verificare punct la punct a cablajului, testare a rezistenței izolației (circuite de putere și control), testare completă funcțională a tuturor demaroarelor și variațiilor de motor, verificarea buclei de I/O controler, testarea simulată a secvenței de funcționare în raport cu narrativul de control aprobat, testarea HMI și interfața de comunicare și verificarea funcției de interblocare de siguranță. Un raport detaliat FAT este furnizat împreună cu panoul.

Î7: Ce întreținere este necesară după instalare?

Întreținerea anuală recomandată include: imagistica termică a conexiunilor de alimentare pentru a identifica terminațiile slăbite, verificarea funcțională a dispozitivelor de blocare de siguranță și opriri de urgență, verificarea calibrării senzorului, inspecția ventilatoarelor de răcire și a stării filtrelor și curățarea generală a interiorului carcasei. Toate componentele sunt accesibile prin ușile din față; Piesele de schimb critice, cum ar fi siguranțele și bobinele contactorului, sunt identificate în manualul de întreținere furnizat.

Î8: Puteți sprijini punerea în funcțiune pe teren?

Suportul pentru punerea în funcțiune la distanță prin apel video este inclus cu fiecare panou. Serviciile de punere în funcțiune la fața locului și de integrare BMS pot fi aranjate în funcție de locația și domeniul de aplicare al proiectului.

Un nou terminal de aeroport internațional — Implementarea panoului de control HVAC

Fundal

Un aeroport internațional important din Orientul Mijlociu a construit un nou terminal de pasageri pentru a satisface cerințele tot mai mari de capacitate. Terminalul, cu o suprafață de peste 700.000 de metri pătrați, a necesitat o infrastructură HVAC cuprinzătoare pentru a menține confortul pasagerilor în sălile de plecare, holurile de sosire, zonele de vânzare cu amănuntul, saloanele și zonele de manipulare a bagajelor la temperaturi exterioare extreme care ating 50°C.

Provocarea

Designul mecanic a specificat o centrală de răcire centrală cu 12 răcitoare centrifuge răcite cu apă, 48 de unități de tratare a aerului de la 15kW la 160kW, numeroase seturi de pompe de apă răcită (primare și secundare), ventilatoare turn de răcire, ventilatoare de recuperare a energiei și ventilație dedicată pentru manipularea bagajelor și zonele închise. Toate echipamentele au fost distribuite pe mai multe etaje mecanice și în incinte ale fabricii de pe acoperiș.

Antreprenorul electric al proiectului s-a confruntat cu un program dificil de construcție. Fabricarea pe șantier a panourilor de control individuale pentru fiecare echipament ar necesita un număr mare de electricieni pe șantier pentru perioade lungi, ar introduce variații de calitate și erori de coordonare a riscurilor între subcontractanții electrici și de control. Operatorul aeroportului a mandatat, de asemenea, integrarea completă a BACnet cu BMS-ul întreprinderii a unității pentru gestionarea centralizată a energiei și întreținerea predictivă.

Why Factory-Engineered HVAC Control Panels?

Echipa de proiect a ales să achiziționeze toate panourile de control HVAC ca ansambluri pre-testate, proiectate în fabrică. Avantajele au fost decisive:

●  Fiecare panou a fost proiectat pe baza programului echipamentului mecanic și a secvenței de operare a consultantului de control, asigurând o potrivire unu-la-unu între fiecare panou și echipamentul atribuit.

●  Toate distribuția internă a energiei, protecția motorului, VFD-urile, cablarea de control, logica PLC/DDC și configurația HMI au fost complet asamblate și testate în fabrică înainte de livrare — comprimând timpul la fața locului pentru montarea panoului, conectarea alimentării și terminarea cablurilor senzorilor de câmp.

●  Gateway-ul de comunicare BACnet a fost preconfigurat și o listă completă de puncte a fost furnizată integratorului BMS înainte de sosirea panourilor, eliminând depanarea îndelungată a protocolului de câmp.

●  Interblocarele de siguranță — oprirea alarmei de incendiu, protecția împotriva înghețului pentru serpentinele cu apă rece, interblocarea de verificare a fluxului de aer pentru încălzitoarele electrice — au fost conectate în fabrică cu verificare documentată, respectând cerințele stricte de siguranță ale autorităților aeroportuare.

●  Design consecvent al panourilor pentru toate cele 48 de UTA a simplificat instruirea operatorului și stocarea de piese de schimb pentru echipa de întreținere a aeroportului.

Desfăşurare

Au fost fabricate și livrate optzeci și șase de panouri de control HVAC - care acoperă răcitoarele, pompele, AHU-urile și sistemele de recuperare a energiei. Dimensiunile panourilor au variat de la carcase compacte cu montare pe perete pentru unități mici de ventilație până la dulapuri cu mai multe secțiuni pe podea pentru AHU de 160 kW cu VFD integrate. Toate panourile au încorporat gateway-uri de comunicație BACnet/IP și ecrane tactile HMI montate pe ușă pentru accesul operatorului local. Panourile au fost livrate preprogramate și testate FAT, cu pachetul de documentație al fiecărui panou incluzând diagrame de cablare așa cum au fost construite, imprimări logice controlerului și certificate FAT.

Rezultate

●  Timpul de punere în funcțiune la fața locului a fost redus cu aproximativ 50% în comparație cu estimările bugetare bazate pe panouri tradiționale fabricate la fața locului, ajutând terminalul să își respecte termenul limită de deschidere.

●  Programul FAT din fabrică a identificat și rectificat 12 conflicte logice de secvență în timpul testării preliminare — probleme care altfel ar fi apărut în timpul depanării costisitoare la fața locului.

●  Integrarea completă a BACnet cu BMS-ul aeroportului a fost realizată în trei săptămâni de la punerea sub tensiune a panoului, toate cele 86 de panouri raportând date operaționale și acceptând comenzi de supraveghere.

●  În primul an de funcționare, datele înregistrate de BMS au permis echipei unităților să optimizeze programele de resetare a temperaturii apei răcite, obținând o reducere cu 12% a consumului de energie al centralei de răcire în comparație cu proiectul inițial de referință.

●  Antreprenorul de întreținere al aeroportului a raportat lucrări corective minime, creditând proiectarea standardizată a panoului și documentația cuprinzătoare pentru familiarizarea eficientă a echipei.
