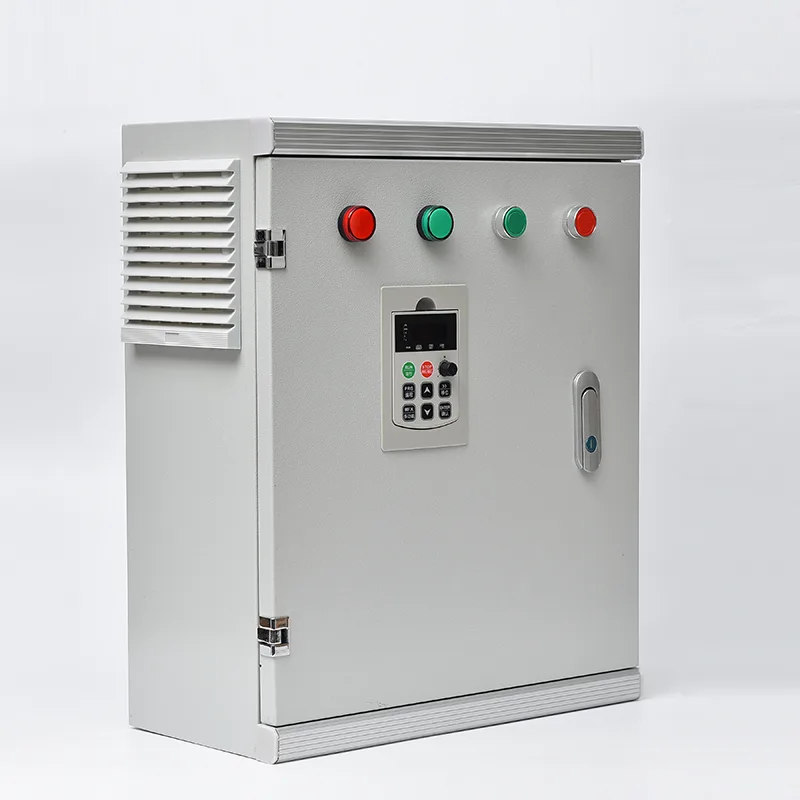

Cutie inteligentă de control a irigațiilor

Cutia de control integrează un PLC sau un controler de irigare dedicat, întrerupătoare, contactoare de pompă sau VFD, terminale de ieșire pentru supapă, un transformator de control și protecție la supratensiune într-o singură carcasă montată pe perete sau pe podea. Acceptă intrări de la senzori de umiditate a solului, pluviometre, senzori de temperatură și umiditate, debitmetre și transmițătoare de presiune, apoi execută programe de irigare programate în zone configurabile - de obicei 4 până la 120 de electrovalve în funcție de model - fie secvențial, fie în grupuri suprapuse. Logica de pornire a pompei asigură că pompa principală sau pompa de rapel se cuplează înainte ca orice supapă să se deschidă și se oprește după ce toate supapele se închid, prevenind funcționarea uscată și supratensiunile de presiune. Un modul de comunicare integrat 4G/LoRa/Wi-Fi transmite date de câmp în timp real și starea operațională către o platformă cloud, unde cultivatorii pot vedea istoricul irigațiilor, pot ajusta programele și pot primi alarme de eroare prin intermediul aplicației pentru smartphone sau a tabloului de bord web. Controlul fertirigarii pe mai multe canale este disponibil ca o opțiune, permițând dozarea precisă a îngrășământului lichid sau a acidului prin pompe de injecție configurabile pe baza valorilor țintă de EC și pH. Carcasa este fabricată din oțel galvanizat sau inoxidabil cu acoperire cu pulbere rezistentă la intemperii, clasificată IP55 sau mai mult pentru instalare în exterior. Compatibilitatea cu energia solară cu baterie de rezervă este disponibilă pentru site-urile în afara rețelei, în timp ce modelele standard de curent alternativ acoperă surse de la 110 V până la 415 V monofazate sau trifazate.

Aplicații ideale

De la mici tuneluri horticole până la operațiuni vaste de livezi, Smart Irrigation Control Box înlocuiește irigarea manuală și presupunerile cu gestionarea automată a apei, condusă de senzori, care răspunde la ceea ce are nevoie de fapt cultura.

Irigare Agricolă și Cultură Largă

Culturile de câmp la scară largă, livezile și podgorii beneficiază de irigare automată multi-zonă care gestionează zeci de supape solenoide în întreaga proprietate. Controlerul secvențiază zonele una câte una pentru a menține presiunea stabilă a sistemului în timp ce furnizează apă în funcție de pragurile de umiditate a solului, stadiul de creștere a culturii și datele locale de evapotranspirație. Integrarea debitmetrului oferă confirmarea în timp real că fiecare ciclu de irigare a livrat volumul dorit, semnalând imediat blocajele sau ruperea conductelor.

Sere și culturi protejate

Mediile cu efect de seră necesită un control precis al apei și al nutrienților într-un spațiu de creștere restrâns. Cutia de control se integrează cu senzori de mediu - temperatură, umiditate, intensitate luminii și umiditate substrat - pentru a declanșa irigarea în funcție de cererea plantei, mai degrabă decât de cronometre fixe. Injectoarele de fertirigare multicanal dozează îngrășământ lichid și ajustatoare de pH sub control EC/pH în buclă închisă, asigurând că fiecare cultură primește rețeta exactă de nutrienți la concentrația potrivită. Accesul de la distanță permite cultivatorilor să monitorizeze mai multe golfuri de seră de la un singur smartphone.

Peisaj și spațiu verde municipal

Parcurile, terenurile de sport, terenurile de golf și amenajarea peisajului de pe marginea drumurilor operate de autoritățile municipale necesită irigare fiabilă și programabilă pe amplasamente dispersate. Cutia de control gestionează mai multe stații de supapă solenoidală într-un program bazat pe timp sau declanșat de senzor, cu intrarea senzorului de ploaie suspendând automat irigarea pe vreme umedă pentru a evita risipa de apă. Conectivitatea 4G permite gestionarea centralizată de la un centru de operațiuni al orașului, reducând nevoia ca echipajele de întreținere să viziteze fiecare locație.

Ferme la distanță alimentate cu energie solară

Multe zone agricole nu dispun de electricitate fiabilă din rețea. Cutia de control poate fi configurată cu o matrice de panouri solare, un banc de baterii și ieșiri de electrovalve de blocare DC de putere redusă pentru o funcționare complet autonomă în afara rețelei. Controlerul gestionează pornirea pompei (de la un foraj alimentat cu energie solară sau alimentarea rezervorului), secvențierea supapelor în zone și transmisia de date - toate alimentate de sistemul fotovoltaic la fața locului.

Horticultură, Pepiniere și Culturi Speciale

Pepinierele de containere, fermele de fructe de pădure și operațiunile de tăiat flori iriga frecvent zone mici cu diferite tipuri de culturi, fiecare necesitând regimuri de udare distincte. Cutia de control acceptă programe programate pe zonă cu ore de pornire independente, durate de rulare și rețete de fertirigare. Anularea bazată pe umiditatea solului previne udarea excesivă a culturilor sensibile, în timp ce secvențele de stropire împotriva înghețului pot fi declanșate de pragurile senzorului de temperatură.

Districte de irigații și scheme comunale

În regiunile în care apa este alocată după volum sau timp cultivatorilor individuali, cutia de control acceptă cardul IC sau autentificarea utilizatorului RFID pentru contorizarea apei agricole. Consumul fiecărui utilizator este înregistrat și încărcat pe platforma de management, permițând alocarea de apă bazată pe taxe, limitele anuale de retragere și oprirea automată a pompei atunci când cotele sunt depășite.

3. Scufundare tehnică adâncă

Smart Irrigation Control Box combină secvențierea bazată pe PLC, procesarea intrării cu mai mulți senzori și gestionarea energiei de calitate industrială într-o singură carcasă testată din fabrică, oferind o automatizare fiabilă și nesupravegheată a irigației în diverse condiții de teren.

Nucleul controlerului și logica de programare

Cutia de control este construită în jurul unui PLC industrial sau controler de irigare dedicat cu I/O configurabil. Controlerul execută programe de irigare care definesc ce zone se activează, în ce ordine, pentru cât timp și în ce condiții de pornire. Opțiunile de programare includ bazate pe timp (zile și ore specifice), bazate pe senzori (pragul de umiditate a solului, detectarea ploii) și bazate pe intervale (la fiecare N ore sau zile). Controlerul gestionează, de asemenea, logica de pornire a pompei: releul pompei principale se închide înainte ca primul solenoid al supapei să se activeze și rămâne închis până când ultima supapă se închide plus o perioadă configurabilă de pornire pentru spălarea conductei principale. Această secvențiere previne deschiderea supapei împotriva unei pompe uscate, elimină loviturile de berbec de la pornirile și opririle bruște și protejează pompa de funcționarea cu cap mort. Pentru operarea cu mai multe zone, o întârziere reglabilă între zone permite ca presiunea sistemului să se stabilizeze între tranzițiile supapei.

Intrare senzor și monitorizare a mediului

Cutia de control acceptă o gamă de intrări pentru senzori de câmp: semnale analogice 4–20 mA sau 0–10 V de la sondele de umiditate a solului, transmițătoare de presiune și debitmetre; intrări digitale de impulsuri de la debitmetre și pluviometre; intrări digitale de pornire/oprire de la întrerupătoarele cu flotor și presostatele; și date RS485 Modbus RTU de la senzori de sol multi-parametri care măsoară umiditatea, temperatura și conductibilitatea electrică. Controlerul scanează continuu toate intrările, comparând citirile cu pragurile definite de utilizator. Dacă umiditatea solului scade sub țintă, se declanșează irigarea. Dacă sunt detectate precipitații, irigarea programată este suspendată. Dacă debitul se abate de la intervalul așteptat, este generată o alarmă de rupere a conductei sau emițător blocat. Toate datele senzorului sunt marcate în timp și sunt înregistrate pentru analiza tendințelor.

Ieșiri de control al supapelor și pompei

Ieșirile supapelor sunt de obicei de 24 VAC sau 12 VDC, compatibile cu electrovalvele standard de irigare. Configurația de ieșire acceptă atât solenoizi de blocare AC (impuls momentan pentru deschidere/închidere) cât și solenoizi de blocare DC pentru aplicații off-grid cu putere redusă. Ieșirile pompei sunt contacte releu nominale pentru bobina contactorului motorului pompei sau comanda de pornire VFD. Pentru site-urile care utilizează pompe cu viteză variabilă, o ieșire analogică de 4–20 mA sau 0–10 V oferă referință de viteză la un VFD pe baza presiunii sistemului sau a cererii de debit. Fiecare ieșire este fuzibilă individual și izolată optic de controler pentru a preveni ca defecțiunile de cablare în câmp să deterioreze procesorul.

Comunicare și management de la distanță

Cutia de control include un modem celular 4G, modul LoRa, interfață Wi-Fi sau port Ethernet, în funcție de infrastructura site-ului. Datele sunt transmise către o platformă cloud folosind protocolul MQTT sau HTTP. Platforma oferă un tablou de bord web și o aplicație pentru smartphone (iOS și Android) pentru monitorizarea în timp real a tuturor senzorilor și ieșirilor conectate, ajustarea programului de la distanță, anularea manuală a supapelor sau pompelor individuale, notificare de alarmă prin mesaj push sau SMS și reprezentarea grafică a datelor istorice privind umiditatea solului, debitul, presiunea și evenimentele de irigare. Pentru site-urile cu un sistem SCADA existent, controlerul acceptă Modbus RTU peste RS485 sau Modbus TCP, expunând toate punctele I/O și parametrii de configurare pentru integrare directă fără stratul cloud.

Integrarea prin fertirigare

Când este inclus modulul opțional de fertirigare, cutia de control gestionează unul până la patru canale de injecție, fiecare cu o pompă de dozare sau un injector venturi dedicat. Controlerul monitorizează debitmetrul principal de irigare pentru a calcula rata de injecție necesară pe baza raportului țintă de îngrășământ, apoi modulează pompa de dozare pentru a menține valoarea de referință. În configurațiile controlate EC/pH, senzorii din linia principală de irigare sau din linia de retur oferă feedback, iar controlerul ajustează ratele de injecție prin bucla PID pentru a menține concentrația nutrienților și pH-ul în benzi definite. Ieșirile de control ale agitatorului mențin rezervoarele de îngrășământ amestecate.

Configurare sursă de alimentare și în afara rețelei

Cutia de control standard funcționează de la o sursă de alimentare monofazată 110–240 VAC sau trifazată 380–415 VAC. Un transformator de control oferă 24 VAC/VDC pentru controler și ieșirile supapei. Configurațiile în afara rețelei integrează un regulator de încărcare solar MPPT, o matrice fotovoltaică (de obicei, de la 300 W la 1.000 W) și un banc de baterii cu ciclu profund (12 V sau 24 V). Controlerul monitorizează starea de încărcare a bateriei și poate reduce sarcinile necritice sau poate amâna irigarea programată dacă tensiunea bateriei scade la un prag de putere redusă definit de utilizator. Electrovalvele cu blocare DC, care consumă energie numai în timpul impulsului de deschidere/închidere momentan, sunt specificate pentru site-urile solare pentru a minimiza cerințele de capacitate a bateriei.

Incinta si protectia mediului

Carcasa este fabricată din tablă de oțel galvanizată de 1,5–2,0 mm sau oțel inoxidabil de grad 304 cu acoperire cu pulbere rezistentă la UV. Clasamentul standard IP55 se potrivește pentru montarea pe perete în aer liber sau montarea pe stâlp pe marginea zonei irigate. Pentru mediile predispuse la inundații sau cu umiditate ridicată, este disponibil IP65. Un baldachin pentru soare este recomandat pentru instalațiile cu soare direct în climat tropical. Intrarea cablului se face prin presetupe de compresie clasificate IP de pe baza carcasei. Ventilația internă este pasivă, drenurile de aerisire egalizează presiunea, excluzând umiditatea și insectele. Toate plăcile de circuite interne sunt acoperite conform pentru a preveni coroziunea din cauza umidității și a vaporilor chimici din agricultură. Dispozitivele de protecție la supratensiune pe liniile de alimentare și comunicații de intrare protejează împotriva tranzitorii induse de fulgere. Un izolator principal cu blocare a ușii oferă acces sigur la întreținere. Controlerul stochează toate programele, programele și datele înregistrate în memorie nevolatilă, asigurând pierderea zero de date în timpul întreruperilor de alimentare.

4. Întrebări frecvente

Î1: La ce tipuri de senzori se poate conecta cutia de control?

Cutia de control acceptă: senzori de umiditate a solului (tip tensiometric, capacitiv sau TDR cu ieșire 4–20 mA, 0–10 V sau Modbus RS485), pluviometre (intrare impuls), debitmetre (puls sau 4–20 mA), transmițătoare de presiune (4–20 mA), senzori de temperatură și umiditate (4–20 mA), senzori de temperatură și umiditate (4–20 mA), comutatoare de nivel sau modbus și transmițătoare. rezervoare și datele stației meteo (prin Modbus de la o stație meteo externă sau API-ul cloud). Inginerii noștri vor confirma compatibilitatea senzorilor în timpul specificației proiectului.

Î2: Câte zone de irigare poate gestiona o cutie de control?

Configurațiile standard acceptă 4 până la 24 de zone cu fir. Modulele de extindere permit scalarea la 48, 72 sau mai multe zone. Pentru implementări foarte mari, unitățile terminale fără fir de la distanță care comunică prin LoRa pot controla grupuri de supape suplimentare de până la câțiva kilometri de cutia principală de control, permițând gestionarea centralizată a sutelor de zone dintr-o proprietate.

Î3: Cutia de control poate funcționa fără alimentarea rețelei?

Da. O configurație în afara rețelei este disponibilă cu controler de încărcare solar MPPT integrat, panouri fotovoltaice și stocare a bateriei cu ciclu profund. Electrovalvele cu blocare DC sunt utilizate pentru a minimiza consumul de energie. Controlerul monitorizează starea bateriei și va amâna operațiunile necritice dacă tensiunea scade la un prag de putere scăzută. Această configurație este utilizată pe scară largă în fermele și pășunile îndepărtate, unde alimentarea cu energie a rețelei este neeconomică.

Î4: Pot controla sistemul de irigare de pe smartphone-ul meu?

Da. Cutia de control transmite date către o platformă cloud prin 4G, Wi-Fi sau Ethernet. Puteți vizualiza în timp real umiditatea solului, datele debitului și starea supapei; porniți sau opriți irigarea de la distanță; ajustarea programelor și a pragurilor; și primiți notificări de alarmă prin mesaj push sau SMS - toate din aplicația pentru smartphone-ul însoțitor sau tabloul de bord web.

Î5: Cum gestionează controlerul protecția pompei?

Secvențele controlerului pornesc pompa înainte de deschiderea oricărei supape și pompa se oprește după ce toate supapele se închid, prevenind funcționarea cu cap mort. Dacă debitmetrul nu detectează nici un debit în ciuda funcționării pompei, este generată o alarmă de funcționare uscată și pompa este oprită. Intrarea senzorului de presiune permite protecția declanșării la presiune înaltă și la presiune joasă. Ieșirea pompei poate fi interfațată cu un soft starter sau VFD pentru motoarele mai mari.

Î6: Ce se întâmplă cu irigarea dacă se pierde comunicarea?

Controlerul stochează toate programele și programele în memoria locală nevolatilă. Dacă comunicarea cu platforma cloud este pierdută, controlerul continuă să execute programul programat în mod autonom folosind ceasul intern în timp real. Condițiile de pornire bazate pe senzori (umiditatea solului, pluviometru) continuă să funcționeze. Când comunicarea este restabilită, datele din buffer se sincronizează cu cloud.

Î7: O singură casetă de control poate gestiona atât irigarea, cât și fertirigarea?

Da. Modulul opțional de fertirigare gestionează unul până la patru canale de injecție cu pompă dedicată sau control venturi. Dozarea se poate baza pe timp, injecție proporțională cu debitul sau controlul EC/pH în buclă închisă folosind feedback de la senzorii din conducta principală de irigare. Ieșirile agitatorului mențin rezervoarele de îngrășământ în suspensie.

Î8: Ce întreținere necesită cutia de control?

Întreținerea de rutină este minimă: inspecție vizuală lunară a carcasei și a etanșării ușii, verificarea trimestrială a terminațiilor de alimentare pentru etanșeitate și testarea funcțională anuală a tuturor ieșirilor supapelor și intrărilor senzorilor. Dacă este instalat un sistem de energie solară, bornele bateriei și nivelurile de electroliți (pentru bateriile inundate) trebuie inspectate trimestrial. Controlerul în sine nu are piese mobile și nu necesită înlocuire programată.

5.O operațiune de livadă la scară largă — Desfășurare automată de irigare în mai multe zone

Fundal

O întreprindere pomicolă din sudul Europei gestiona 180 de hectare de livezi de fructe cu sâmburi și citrice pe teren ondulat. Irigarea a fost extrasă din mai multe foraje și dintr-un rezervor comun, distribuite printr-o rețea de linii principale către aproximativ 90 de grupuri de supape solenoide care deservesc blocuri individuale de livezi. Operațiunea a fost irigat pe orare fixe, gestionate manual de muncitorii de câmp, care au condus între blocuri pentru a deschide și închide robinetele pe tot parcursul zilei și nopții.

Provocarea

Operarea manuală a supapelor a fost laborioasă și imprecisă. Irigatoarele au aplicat același timp de funcționare, indiferent de variația de umiditate a solului între blocuri, ceea ce duce la suprairigare în zonele dominante cu argilă și subirigare pe crestele nisipoase. În timpul verii de vârf, echipa sa chinuit să finalizeze toate seturile programate în 24 de ore. Pornirile pompei erau adesea necoordonate cu pozițiile supapelor - supapele erau deschise înainte ca pompa să funcționeze, provocând blocaje de aer și ciocănii de berbec care au deteriorat fitingurile principale. Pompele de foraj ale fermei au funcționat și împotriva supapelor închise la sfârșitul schimburilor, declanșând suprasarcini. Injecția de îngrășământ a fost efectuată printr-un sistem venturi manual separat, fără înregistrarea dozelor de aplicare pe bloc.

Producătorul dorea un singur sistem de control integrat care să poată gestiona toate supapele, pompele și fertirigarea, să fie monitorizate de la distanță și să reducă munca de irigare la un rol de supraveghere.

De ce cutii inteligente de control pentru irigare?

Structura blocului fermei a sugerat o arhitectură centralizată: o cutie de control principală la magazia pompei care gestionează toate pornirile pompei și presiunea din conducta principală, cu unități terminale fără fir LoRa de la fiecare grup de supape satelit comunicând înapoi cu controlerul principal. Acest lucru a evitat tăierea cablurilor de control peste livadă.

Cutia de control a fost configurată cu șase canale de ieșire a pompei (patru găuri de foraj, două pompe de amplificare), o intrare de transmițător de presiune pe linia principală, intrări debitmetru pe fiecare descărcare a pompei pentru protecție împotriva funcționării uscate și urmărire totalizată a debitului și 90 de ieșiri de supape fără fir prin RTU-urile satelit. A fost implementată o rețea de monitorizare a umidității solului - șase sonde de capacitate cu adâncimi multiple în zone reprezentative de sol - conectate la controler prin Modbus RS485.

Fertirigarea a fost integrată prin trei canale de dozare, fiecare cu o pompă de injecție cu viteză variabilă controlată prin logica proporțională cu debitul. Controlerul a monitorizat debitmetrul principal și a ajustat rata de injecție pentru a menține o concentrație țintă de îngrășământ, indiferent de blocurile care irigau.

Programarea a fost structurată pe blocuri de livadă, pragurile de umiditate ale solului determinând dacă va continua un ciclu de irigare programat pentru fiecare bloc. Intrarea pluviometrului a suspendat automat toate irigațiile programate timp de 24 de ore după 5 mm de precipitații. Toate datele au fost transmise către platforma cloud prin 4G, oferind managerului fermei un singur tablou de bord pentru întreaga operațiune.

Desfăşurare

Două cutii inteligente de control pentru irigare au fost instalate la cele două magazi de pompare principale, cu 16 RTU fără fir LoRa distribuite în livadă. Sistemul controla șase pompe, 90 de supape de irigare și trei canale de fertirigare. Energia a fost furnizată prin rețea la magaziile de pompe; RTU-urile erau alimentate cu energie solară cu baterii interne. Instalarea și punerea în funcțiune au fost finalizate pe parcursul a patru săptămâni în afara perioadei de recoltare, cu electrovalvele existente ale fermei și contactoarele pompei păstrate.

Rezultate

●  Manopera de irigare a fost redusă de la o echipă de teren de patru persoane la un supervizor care monitorizează tabloul de bord din cloud și efectuează inspecții ocazionale pe teren.

●  Consumul de apă a scăzut cu aproximativ 28% în primul sezon complet, ca urmare a programării blocurilor bazate pe umiditatea solului, care a eliminat irigarea inutilă pe soluri mai grele.

●  Apelurile de întreținere legate de pompă au scăzut semnificativ: declanșările de funcționare uscată au fost eliminate prin protecția bazată pe debit, iar daunele loviturilor de aripă la fitingurile principale au încetat cu succesiunea coordonată a pompei-supape.

●  Utilizarea îngrășămintelor a fost redusă cu 15% prin injectarea proporțională cu debitul, iar înregistrările aplicațiilor pe bloc sunt acum înregistrate automat pentru conformitate și evaluarea agronomică.

●  Managerul fermei a raportat că abilitatea de a vizualiza starea întregului sistem de irigare pe un smartphone, în special în timpul orelor libere și în weekend, a fost un beneficiu operațional semnificativ.
