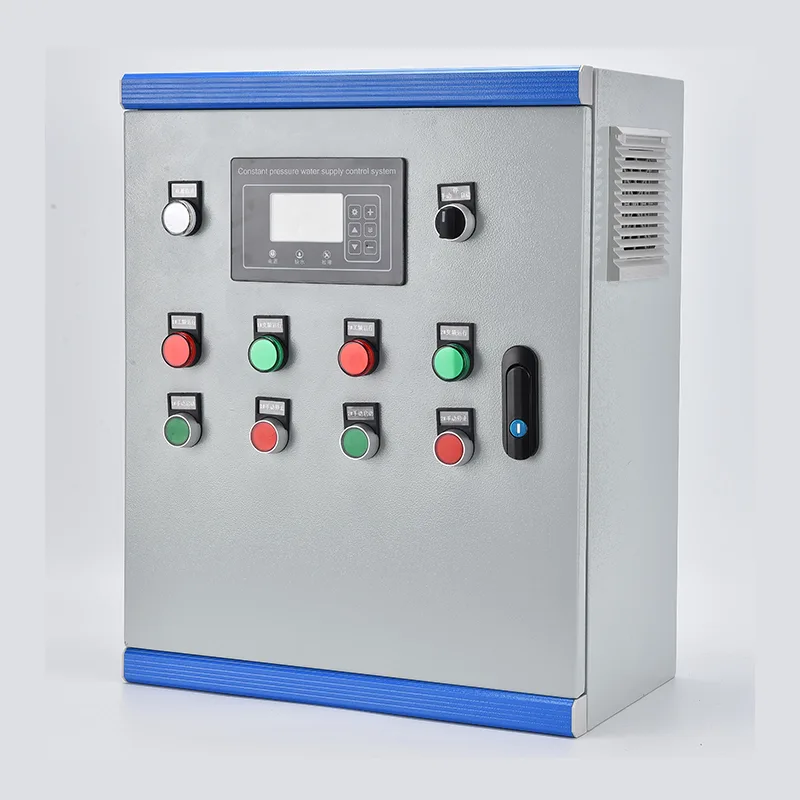

Cabinet de control al alimentării cu apă la presiune constantă

Cabinetul de control al alimentării cu apă cu presiune constantă integrează un controler VFD, PLC sau dedicat pompei, întrerupătoare de circuit de intrare, contactori de ieșire per pompă, transformator de control și interfață transmițător de presiune într-o singură carcasă pe podea. Puterea nominală se întinde de la 0,75 kW la 400 kW la 380–480 V trifazat. Un senzor de presiune de pe colectorul principal transmite un semnal de 4–20 mA către controler, care compară continuu presiunea reală cu valoarea de referință definită de utilizator și ajustează frecvența de ieșire a VFD printr-o buclă PID pentru a menține reglarea în ±0,02 MPa. În sistemele cu mai multe pompe, pompa principală funcționează sub control VFD, în timp ce pompele cu întârziere sunt pornite sau renunțate secvenţial pe măsură ce cererea fluctuează. Balanțe de rotație de serviciu ore de funcționare la toate pompele. Protecția acoperă funcționarea uscată, suprasarcină, pierderea de fază, scurtcircuit și suprapresiune. Un ecran tactil HMI montat pe ușă afișează presiunea sistemului, starea pompei, frecvența, jurnalele de defecțiuni și datele de energie. Comunicarea prin Modbus RTU/TCP sau gateway cloud 4G opțional permite monitorizarea de la distanță și integrarea SCADA. Carcasa este fabricată din oțel galvanizat cu acoperire cu pulbere, clasificată standard IP54 sau până la IP65 pentru utilizare în exterior.

Aplicații ideale

Acolo unde presiunea apei trebuie să rămână constantă în ciuda schimbării cererii, dulapul de control al alimentării cu apă cu presiune constantă înlocuiește stocarea gravitațională și pomparea cu viteză fixă ​​cu un control automat, care răspunde la cerere.

Stații municipale de alimentare cu apă și de amplificare

Rețelele urbane de apă se confruntă cu variații mari de presiune între orele de vârf și perioadele de debit scăzut peste noapte. Dulapul menține presiunea constantă în punctele de rețea desemnate prin modularea vitezei și treptei pompei, eliminând căderile și supratensiunile care stresează îmbinările țevilor și generează reclamații de service. Pentru stațiile de amplificare de-a lungul rețelei de transmisie lungi, bucla PID se adaptează la schimbarea presiunii din amonte și la absorbția variabilă în aval.

Clădiri înalte rezidențiale și comerciale

Turnurile de apartamente, hotelurile și blocurile de birouri au nevoie de presiune fiabilă la etajele superioare. Un dulap cu presiune constantă cu mai multe pompe verticale cu mai multe etape ajustează automat puterea pentru a se potrivi cu cererea în funcție de ocupare - mai mică la amiază, mai mare în timpul vârfurilor de dimineață și seara. Sistemul elimină necesitatea rezervoarelor voluminoase pentru acoperiș împreună cu sarcina lor structurală, riscul de legionelă și cerințele de acces la întreținere.

Proces industrial și apă de răcire

Fabricile de producție, unitățile de procesare a alimentelor și centralele electrice necesită apă de proces la o presiune strict controlată. Dulapul furnizează turnuri de răcire, linii de spălare, alimentare cazan și circuite de apă de producție cu o precizie de reglare potrivită nevoilor procesului. Controlul bazat pe VFD elimină risipa de energie și uzura supapelor asociate cu reglajul.

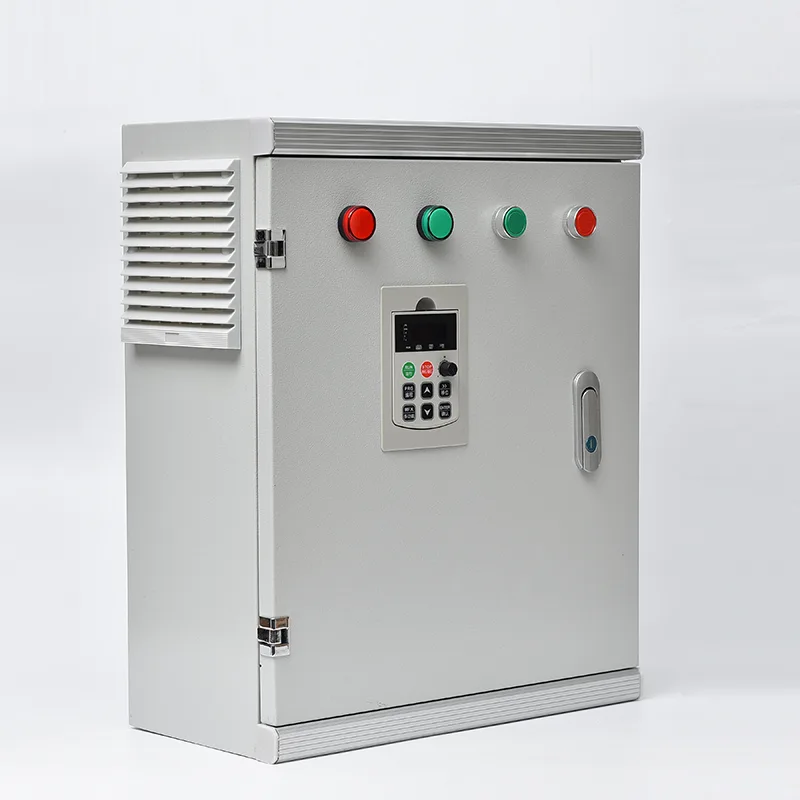

Irigatii agricole

Sistemele de picurare, sprinklere și pivot central la scară largă au nevoie de debit variabil la presiune stabilă în zonele de câmp cu caracteristici diferite ale emițătorului. Dulapul gestionează mai multe configurații de pompe, inclusiv pompe submersibile de foraj și pompe orizontale de amplificare, potrivind automat puterea la numărul de zone deschise de irigare. Protecția încorporată împotriva funcționării uscate protejează pompele în timpul modificărilor nivelului apei sursei.

Alimentare cu apă rurală și comunitară

Sistemele satelor și așezările de la distanță beneficiază de gestionarea automată a presiunii care înlocuiește funcționarea manuală a pompei. Integrat cu un senzor de nivel al rezervorului de stocare, dulapul pornește și se oprește automat pentru a menține umplerea rezervorului, oferind în același timp o presiune constantă consumatorilor. Monitorizarea de la distanță prin 4G permite unui singur operator să gestioneze mai multe stații împrăștiate de pe un telefon mobil sau SCADA central.

Hotel, stațiune și ospitalitate

Stațiunile și facilitățile de agrement cu clădiri răspândite pe un site necesită o presiune uniformă pentru camerele de oaspeți, bucătării, spălătorie și amenajarea teritoriului. Dulapul gestionează mai multe pompe pentru a satisface cererea maximă de dimineață și seara, reducând în același timp energia în timpul orelor de vârf, sistemul fiind în mare parte în modul de repaus peste noapte.

Scufundare tehnică adâncă

Cabinetul de control al alimentării cu apă cu presiune constantă combină controlul vitezei VFD, secvențierea pompelor bazată pe PLC și protecția completă într-o singură carcasă asamblată din fabrică, oferind un management autonom al presiunii pentru instalațiile cu o singură pompă până la mai multe pompe.

Reglarea presiunii PID în buclă închisă

Un transmițător de presiune pe conducta colectoare principală transformă presiunea apei într-un semnal analog de 4–20 mA. Controlerul rulează un algoritm PID digital: câștigul proporțional determină cât de agresiv răspunde sistemul la abaterea presiunii, timpul integral elimină decalajul la starea de echilibru, iar amortizarea derivată suprimă depășirea în timpul schimbărilor bruște de debit. Ieșirea PID setează direct referința de frecvență VFD, ajustând viteza pompei pentru a se potrivi cererii în timp real. Precizia tipică de reglare se menține în ±0,02 MPa odată reglată la caracteristicile specifice ale sistemului - lungimea conductei, curba pompei și volumul vasului sub presiune.

Logica de secvențiere cu mai multe pompe

Când cererea depășește capacitatea unei singure pompe acționate de VFD, controlerul pune în funcțiune pompe suplimentare. Pompa plumb funcționează sub control VFD. Dacă atinge frecvența maximă și presiunea încă scade sub valoarea de referință, controlerul transferă această pompă la funcționarea cu viteză fixă ​​prin contactorul său de bypass și pornește o pompă de întârziere sub control VFD. Pe măsură ce cererea scade și VFD atinge frecvența minimă cu presiunea peste valoarea de referință, pompele de întârziere sunt aruncate una câte una, iar pompa principală revine la controlul cu viteză variabilă. Acest lucru asigură că o singură pompă funcționează la viteză variabilă în orice moment, în timp ce celelalte funcționează la viteză fixă ​​în apropierea punctului de eficiență maximă.

Rotația sarcinilor și egalizarea

Pentru a distribui uniform uzura, controlerul rotește desemnarea pompei plumb pe baza orelor de funcționare cumulate sau a numărului de porniri. Pompa cu cele mai mici ore devine următorul pas atunci când se declanșează rotația, ceea ce are loc în condiții de debit scăzut pentru a evita întreruperea presiunii. O pompă scoasă offline pentru întreținere este blocată din rotație printr-o intrare digitală, iar controlerul realocă funcționarea pompelor rămase.

Gestionarea somnului, a trezirii și a debitului scăzut

În perioadele de cerere zero - peste noapte în clădirile comerciale, de exemplu - VFD-ul atinge în cele din urmă frecvența minimă în timp ce presiunea se menține la punctul de referință. După o întârziere configurabilă, controlerul intră în modul de repaus și oprește toate pompele. Un rezervor mic cu diafragmă menține presiunea sistemului în timpul somnului. Când presiunea scade până la pragul de trezire, controlerul repornește pompa de plumb și crește pentru a restabili presiunea. Acest ciclu previne funcționarea pompelor împotriva unei supape închise pentru perioade îndelungate, economisind energie și protejând pompa de supraîncălzire.

Suită de protecție a pompelor

Controlerul oferă protecții specifice pompei dincolo de suprasarcina standard a motorului. Detectarea funcționării uscate folosește fie o intrare digitală de la o sondă de nivel al puțului, fie senzorul de subcurent al motorului. Declanșarea suprapresiunii cu resetare automată previne deteriorarea conductei dacă o supapă se închide brusc. O blocare cu ciclu rapid limitează numărul de porniri pe oră pentru a proteja înfășurările motorului. Pierderea fazelor și monitorizarea secvenței fazelor previn deteriorarea mecanică cauzată de rotația inversă. Toate evenimentele de deplasare sunt marcate în timp și stocate în jurnalul de erori, cu un număr configurabil de încercări de resetare automată înainte ca blocarea să necesite intervenția operatorului.

Arhitectura unității VFD

VFD este selectat pentru funcționarea pompei cu cuplu variabil cu o suprasarcină de 110% timp de 60 de secunde. Capacitatea de pornire în zbor permite repornirea fără întreruperi într-o pompă de rulare fără a declanșa la supracurent. Programarea cu salt-frecvență evită benzile de rezonanță mecanică. Optimizarea automată a energiei reduce curentul de magnetizare a motorului la sarcină ușoară, economisind energie suplimentară atunci când pompa funcționează sub viteza maximă. O bobina de legătură DC și un filtru RFI încorporate minimizează injecția de curent armonic pe alimentare.

HMI și interfață operator

Un ecran tactil color montat pe ușă oferă în timp real presiunea sistemului și valoarea de referință, starea pompei individuale, orele de funcționare cumulate și numărul de porniri per pompă, alarme active cu istoric de defecțiuni și acces la parametri protejați prin parolă. Controlul de suprareglare manuală sprijină activitățile de punere în funcțiune și întreținere.

Monitorizare și comunicare de la distanță

RS485 Modbus RTU standard se conectează la echipamente SCADA sau de telemetrie ale locației. Un gateway cloud opțional 4G sau Ethernet permite accesul de la distanță prin browser web sau aplicație pentru smartphone, oferind în timp real presiunea, starea pompei, consumul de energie și notificări push de alarmă. Operatorii pot regla valorile de referință de presiune de la distanță pentru cerințele specifice ale sistemului.

Constructii de incinte si mediu

Dulapul pe podea folosește tablă de oțel galvanizată de 1,5–2,0 mm cu acoperire cu pulbere rezistentă la UV. IP54 este standard pentru camerele de pompe interioare. IP55 sau IP65 este disponibil pentru medii exterioare și de tratare a apei. Ventilația cu aer forțat filtrat cu control termostatic al ventilatorului menține temperatura internă în intervalul de funcționare al VFD. Pentru instalațiile exterioare tropicale sau deșertice, se poate specifica un copertina de parasolar și un încălzitor anticondens. Intrarea cablului se face prin plăcile presetupe din baza dulapului. Dulapul este proiectat și construit conform IEC 61439-1/2, cu toate componentele marcate CE și certificări regionale disponibile.

Întrebări frecvente

Î1: Cum menține dulapul presiunea constantă?

Un senzor de presiune de pe colectorul principal de apă măsoară continuu presiunea sistemului și trimite un semnal de 4–20 mA către controler. Algoritmul PID al controlerului compară presiunea reală cu ținta setată de utilizator. Dacă presiunea scade, crește frecvența de ieșire a VFD pentru a accelera pompa. Dacă presiunea crește, pompa încetinește. Această reglare în buclă închisă funcționează continuu, de obicei menținând presiunea la ±0,02 MPa față de valoarea de referință.

Î2: Câte pompe poate controla un dulap de control al alimentării cu apă la presiune constantă?

Configurațiile standard acceptă 1 până la 6 pompe, 2 sau 3 pompe fiind cea mai comună implementare. În sistemele cu mai multe pompe, un singur VFD antrenează pompa cu viteză variabilă, în timp ce pompele suplimentare pornesc la viteză fixă ​​pe măsură ce cererea crește. Toată ordinea pompei, alternanța și logica de schimbare a erorilor este încorporată în controler.

Î3: Care este diferența dintre acest cabinet și instalarea VFD-urilor separate pe fiecare pompă?

Dulapul oferă un sistem de control complet - logica de secvențiere a pompei, bucla PID de presiune, alternanță automată, schimbarea defecțiunilor, funcție de repaus/trezire și o singură interfață cu utilizatorul - toate precablate și testate din fabrică. VFD-urile individuale nu pot coordona funcționarea cu mai multe pompe fără o inginerie externă semnificativă.

Î4: Sistemul poate funcționa cu sau fără rezervor de stocare?

ambele. Într-o aplicație de umplere a rezervorului, controlerul menține presiunea sistemului în timp ce un senzor de nivel din rezervor oferă autoritate de pornire/oprire. Într-o configurație principală directă, controlerul menține presiunea în conductă direct pe conducta de distribuție, modulând viteza pompei pentru a se potrivi cu cererea consumatorilor fără nici un rezervor de stocare.

Î5: Ce tipuri de pompe sunt compatibile?

Dulapul controlează motoarele de inducție trifazate standard utilizate în pompele submersibile de foraj, pompele verticale cu mai multe etape, pompele centrifuge orizontale cu aspirație finală și pompele de amplificare în linie, la 380–480 V, 50/60 Hz. Motoarele cu magnet permanenți pot fi acționate și cu VFD compatibile.

Î6: Ce interval de putere este disponibil?

Configurațiile standard acoperă 0,75 kW până la 400 kW. Dimensionarea carcasei se bazează pe numărul de pompe, curentul la sarcină maximă a motorului fiecărei pompe și nivelul defecțiunii pe amplasament. Inginerii noștri vor selecta VFD, contactori, întrerupătoare și sistemul de bare colectoare din datele pompei dumneavoastră.

Î7: Ce opțiuni de monitorizare la distanță sunt disponibile?

Standard RS485 Modbus RTU se conectează la SCADA site-ului. Gateway-urile opționale 4G sau Ethernet se conectează la o platformă cloud, oferind acces prin browser web sau aplicație pentru smartphone la presiunea în timp real, starea pompei, consumul de energie, alarme de eroare și date istorice. Notificările push prin SMS sau aplicații alertează operatorii cu privire la erori.

Q8: Ce întreținere necesită cabinetul?

Inspecție lunară a garniturilor ușilor și a filtrelor de ventilație. Verificarea trimestrială a întreruperilor de alimentare. Testul funcțional anual al dispozitivelor de siguranță și al logicii de alternanță. Ventilatoarele de răcire VFD și condensatoarele de legătură DC au o durată de viață de 5-10 ani și sunt înlocuibile. Transmițătorul de presiune trebuie calibrat anual.

Î9: Cum economisește acest sistem energie în comparație cu pomparea tradițională?

O pompă cu viteză constantă cu o supapă de reglare irosește energie prin pompare împotriva unei restricții artificiale. VFD-ul adaptează viteza pompei direct la cerere. Deoarece puterea pompei crește odată cu cubul vitezei, o pompă cu viteza de 80% atrage aproximativ 50% din energia la viteză maximă. Cu modul de repaus în perioadele cu cerere zero, instalațiile obțin de obicei o reducere de energie de la 20% până la 40%.

O modernizare municipală secundară a alimentării cu apă — Cartier rezidențial înalt

Fundal

O autoritate municipală de apă dintr-un oraș important din Asia a gestionat peste 80 de stații secundare de alimentare cu apă care deservesc comunități rezidențiale înalte. Fiecare stație a furnizat între 200 și 800 de apartamente în turnuri de la 18 la 35 de etaje. Echipamentul existent era învechit – unele stații foloseau rezervoare de acoperiș cu supapă plutitoare, altele foloseau seturi de pompe cu viteză fixă ​​cu supape de reducere a presiunii. Guvernul orașului a mandatat o actualizare pentru a îmbunătăți calitatea presiunii, a îndepărta rezervoarele de pe acoperiș din motive de sănătate publică și a reduce consumul de energie de pompare.

Provocarea

Fiecare stație de amplificare a deservit un turn cu un profil de cerere distinct: vârfuri ascuțite de dimineață și de seară, cerere moderată în timpul zilei și debit aproape de zero peste noapte. Pompele existente cu turație fixă ​​au funcționat la capacitate maximă, indiferent de cerere, purtând excesul de presiune prin supape de reducere a presiunii. Acest lucru a irosit energie substanțială în timp ce generează căldură și zgomot în camerele pompelor. Rezervoarele de pe acoperiș trebuiau îndepărtate pentru a respecta noile reglementări sanitare, iar autoritatea a cerut tuturor stațiilor noi să raporteze date către o platformă SCADA centrală. Spațiul fizic a fost, de asemenea, îngust - majoritatea camerelor pompelor au fost adaptate în zone de subsol cu ​​înălțime limitată a tavanului și acces restricționat.

De ce să alegeți dulapul de control al alimentării cu apă la presiune constantă?

După un pilot de succes la trei stații, autoritatea a selectat dulapuri cu presiune constantă proiectate din fabrică. O singură carcasă a găzduit VFD, controler, contactori de ieșire pentru trei pompe verticale cu mai multe trepte, interfață de presiune și ecran tactil HMI - potrivindu-se cu amprenta vechiului panou. Controlul presiunii PID a permis îndepărtarea completă a supapelor de reducere a presiunii. Pompa principală a variat viteza pentru a se potrivi cu cererea, cu pompe suplimentare treptând după cum este necesar. Peste noapte, sistemul a dormit, presiunea menținută de un vas mic cu diafragmă.

Presiunea apei la apartamentele de la ultimul etaj s-a stabilizat la minimul de reglementare indiferent de cerere, fără excesul de presiune la etajele inferioare pe care îl provoca vechiul sistem. Consumul de energie a fost măsurat pe stație și transmis către SCADA autorității prin Modbus, oferind operatorilor vizibilitate în timp real și posibilitatea de a regla de la distanță valorile de referință ale presiunii pentru înălțimea specifică a fiecărui turn.

Desfăşurare

Treizeci și două de dulapuri cu presiune constantă au fost instalate în prima fază timp de 18 luni. Fiecare dulap a fost preîncărcat cu datele pompei și valorile de referință ale presiunii potrivite cu turnul specific. Punerea în funcțiune la fața locului este conectată la sursa de alimentare, cablurile motorului pompei și transmițătorul de presiune - de obicei finalizată într-o zi pe stație.

Rezultate

●  Plângerile de presiune din partea rezidenților de la ultimul etaj din cele 32 de comunități au scăzut la zero în trei luni de la punere în funcțiune.

●  Consumul de energie al pompei a scăzut cu o medie de 35% față de linia de referință anterioară cu viteză fixă, depășind obiectivul de 25% al ​​autorității.

●  Tercuri de acoperiș au fost scoase din funcțiune și scoase, eliminând costurile asociate de întreținere și de conformitate cu calitatea apei.

●  O echipă de operațiuni formată din două persoane gestionează acum toate cele 32 de stații de la distanță de la SCADA central.

●  Autoritatea a standardizat cabinetul cu presiune constantă pentru restul de 50 de stații, cu faza a doua în curs de desfășurare.
