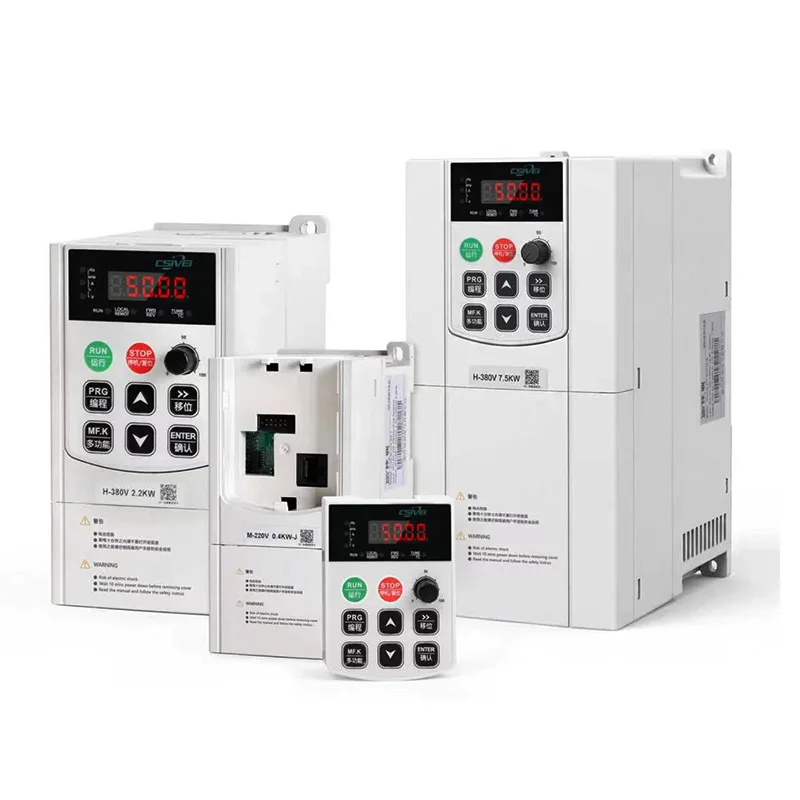

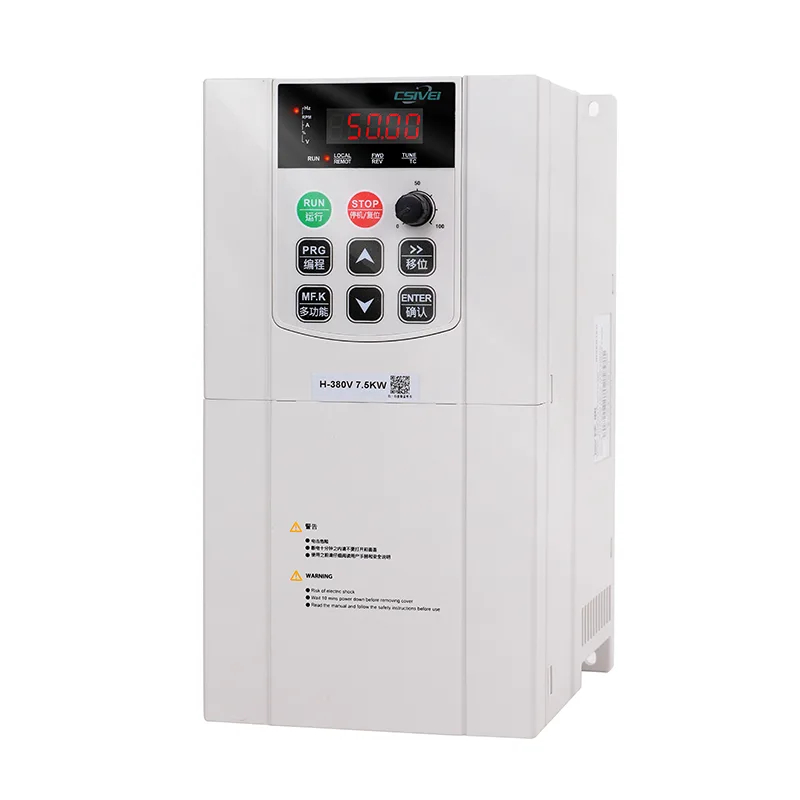

Invertorul cu pompă solară trifazată CSIVEI de 18,5 kW este o soluție de mare putere pentru proiectele de apă solară la scară largă. Acceptă atât modurile off-grid, cât și grid-hybrid, comutând automat între solar, baterie și rețea. MPPT avansat cu eficiență de 99%, gamă largă de tensiune de intrare (500-1000 V DC). Unitatea are PLC încorporat, mai multe porturi de comunicație (RS485, Ethernet, CAN) și o opțiune de ecran tactil de 7 inchi. Protecția include detectarea defecțiunilor arcului electric, monitorizarea defecțiunii la pământ și protecție împotriva funcționării uscate a pompei. Carcasă robustă IP54 (opțional IP65) pentru instalare în exterior. Ideal pentru recuperarea deșertului, pomparea rezervoarelor și tratarea apei industriale. CSIVEI furnizează soluții de pompare solară la cheie.
| MODEL | |
| Tensiune de intrare | AC, 1PH, 220V(-15%)~240V(+10%) |
| AC, 3PH, 380V(-15%)~440V(+10%) | |
| Frecvența nominală | 50/60Hz |
| Gama de frecvente | ±5%（47,5~63Hz） |
| Tensiune de ieșire | 0-tensiune de ieșire |
| Frecvența de ieșire | 0,1~500Hz |
| Cea mai mare frecvență | Control vectorial: 0~500Hz |
| Control V/F: 0~500HZ | |
| Frecvența purtătoare | 0,8KHz~8KHz |
| Frecvența purtătorului poate fi ajustată automat în funcție de caracteristicile sarcinii | |
| Rezoluția frecvenței de intrare | Setare digitală: 0,01 Hz |
| Setare de simulare: frecvența maximă x 0,025% | |
| Metoda de control | SVC Control vectorial în buclă deschisă |
| V/F Controlul vitezei în buclă deschisă | |
| Cuplul de pornire | 0,5 Hz/150% (SVC) |
| Gama de viteze | 1:100(SVC) |
| Precizia stabilității vitezei | ±0,5% (SVC) |
| Capacitate de suprasarcină | 150% curent nominal: 60 s, 170% curent nominal: 12 s, 190% curent nominal: 1,5 s |
| Creșterea cuplului | Creștere automată a cuplului; Creștere manuală a cuplului: 0,1% ~ 30,0% |
| curba V/F | Trei metode: 1. Linear; 2. Multifocal; 3. Curba V/F de tip putere |
| separare V/F | 2 metode: complet separat; semi-decomandat |
| Curba de accelerare și decelerare | Metode de accelerare și decelerare liniare sau curba S. Două tipuri de timpi de accelerare și decelerare, cu un interval de timp de 0.0~6500.0s |
| Frânare DC | Frecvența de frânare DC: 0,00 Hz ~ frecvență maximă |
| Timp de frânare: 0.0s~36.0s | |
| Valoarea curentului de funcționare a frânei: 0,0% ~ 100,0% | |
| Controlul alergării | Interval de frecvență Jog: 0,00 Hz până la frecvența maximă. Timp de accelerare și decelerare: 0,0 s până la 6500,0 s |
| PID încorporat | Se poate realiza în mod convenabil un sistem de control în buclă închisă pentru controlul procesului |
| AVR | Când tensiunea rețelei se modifică, poate menține automat o tensiune de ieșire constantă. |
| Limitarea și controlul cuplului | Caracteristicile „Excavator” limitează automat cuplul în timpul funcționării pentru a preveni deplasările frecvente la supracurent |
Proiectat pentru alimentarea cu apă a comunității rurale, acest VFD alimentează pompele care ridică apa din foraje, râuri sau rezervoare la rezervoare de stocare înalte sau rețele de distribuție directă. Sistemul funcționează automat: când energia solară este suficientă, pompa umple rezervorul; când rezervorul este plin, unitatea intră în modul de repaus, păstrând durata de viață mecanică. Ideal pentru chioșcurile de apă din sat, sistemele de apă ale școlilor și alimentarea clinicilor de sănătate. PID-ul încorporat asigură o presiune constantă în rezervoarele înalte, în timp ce algoritmul MPPT extrage putere maximă din panourile solare chiar și în zilele înnorate. Această soluție oferă apă curată, ieftină pentru băut și canalizare, fără a fi dependentă de motorină sau de rețea.
Protejarea pompei de deteriorare este esențială în sistemele solare de apă. Invertorul cu pompă solară trifazată CSIVEI de 18,5 kW include o suită completă de protecții specifice pompei:
● Protecție împotriva funcționării uscate – monitorizează curentul, puterea sau senzorul de debit opțional; oprește pompa când sursa de apă este epuizată și reîncearcă automat după un interval setat.
● Detecție spargere a conductei/debit scăzut – detectează căderea bruscă a curentului care indică ruperea sau scurgerea conductei, se oprește pentru a preveni inundarea.
● Protecție la supracurent și suprasarcină – previne supraîncălzirea pompei din cauza nisipului, a depunerilor sau a defecțiunii rulmentului.
● Oprire sub tensiune și supratensiune – protejează unitatea și motorul de intrarea solară instabilă.
● Irigare anti-invers – când pompa se oprește, o supapă de reținere poate fi controlată pentru a preveni refluxul de apă care învârte motorul înapoi.
Aceste protecții prelungesc durata de viață a pompei, reduc vizitele de întreținere și asigură livrarea fiabilă a apei în instalațiile solare la distanță.
Î1: Ce dimensiune de cablu am nevoie între panourile solare și unitate?
R: Dimensiunea cablului depinde de curent continuu și distanță. Pentru un invertor cu pompă solară trifazată de 18,5 kW, se folosește de obicei cablu de cupru de 4-10 mm² pentru distanțe scurte. Utilizați instrumentul nostru de dimensionare a cablurilor sau consultați un tehnician. Utilizați întotdeauna cabluri rezistente la UV, cu izolare dublă, pentru cursele în aer liber.
Î2: Pot instala unitatea în aer liber?
R: Carcasa standard IP20 necesită instalare în interior sau un dulap rezistent la intemperii. Pentru montaj în exterior fără un dulap suplimentar, comandați carcasa opțională IP54/IP65. Toate versiunile au PCB-uri acoperite conform pentru a rezista la umiditate.
Î3: Am nevoie de un întrerupător de curent continuu între panouri și unitate?
R: Da, pentru siguranța și conformitatea codului este obligatoriu un întrerupător de circuit nominal sau un deconectator cu siguranțe sigure. CSIVEI recomandă un întrerupător DC cu 2 poli dimensionat la 1,25x curentul DC maxim.
Î4: Cum conectez senzorul de protecție împotriva funcționării uscate?
R: Unitatea are terminale de intrare digitale dedicate pentru un comutator de debit, un presostat sau un electrod de nivel al apei. Conectați contactele NO/NC ale senzorului; apoi setați parametrul corespunzător la „protecție împotriva funcționării uscate”. Unitatea se va opri și va afișa o defecțiune atunci când senzorul se declanșează.
Î5: Ce cerințe de împământare are această unitate?
R: Împământarea corectă este critică. Conectați terminalul PE al unității la o împământare dedicată folosind un conductor de cupru. De asemenea, împământați cadrele panoului solar și motorul pompei. Neconectarea la masă poate cauza electrocutare sau funcționarea defectuoasă a unității.
Un sat de 300 de gospodării din Africa de Est avea puțuri nesigure cu pompe manuale. O pompă solară CSIVEI VFD a fost instalată cu un invertor de pompă solară trifazată de 18,5 kW, care ridică apa dintr-un foraj într-un rezervor înalt de 50.000 L.
Apă curată disponibilă zilnic timp de 4 ore, deservind toate familiile.
Nu necesită motorină sau electricitate de rețea – cost de operare zero.
Întreținere redusă la curățarea anuală a panourilor.
Femeile și copiii nu mai merg pe distanțe lungi după apă.
Sistemul a funcționat fără defecte timp de 3 ani, transformând sănătatea comunității și activitatea economică.
