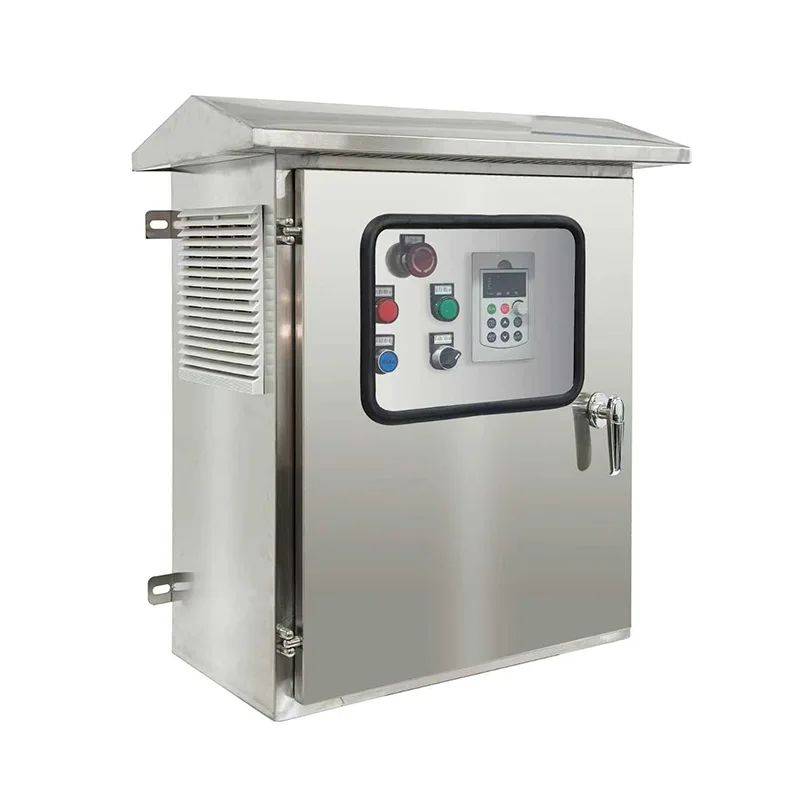

Cabinet invertor cu pompare solară

Găzduit într-un dulap robust din oțel, cu grad de IP54 sau mai mare, acest sistem invertor integrează lanțul complet de conversie a puterii - protecție de intrare DC, mai multe canale de intrare MPPT, o etapă de acționare cu frecvență variabilă, filtrare de ieșire AC și un controler de sistem cuprinzător - toate precablate și testate din fabrică pentru o implementare rapidă pe teren. Puterea nominală se întinde de la 2,2 kW la peste 250 kW, acceptând motoare de pompe de curent alternativ monofazate și trifazate la tensiuni standard. Algoritmul avansat MPPT realizează o eficiență de urmărire >99%, ajustând dinamic viteza motorului în timp real, pe măsură ce iradierea solară se modifică pe parcursul zilei, asigurând livrare maximă zilnică de apă. O opțiune de intrare hibridă acceptă o rețea de curent alternativ sau o sursă de rezervă pentru un generator diesel, comutând automat pentru a menține producția de apă în perioadele înnorate sau în funcționarea pe timp de noapte. Protecțiile integrate ale sistemului acoperă funcționarea uscată, suprasarcină, supratensiune, subtensiune, pierdere de fază și scurtcircuit, în timp ce logica automată de repaus și trezire bazată pe un prag minim de putere setat de utilizator protejează pompa și panourile. Un HMI cu ecran tactil grafic afișează în timp real datele de putere, tensiune, debit și energie, cu interfețe RS485 și opționale GPRS/4G/Wi-Fi care permit monitorizarea de la distanță și integrarea în platformele SCADA sau IoT prin Modbus. Toate componentele de alimentare sunt găzduite într-un dulap cu climatizare controlată, cu răcire cu aer forțat filtrat, protecție la supratensiune și conformare deplină cu standardele IEC aplicabile și ale rețelei locale.

2.Aplicații ideale

Conceput pentru alimentarea cu apă fiabilă, pe tot parcursul anului, acolo unde puterea rețelei este nesigură sau absentă, dulapul cu inversor de pompare solară oferă control autonom, nesupravegheat al pompei pentru sistemele de apă agricole, comunitare și industriale.

Irigații agricole și agricultură

Schemele de irigare la scară largă, sistemele de alimentare prin picurare și operațiunile cu pivot central în terenuri agricole îndepărtate sunt candidații ideali. Invertorul conduce pompele trifazate de mare putere direct de la rețele solare, oferind un debit maxim în timpul orelor de vârf de lumină solară - exact atunci când culturile au nevoie cel mai mult de apă. Capacitatea de intrare hibridă permite o copie de rezervă fără întreruperi a rețelei sau a generatorului în timpul etapelor critice de creștere. Fără baterii de întreținut și o instalație în aer liber rezistentă la intemperii, fermierii beneficiază de o reducere semnificativă a costurilor energetice și operaționale față de pomparea cu motorină.

Alimentare cu apă comunitară și municipală

Satele rurale, așezările îndepărtate și autoritățile municipale de apă pot implementa pomparea prin foraj alimentat cu energie solară pentru a furniza apă potabilă curată. Funcționarea automată a invertorului – pornind la răsăritul soarelui și oprirea la apus sau când rezervorul de stocare este plin – elimină necesitatea prezenței zilnice a operatorului. Monitorizarea de la distanță prin GPRS/4G permite autorităților de apă să urmărească starea pompei, producția de apă și starea de sănătate a sistemului dintr-o cameră de control centrală, reducând vizitele costisitoare la fața locului. Construcția robustă a dulapului protejează împotriva prafului, insectelor și a condițiilor meteorologice extreme sezoniere.

Adăpare pentru animale și fermă la distanță

Stațiile de vite, fermele de oi și operațiunile de pășunat la distanță răspândite pe zone extinse au nevoie de livrare fiabilă a apei în rezervoarele și jgheaburi. Invertorul se conectează direct la pompele de foraj, eliminând logistica generatorului diesel și costurile de livrare a combustibilului. Pomparea cu energie solară se aliniază în mod natural cu cererea de vară atunci când consumul de apă pentru animale atinge vârfuri. Protecția împotriva funcționării uscate întrerupe automat funcționarea pompei dacă nivelul apei scade, prevenind arderea costisitoare a motorului de fund.

Procesarea apei industriale și a apelor uzate

Operațiunile miniere, carierele și instalațiile industriale din locații în afara rețelei pot utiliza sistemul pentru alimentarea cu apă de proces, deshidratare sau iazuri de transfer de ape uzate. Construcția robustă a dulapului invertorului cu filtrare a prafului și răcire activă se potrivește mediilor industriale dure. Integrarea de intrare hibridă cu generatoarele de rezervă existente asigură funcționarea continuă indiferent de condițiile meteorologice.

Controlul deșertificării și proiecte de mediu

Proiectele de plantare de copaci la scară largă, restaurarea pășunilor și irigarea deșertului se bazează pe livrarea constantă a apei în medii îndepărtate, inospitaliere. Invertoarele de pompare solară oferă funcționare autonomă fără logistică de combustibil, cu monitorizarea de la distanță permițând gestionarea centralizată a mai multor site-uri de pompare dispersate pe teritorii vaste.

3. Scufundare tehnică adâncă

Dulapul cu inversor pentru pompare solară integrează suita completă de conversie a energiei, control și protecție într-o carcasă standardizată, testată în fabrică — reducând ingineria șantierului, accelerând punerea în funcțiune și maximizând fiabilitatea pe termen lung.

MPPT multicanal și arhitectură de intrare DC

Rețelele solare sunt conectate la invertor prin mai multe canale de intrare MPPT independente, fiecare cu siguranțe DC dedicate, dispozitive de protecție la supratensiune și un tablou de izolare adăpostit în secțiunea de intrare a dulapului. Controlerul MPPT scanează continuu tensiunea matricei într-o gamă largă (de obicei 460V–850VDC pentru sisteme mai mari) pentru a localiza punctul de putere maximă, obținând o eficiență de urmărire statică >99%. Configurațiile de canale MPPT duble sau triple permit corzilor cu orientări diferite, unghiuri de înclinare sau profile de umbrire să funcționeze la optimul lor individual, crescând semnificativ randamentul total de energie zilnic în comparație cu modelele MPPT unice.

Conversie DC-AC și convertizor de frecvență variabilă

Autobuzul de curent continuu reglat de MPPT alimentează o etapă de antrenare cu frecvență variabilă de înaltă performanță, construită în jurul modulelor IGBT de a șasea generație și controlului DSP de mare viteză. Invertorul sintetizează o ieșire PWM sinusoidală cu tensiune și frecvență reglabile (0–50/60Hz sau mai mare), permițând controlul motorului cu pornire ușoară fără curent de pornire - esențial pentru protejarea înfășurărilor pompelor submersibile. Controlul avansat V/f cu compensare a alunecării, creșterea cuplului și curbe automate de optimizare a energiei se potrivesc cu caracteristicile motorului pe toată gama de viteze. Filtrarea de ieșire - folosind bobine de circuit DC, reactoare de ieșire și filtre dV/dt, după caz ​​- asigură treceri lungi de cablu între invertor și pompa de foraj fără stres de izolație a motorului sau curenți lagăr.

Management hibrid de intrare a puterii

O funcție integrată de transfer automat și sincronizare acceptă o intrare auxiliară de curent alternativ de la rețea sau un generator diesel. Controlerul de sistem compară continuu puterea fotovoltaică disponibilă cu puterea de funcționare necesară a pompei. Când iradierea solară scade sub un prag definit de utilizator, intrarea AC completează sau înlocuiește automat alimentarea fotovoltaică - menținând producția de apă fără întrerupere. Modurile de prioritate numai AC, numai PV și hibrid sunt configurabile de utilizator. Modul de prioritate PV maximizează utilizarea solară în timp ce folosește AC numai pentru acoperirea deficitului, minimizând costurile cu combustibilul sau electricitatea.

Algoritmi de protecție specifici pompei

Controlerul încorporat implementează o suită de protecții dedicate pompei care nu se găsesc în VFD-urile generice. Detectarea funcționării uscate monitorizează curentul motorului, factorul de putere și frecvența în timp real, identificând semnătura caracteristică de sarcină scăzută a unei pompe neamorsate sau de funcționare uscată într-o secundă de la detectare, apoi inițiind o rutină de oprire automată și încercare de repornire temporizată. Protecția la putere minimă previne funcționarea ineficientă la viteză mică care irosește apa fără pompare productivă. Modul de repaus se activează atunci când energia solară disponibilă scade sub un prag de trezire setat de utilizator, intrând într-o stare de monitorizare cu putere redusă și reluându-se automat când iradierea revine. Detectarea plinului cu apă de la un comutator cu plutitor la nivelul rezervorului sau de la intrarea traductorului de presiune oprește pompa pentru a preveni preaplinul, independent de ciclul solar zilnic.

Cabinet Inginerie și Protecția Mediului

Dulapul pe podea este fabricat din tablă de oțel galvanizată cu un finisaj acoperit cu pulbere rezistent la intemperii, obținând indicele IP54, IP55 sau IP65, în funcție de specificațiile modelului. Dulapul este împărțit în compartimente funcționale - intrare DC, conversie de putere, control și ieșire AC - cu uși cu balamale și garnituri care oferă acces direct la toate componentele care pot fi reparate. Un sistem de răcire cu aer forțat filtrat cu ventilatoare cu viteză variabilă controlată cu temperatură menține ambientul intern optim pentru electronica de putere. Prizele de aer folosesc filtre de înaltă eficiență potrivite pentru mediile agricole cu praf; versiunile tropicalizate adaugă acoperire conformă pe toate PCB-urile pentru regiunile cu umiditate ridicată. Încălzitoarele integrate anti-condens controlate termostatic sunt disponibile pentru implementări în climă rece.

Control, HMI și conectivitate la distanță

Un HMI cu ecran tactil color montat pe ușă oferă dintr-o privire starea sistemului, inclusiv puterea de intrare PV, viteza motorului, tensiunea de ieșire, frecvența, randamentul zilnic de energie și livrarea cumulativă a apei (calculată din curbele pompei sau intrarea unui debitmetru). Setările parametrilor sunt protejate prin parolă cu mai multe niveluri de acces. Interfețele de comunicație standard includ RS485 (Modbus RTU) pentru integrarea SCADA, cu module opționale GPRS, 4G, Wi-Fi sau Ethernet pentru monitorizarea de la distanță bazată pe cloud. Platforma permite pornirea/oprirea de la distanță, modificarea parametrilor, confirmarea alarmelor și înregistrarea datelor - permițând unui singur operator să gestioneze zeci de site-uri de pompare dispersate.

4. Întrebări frecvente

Î1: Ce tipuri de pompe și ce dimensiuni de motor poate conduce acest invertor?

Sistemul acceptă motoare cu inducție AC trifazate și motoare sincrone cu magnet permanent în configurații submersibile și pompe de suprafață. Puterea nominală variază de la 2,2 kW la peste 250 kW. Aplicațiile comune includ pompele pentru puțuri adânci, pompele centrifuge orizontale și pompele cu turbină. Vă vom ajuta la potrivirea capacității invertorului cu datele de pe plăcuța de identificare a motorului pompei.

Î2: Sistemul necesită baterii?

Nu. Invertorul antrenează pompa direct de la panourile solare, fără a fi nevoie de acumulatori. Apa este pompată în timpul orelor de lumină solară și stocată într-un rezervor, rezervor sau rezervor colector - ceea ce este mult mai rentabil decât stocarea energiei electrice în baterii. Dacă este necesară alimentarea cu apă timp de 24 de ore, intrarea opțională hibridă AC poate conecta rețeaua sau generatorul în timpul întunericului.

Î3: De câte panouri solare am nevoie și cum sunt conectate?

Configurația panoului este determinată de puterea pompei, ținta zilnică de volum de apă și iradierea solară locală. Intervalul de tensiune MPPT al invertorului (de obicei 460–850VDC pentru sistemele trifazate) definește lungimea șirului de serie. Inginerii noștri de vânzări vor calcula dimensiunea matricei și configurația șirurilor pe baza unui chestionar simplu de site. Dulapul include o secțiune de combinare DC cu intrări sigure, simplificând cablarea matricei.

Î4: Ce se întâmplă în zilele înnorate sau în perioadele de lumină solară scăzută?

Invertorul încetinește motorul pompei pe măsură ce energia solară scade, menținând debitul de apă continuu, dar redus. Dacă puterea scade sub pragul minim stabilit de utilizator, sistemul intră în modul de repaus și verifică periodic dacă iradierea este recuperată. Dacă sistemul este echipat cu opțiunea de intrare hibridă AC, puterea rețelei sau a generatorului completează sau înlocuiește automat energia solară în perioadele de iradiere scăzută.

Î5: Ce protecție există pentru pompă?

Algoritmii de protecție cuprinzătoare acoperă funcționarea uscată, suprasarcină, supracurent, supratensiune, subtensiune, pierdere de fază, scurtcircuit și supratemperatura. Detectarea funcționării uscate este deosebit de critică pentru aplicațiile de foraj; Controlerul identifică o condiție de sarcină scăzută tipică unei pompe uscate în câteva secunde și se oprește înainte ca motorul să apară, apoi inițiază un ciclu automat de repornire temporizată.

Î6: Poate fi instalat invertorul în aer liber?

Da. Dulapul este clasificat IP54, IP55 sau IP65 în funcție de specificații și este proiectat pentru instalare permanentă în exterior. Include ventilație filtrată, garnituri sigilate pentru uși și acoperire rezistentă la UV. Pentru medii extreme, sunt disponibile opțiuni suplimentare, cum ar fi copertine de parasolar, filtrare îmbunătățită a prafului și încălzitoare interne anticondens.

Î7: Cum este monitorizat și controlat sistemul de la distanță?

Standardul RS485 Modbus RTU permite integrarea locală SCADA sau HMI. Modulele opționale GPRS/4G, Wi-Fi sau Ethernet permit monitorizarea de la distanță bazată pe cloud printr-un portal web sau o aplicație mobilă. Puteți vizualiza starea în timp real, puteți primi notificări de alarmă, puteți descărca date istorice și puteți ajusta parametrii de la distanță. Acest lucru este deosebit de valoros pentru site-urile dintr-o zonă geografică dispersă.

Q8: Ce întreținere necesită cabinetul?

Întreținerea de rutină este minimă: curățarea sau înlocuirea filtrului de aer trimestrial, inspecția vizuală a conexiunilor cablurilor și a etanșărilor ușilor și testarea funcțională anuală a dispozitivelor de protecție. Designul cu acces frontal al dulapului înseamnă că toate componentele - siguranțe, contactori, PCB-uri de control și module de alimentare - pot fi atinse fără a îndepărta carcasa.

5.O Autoritate Agricolă Regională – Implementarea la scară largă a irigațiilor solare

Fundal

O autoritate guvernamentală de dezvoltare agricolă dintr-o regiune semi-aridă a Africii Subsahariane a plănuit să înlocuiască pompele de irigare alimentate cu motorină cu energie solară în mai multe cooperative agricole. Proiectul a vizat 20 de situri de foraj răspândite pe o zonă geografică largă, fiecare furnizând apă pentru horticultură irigată prin picurare și culturi de câmp. Logistica combustibilului diesel a reprezentat peste 60% din costurile de operare, iar defecțiunile generatorului au întrerupt frecvent irigarea în perioadele critice de creștere.

Provocarea

Fiecare amplasament a prezentat un profil similar: o pompă submersibilă de foraj trifazată existentă de 15 kW până la 45 kW, o locație îndepărtată, fără conexiune la rețea și un sezon uscat care a coincis exact cu iradierea solară de vârf. Cerințele autorității erau solicitante:

●  Zero dependență de baterie pentru a minimiza costurile de capital și de înlocuire

●  Abilitatea de a furniza volum maxim de apă în timpul orelor de prânz, când evapotranspirația culturii a fost cea mai mare

●  Protecție pentru pompele submersibile scumpe împotriva funcționării uscate în foraje cu randament variabil de apă

●  Monitorizare centralizată de la distanță a tuturor celor 20 de site-uri de la sediul regional

●  Construcție robustă pentru a rezista prafului pe tot parcursul anului, ploilor sezoniere și temperaturilor ambientale care ating 45°C

De ce dulapuri cu invertor cu pompare solară?

Soluția de invertor tip dulap a fost selectată pentru livrarea complet integrată, pre-testată. Fiecare dulap a ajuns la fața locului precablat cu protecție de intrare DC, module MPPT, treapta de antrenare VFD, filtrare de ieșire și controlerul de sistem - necesitând doar conexiune la matricea fotovoltaică și cablul pompei pentru punere în funcțiune.

MPPT-ul multicanal a permis ca matricea solară a fiecărui sit să fie împărțită în șiruri orientate ușor spre est și vest, extinzând orele efective de pompare dincolo de configurația pură orientată spre sud. Opțiunea de intrare hibridă de curent alternativ a fost specificată pentru cele mai mari două amplasamente, permițând unui mic generator de rezervă să se suplimenteze în perioadele înnorate prelungite sau pentru irigarea ocazională pe timp de noapte.

În mod esențial, protecția împotriva funcționării uscate, specifică pompei, a oferit autorităților încredere că pompele lor existente pentru foraj - un cost redus semnificativ - vor fi protejate. Logica automată de repaus și trezire a însemnat că nu era necesară prezența zilnică a operatorului; sistemul a pornit automat în zori și s-a oprit când rezervoarele de stocare au semnalat pline.

Desfăşurare

Douăzeci de dulapuri invertoare cu pompare solară, cu o putere cuprinsă între 18,5 kW și 45 kW, au fost instalate în comunitățile agricole cooperante. Fiecare cabinet a inclus canale MPPT duble, opțiunea de intrare hibridă AC pe cele mai mari două unități și monitorizare de la distanță GPRS integrată conectată la platforma SCADA centrală a autorității. Instalarea și punerea în funcțiune au fost finalizate de un antreprenor local de electricitate pe o perioadă de trei luni de sezon uscat. Pompele de foraj existente au fost păstrate și conectate direct la noile invertoare.

Rezultate

●  Costurile combustibilului diesel la cele 20 de locații au scăzut aproape de zero, generatorul de rezervă activând mai puțin de 2% din totalul orelor de funcționare anuale.

●  Volumele livrate de apă au egalat sau au depășit valoarea de referință pentru pomparea motorinei, fereastra MPPT extinsă adăugând aproximativ 1,5 ore de pompare eficientă suplimentară zilnic.

●  Nici o singură defecțiune a motorului pompei nu a avut loc în primele 18 luni de funcționare, atribuită controlului de pornire ușoară și protecției la funcționare uscată.

●  Inginerii autorității au monitorizat toate cele 20 de site-uri dintr-un singur tablou de bord, primind alerte automate prin SMS pentru orice stare de defecțiune, reducând semnificativ costurile de vizitare a site-ului.

●  Succesul acestei implementări inițiale a determinat autoritatea să aloce fonduri pentru încă 35 de sisteme de cabinete în următoarea fază, extinzând irigarea solară la noi comunități agricole.
