Invertor VFD de 320kw pentru motor trifazic

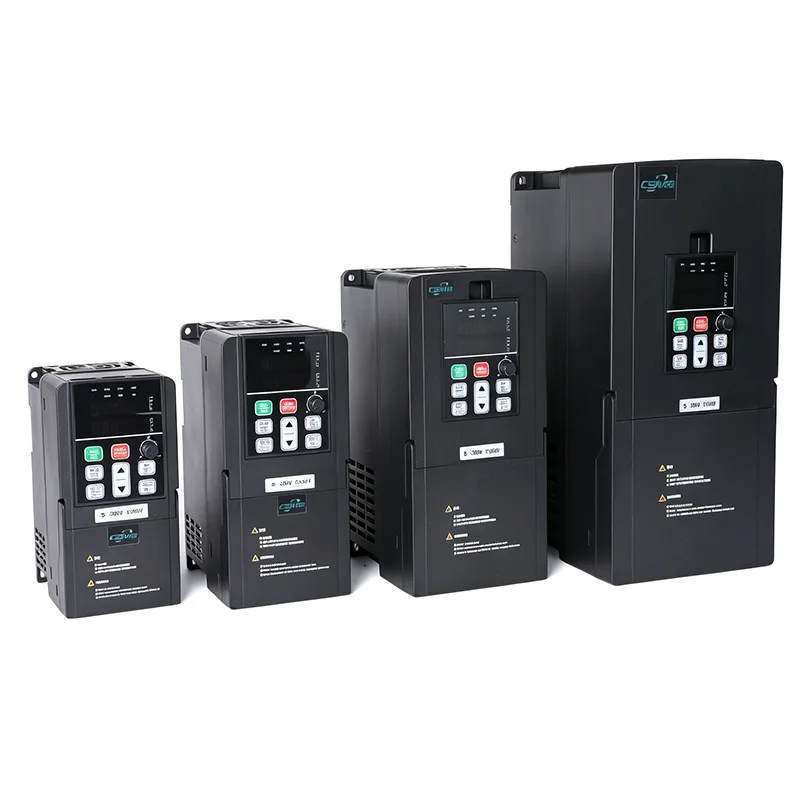

Invertorul CSIVEI 320kw VFD pentru motor trifazat este o unitate versatilă entry-level pentru controlul motorului trifazat. Proiectat pentru echipamente industriale mici, mașini de atelier și sarcini ușoare de automatizare, oferă performanțe de încredere într-o amprentă compactă. Dispunând atât de moduri de control vectorial V/F, cât și fără senzori, controler PID încorporat și suport pentru tastatură externă sau operare de la distanță. Carcasa IP20 cu capacitate de montare una lângă alta permite o instalare eficientă a panoului. Cu o configurație ușoară a parametrilor și o construcție robustă, oferă o bază solidă pentru aplicațiile de bază de control al vitezei motorului.

Parametrii produsului

Aplicații tipice

Invertorul CSIVEI 320kw VFD pentru motor trifazic este soluția supremă pentru controlul motorului de mare putere:

Mega pompe – alimentare cu apă pe scară largă, stații de pompare pentru controlul inundațiilor

Minerit și minerale – mori mari de măcinare, concasoare de mare capacitate

Petrol și gaze – pompe principale pentru conducte, pornitoare de turbine cu gaz, stații de compresoare

Ciment – ​​antrenare cuptoare rotative, ventilatoare mari

Propulsie marină – propulsoare principale pentru nave

Proiectat pentru o funcționare continuă și grea, această unitate oferă management termic avansat, răcire redundantă și capabilități extinse de diagnosticare.

Caracteristici specifice aplicației

Seria CSIVEI VFD include funcții specializate adaptate pentru aplicațiile industriale comune, simplificând proiectarea sistemului și îmbunătățind performanța.

PID încorporat pentru controlul pompei și ventilatorului – Ideal pentru alimentarea cu apă la presiune constantă, sisteme HVAC și aplicații de ventilație. Acționarea acceptă intrare directă de la senzorii de presiune sau debit și ajustează automat viteza pentru a menține valoarea de referință.

Frânare dinamică – Unitatea de frânare încorporată pe anumite modele permite conectarea rezistențelor de frânare externe, permițând decelerare rapidă și oprire precisă pentru aplicații precum macarale, palanuri și centrifuge.

Pornire zburătoare – Unitatea poate captura fără probleme un motor care se învârte fără să-l oprească mai întâi, eliminând declanșarea neplăcută în aplicațiile cu ventilatoare de frezat de vânt sau sarcini cu roată liberă.

Modul de incendiu (modul pompierilor) – În aplicațiile de protecție împotriva incendiilor, unitatea poate depăși condițiile de defecțiune și poate continua funcționarea pentru a se asigura că sistemele critice de ventilație sau de alimentare cu apă rămân funcționale în timpul situațiilor de urgență.

Funcția de curățare a pompei – Rotește periodic pompa în sens invers pentru a preveni depunerile și blocarea în aplicațiile cu apă murdară sau apă uzată, prelungind durata de viață a pompei și reducând întreținerea.

Întrebări frecvente

Pot folosi VFD-ul în aer liber sau în medii de spălare?

Unitățile standard IP20 trebuie să fie într-un panou curat și uscat. Pentru medii exterioare sau dure, CSIVEI oferă evaluări IP mai ridicate:

IP40 – bun pentru locuri cu praf, cum ar fi fabricile de textile sau prelucrarea lemnului

IP54/IP55 – etanș la praf și la stropire; lucrări pentru incinte exterioare și zone de spălare

IP66 – complet etanș la praf și gestionează jeturi puternice de apă; potrivit pentru prelucrarea alimentelor, spălătorii auto sau pentru utilizare în aer liber fără carcase suplimentare

Dacă sunt prezente gaze corozive, se recomandă acoperirea conformă pe PCB.

Cum aleg corectInvertor VFD de 320kw pentru motor trifazicpentru motorul meu?

Câteva lucruri de luat în considerare:

Puterea motorului — VFD-ul trebuie să se potrivească sau să fie puțin mai mare decât valoarea nominală a motorului.

Tensiune de intrare — 230 V monofazat sau 400 V trifazat, asigurați-vă că se potrivește cu alimentarea dvs.

Tipul de sarcină — sarcinile cu cuplu constant, cum ar fi transportoarele sau extruderele, au nevoie de obicei de VFD dimensionat la 100-120% din puterea motorului. Sarcinile de cuplu variabile, cum ar fi ventilatoarele și pompele, pot folosi adesea un VFD adaptat la puterea motorului, plus veți obține economii de energie.

Mediu – pentru locații cu praf, umezeală sau exterioare, alegeți un grad de IP mai ridicat (IP40, IP54, IP66) sau puneți unitatea într-o carcasă protejată.

Comunicare—dacă trebuie să vorbiți cu un PLC sau SCADA, verificați dacă unitatea acceptă protocolul dvs. (Modbus RTU este standard; Profibus, Ethernet/IP etc. sunt opționale).

CSIVEI are, de asemenea, un instrument de dimensionare și suport tehnic dacă doriți o a doua opinie.

Am nevoie de o rezistență de frânare externă?

Depinde. Dacă aveți nevoie de o decelerare rapidă sau sarcina are o inerție mare - cum ar fi centrifuge, macarale, palanuri sau bobinatoare - atunci da, veți avea nevoie de unul. La unitățile care au o unitate de frânare internă, rezistorul gestionează energia regenerativă pentru a evita defecțiunile de supratensiune și pentru a scurta timpii de oprire. Pentru ventilatoare și pompe cu decelerație mai lentă, de obicei o puteți sări peste el.

Ce protecții sunt încorporate în unitate?

Driverele CSIVEI includ un set solid de protecții: supratensiune, subtensiune, supracurent, scurtcircuit, supratemperatura (radiator de căldură), pierdere de fază la intrare sau ieșire și suprasarcină a motorului (suprasarcină termică electronică, I²t). Acestea ajută la menținerea funcționării fiabile a lucrurilor și la prelungirea duratei de viață a echipamentului.

Pot rula mai multe motoare de la un singur VFD?

Da, puteți rula mai multe motoare în paralel de la o singură unitate, atâta timp cât: consumul total de curent rămâne în limitele valorii nominale de ieșire a unității, fiecare motor are propria protecție termică la suprasarcină și utilizați controlul V/F (controlul vectorial nu este recomandat pentru setările cu mai multe motoare). Acest lucru este obișnuit pentru rețelele de ventilatoare, secțiunile transportoare sau stațiile de pompare în care motoarele funcționează împreună la aceeași viteză.

Cazul clientului: Ventilator industrial

O unitate de producție de mobilă necesita un control precis al fluxului de aer pentru sistemul său de colectare a prafului. Funcționarea continuă a ventilatoarelor la viteză maximă a fost ineficientă și a creat zgomot excesiv.

Soluție: pe ventilatorul principal de evacuare a fost instalat un invertor VFD CSIVEI 320kw pentru motor trifazat, cu un senzor de presiune care monitorizează presiunea în conductă pentru a regla viteza ventilatorului.

Rezultate:

Viteza ventilatorului se ajustează automat pentru a se potrivi cu cererea de colectare a prafului

Economii de energie de 45% în timpul funcționării cu sarcină parțială

Nivelul de zgomot redus cu 12 dB, îmbunătățind condițiile de lucru

Uzură mecanică redusă a rulmenților și curelelor ventilatorului

Sistemul îndeplinește acum atât obiectivele de conformitate cu mediul, cât și eficiența operațională.
