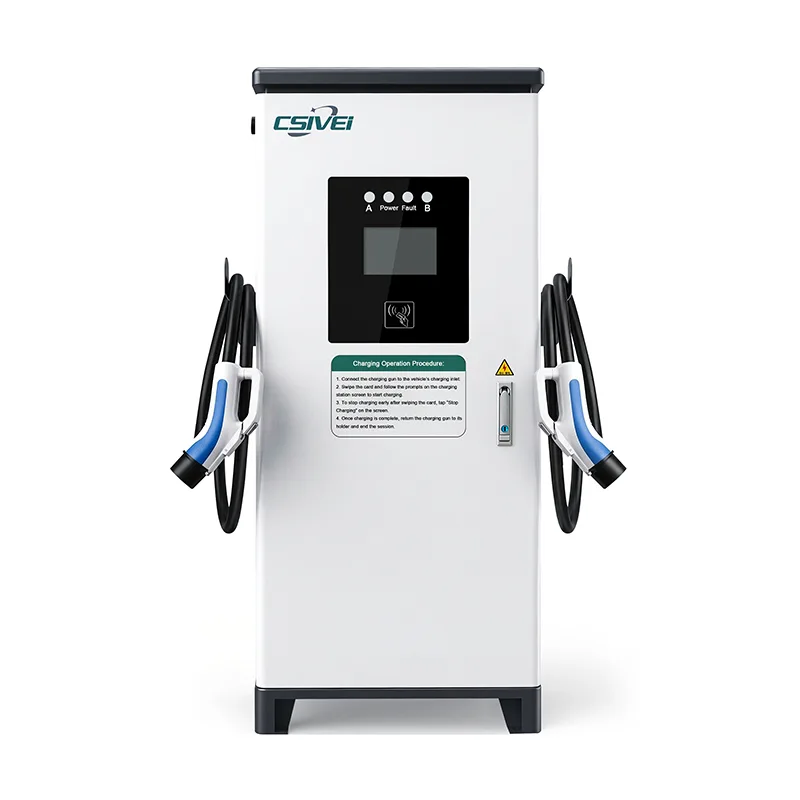

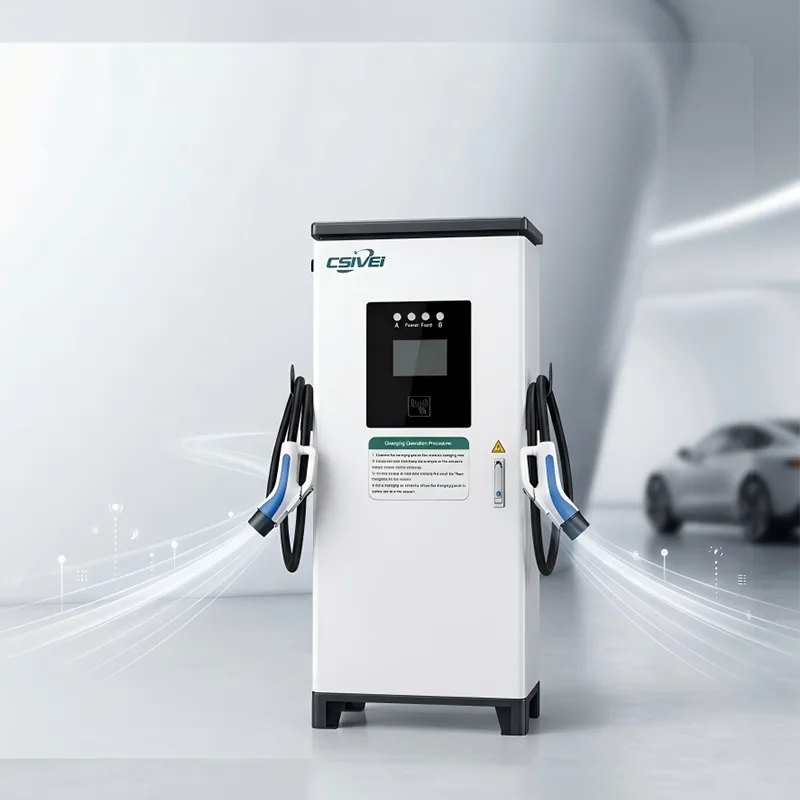

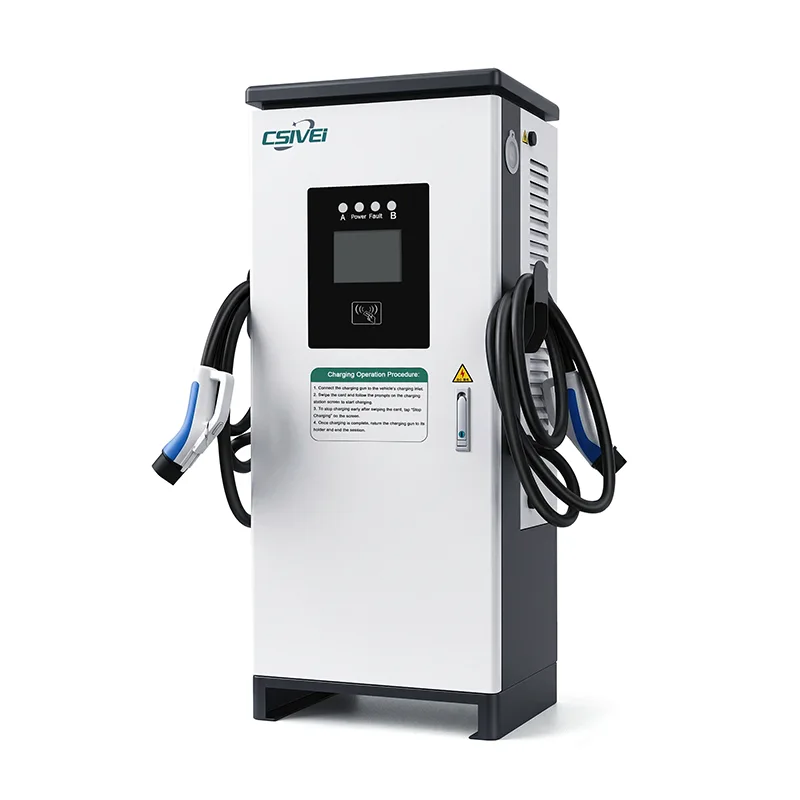

Încărcător DC EV în picioare cu două arme

Fiind o fabrică lider din China specializată în soluții comerciale de încărcare pentru vehicule electrice, CSIVEI oferă încărcătorul DC EV cu două arme – o stație de încărcare de mare putere, cu două ieșiri, concepută pentru a maximiza debitul în medii comerciale cu trafic intens. Această unitate unică deservește două locuri de parcare adiacente, alocând dinamic puterea între ambele vehicule pentru a optimiza eficiența încărcării, a reduce costurile de infrastructură și a face ca fiecare metru pătrat de parcare să funcționeze mai greu. Cu o compatibilitate largă cu standardele CCS1, CCS2, CHAdeMO și GB/T – inclusiv opțiuni de configurare mixtă – acest încărcător răspunde nevoilor diverse ale flotelor globale de vehicule electrice, oferind în același timp fiabilitatea și performanța pentru care este cunoscut CSIVEI.

Caracteristici și beneficii cheie

Gestionare inteligentă dinamică a sarcinii— Alocarea puterii în timp real împarte energia între două arme în funcție de starea bateriei, cererea și regulile de prioritate. Un vehicul primește 100% putere; două vehicule se împart fără probleme fără a supradimensiona conexiunile la rețea.

Arhitectură de putere modulară— Modulele de 20kW/30kW interschimbabile la cald funcționează la o eficiență ≥95%. Modulele individuale pot fi înlocuite fără a opri unitatea — încărcătorul scade și continuă să servească ambele arme.

Compatibilitate cu mai multe standarde— Suportă CCS1, CCS2, CHAdeMO și GB/T în ambele arme în mod independent. Opțiuni de configurare mixtă (de exemplu, CCS2 + CHAdeMO) disponibile într-o singură unitate.

Construcție robustă în aer liber— Carcasă din oțel galvanizat IP55/K10 cu acoperire anti-UV. Interioare acoperite conform rezistă la umiditate și pulverizare de sare. Funcționează fiabil de la -30°C până la +55°C ambiant.

Siguranță independentă pe armă— Fiecare ieșire are monitorizare dedicată a izolației, protecție RCD sensibilă la DC și oprire la supratemperatura. O defecțiune la o armă încheie doar acea sesiune - cealaltă continuă neafectată.

Conformitate OCPP 1.6J/2.0.1— Integrare back-end perfectă cu jurnalele de tranzacții pe armă, măsurarea energiei și diagnosticarea defecțiunilor. Permite facturarea independentă și monitorizarea de la distanță pentru fiecare compartiment.

Acces ușor de utilizat— Ecranul tactil de 7 inchi cu RFID și autentificare bazată pe aplicație gestionează accesul și plata pentru ambele arme în mod independent.

Cablare opțională răcită cu lichid— Disponibil pentru niveluri de putere de peste 120 kW, permițând cabluri mai subțiri și mai ușoare, care rămân confortabil de manevrat chiar și la un curent continuu de 500 A.

Aplicații ale produsului

Construit pentru medii comerciale cu trafic intens, încărcătorul DC EV cu două arme deservește două vehicule dintr-o singură amprentă — maximizând debitul, minimizând costul infrastructurii per locație și făcând ca fiecare metru pătrat de parcare să lucreze mai greu.

Hub-uri publice de încărcare rapidă cu turnover mare

În zonele de deservire a autostrăzilor, locurile de încărcare urbane și curțile stațiilor de benzină, debitul este totul. Această unitate cu două arme încarcă două vehicule electrice simultan, dublând numărul de vehicule deservite per încărcător în perioadele de vârf. Când cererea scade, întreaga putere disponibilă poate fi direcționată către un singur vehicul pentru reîncărcări mai rapide. Operatorii beneficiază de mai puține unități de instalat și întreținut, obținând în același timp aceeași acoperire a golfului ca o flotă mai mare de un singur pistol.

Depouri de flote cu ferestre de răsturnare strânse

Pentru depozitele de autobuze electrice, centrele de livrare de pe ultimul kilometru și loturile de deținere a taxiurilor în care mai multe vehicule se întorc la ore similare, configurația cu două arme permite încărcarea paralelă fără a necesita un raport încărcător-bac de 1:1 pe întregul site. Gestionarea dinamică a încărcăturii prioritizează automat vehiculul cu cea mai devreme plecare programată, asigurând pregătirea flotei, menținând în același timp cererea de vârf în limite.

Parcare comercială și cu utilizare mixtă

Centrele comerciale, turnurile de birouri și operatorii de parcare din aeroport pot deservi două compartimente pentru vehicule electrice adiacente de la un singur încărcător central, înjumătățind numărul de unități montate pe podea necesare pe rând de parcare. Acest lucru reduce complexitatea instalării, lasă mai mult spațiu utilizabil pe culoar și simplifică accesul la întreținere. RFID și autentificarea bazată pe aplicații facilitează gestionarea accesului utilizatorilor și procesarea plăților în mod independent pentru ambele arme.

Destinații de vânzare cu amănuntul și ospitalitate

Hotelurile, stațiunile și parcurile de vânzare cu amănuntul la scară largă pot instala mai puține încărcătoare pentru a acoperi mai multe locații desemnate pentru vehicule electrice, reducând cheltuielile de capital inițiale, oferind în același timp o facilitate premium pentru oaspeți. Amprenta cu două arme păstrează amenajarea peisagistică și fluxul pietonal, iar carcasa robustă pentru exterior rezistă la vremea pe tot parcursul anului fără adăpost suplimentar.

Scufundare tehnică adâncă

Încărcătorul DC EV în picioare cu două arme este conceput în jurul unei platforme de alimentare modulare, de înaltă eficiență, care controlează în mod independent două sesiuni de încărcare dintr-un singur sistem - maximizând utilizarea hardware-ului fără a compromite performanța sau siguranța.

Gestionare inteligentă dinamică a sarcinii

În centrul sistemului cu două arme se află un algoritm de alocare a puterii în timp real. Controlerul central citește continuu curentul solicitat al fiecărui vehicul conectat, starea de încărcare a bateriei și temperatura celulei. Pe baza acestor intrări - plus reguli definite de operator, cum ar fi facturarea prioritară, tarifele la ora din zi sau termenele limită de plecare - redistribuie puterea totală disponibilă între cele două arme pe secundă. Când un singur vehicul este conectat la priză, 100% din puterea nominală a încărcătorului este direcționată către acel singur pistol. Când un al doilea vehicul se conectează, sistemul împarte fără probleme puterea, asigurându-se că niciunul dintre vehicule nu scade sub pragul minim de încărcare. Această distribuție inteligentă elimină necesitatea supradimensionării conexiunilor la rețea și menține costurile cu energie previzibile.

Arhitectură de putere modulară

Încărcătorul este construit în jurul modulelor de alimentare individuale, interschimbabile la cald – de obicei de 20 kW sau 30 kW fiecare – care se alimentează într-o magistrală DC partajată. Fiecare modul funcționează aproape de eficiență maximă (≥95%) și poate fi izolat pentru service fără a întrerupe modulele rămase sau sesiunile de încărcare active. Această modularitate înseamnă că o singură eroare a modulului nu dezactivează întreaga unitate; încărcătorul reduce pur și simplu și continuă să servească ambele pistoale la putere redusă până când modulul este înlocuit.

Management termic avansat

Funcționarea cu pistol dublu generează căldură agregată mai mare decât un echivalent cu un singur pistol, în special în timpul sesiunilor susținute de putere maximă la temperaturi ambientale ridicate. Pentru a rezolva acest lucru, sistemul folosește o strategie de răcire cu mai multe zone. Răcirea cu aer filtrat cu debit mare, cu ventilatoare cu viteză variabilă, menține temperaturile optime ale modulului, în timp ce senzorii termici dedicați pe calea de ieșire a fiecărui pistol monitorizează în mod independent temperatura cablului și a conectorului. Pentru nivelurile de putere peste 120 kW, este disponibilă cablarea opțională răcită cu lichid, care elimină în mod activ căldura de la contactele conectorului și permite cabluri mai subțiri și mai ușoare, care rămân confortabile de manevrat chiar și la un curent continuu de 500 A.

Siguranță independentă pe armă

Fiecare pistol de încărcare funcționează cu propriul canal dedicat de monitorizare a siguranței. Monitorizarea în timp real a izolației, detectarea curentului rezidual sensibil la DC (Tip A + 6mA DC RCD) și protecția la supra-temperatură sunt aplicate independent fiecărei ieșiri. Dacă un prag de siguranță este depășit pentru o armă, acea sesiune este încheiată în siguranță, în timp ce cealaltă armă continuă neafectată. Un buton de oprire de urgență asigură izolarea mecanică imediată a ambelor ieșiri simultan.

Comunicare Multi-Protocol Dual-Gun

Interfața vehicul-încărcător acceptă protocoale bazate pe CAN (CHAdeMO, GB/T) și Comunicare prin linie de alimentare (CCS1, CCS2) pentru ambele arme în mod independent. Acest lucru permite configurații standard mixte - de exemplu, un pistol configurat pentru CCS2 și celălalt pentru CHAdeMO - în cadrul aceleiași unități fizice. Controlerul Linux încorporat gestionează ambele sesiuni în paralel, cu raportare backend complet OCPP 1.6J/2.0.1 pentru fiecare armă în mod individual, permițând jurnalele de tranzacții pe armă, măsurarea energiei și diagnosticarea defecțiunilor.

Construcție robustă, pregătită pentru exterior

Carcasa are un cadru din oțel galvanizat cu acoperire cu pulbere anti-UV, clasificat IP55 pentru protecție la pătrundere și IK10 pentru impact mecanic. Componentele interne primesc acoperire conformă pentru rezistență la umiditate și pulverizare de sare. Sistemul de răcire adaptiv menține condițiile interne stabile de la -30°C la +55°C ambiant, făcând unitatea potrivită pentru desfășurarea de coastă, deșert și alpin fără adăpost suplimentar.

Întrebări frecvente

Î1: Cum funcționează distribuția energiei atunci când două vehicule se încarcă în același timp?

Sistemul inteligent de gestionare dinamică a sarcinii al încărcătorului monitorizează continuu starea bateriei fiecărui vehicul conectat, curentul solicitat și parametrii de sesiune. Împarte automat puterea totală disponibilă între cele două arme în timp real. Când un singur vehicul este conectat, acesta primește 100% din puterea nominală a încărcătorului. Când un al doilea vehicul se conectează, puterea este împărțită în funcție de cerere și de regulile definite de operator - asigurând că ambele vehicule se încarcă eficient, fără a depăși capacitatea totală a încărcătorului.

Î2: Pot cele două arme să servească vehicule cu standarde de încărcare diferite?

Da. Încărcătorul acceptă configurații standard mixte într-o singură unitate. Configurațiile comune includ un pistol CCS2 și un pistol CHAdeMO, sau ambele CCS2. Fiecare armă funcționează independent cu propriul protocol de comunicare, permițând unității să servească simultan diferite mărci și modele de vehicule electrice, fără probleme de compatibilitate.

Î3: Ce se întâmplă dacă o armă întâmpină o defecțiune în timpul unei sesiuni duble?

Fiecare armă are propriul său canal independent de monitorizare a siguranței. Dacă o defecțiune - cum ar fi o scădere a rezistenței de izolație sau un eveniment de supratemperatura - este detectată la o ieșire, numai acea sesiune este încheiată în siguranță. Cealaltă armă continuă să se încarce neafectată. De asemenea, este prevăzut un buton de oprire de urgență pentru a izola mecanic ambele ieșiri instantaneu, dacă este necesar.

Î4: Care sunt avantajele de spațiu și de instalare în comparație cu instalarea a două încărcătoare cu un singur pistol?

O singură unitate cu două arme deservește două locuri de parcare adiacente de la o amprentă montată pe podea, reducând numărul de încărcătoare, plăci de beton și conexiuni electrice necesare pe rând. Acest lucru economisește timp de instalare, eliberează spațiu pe culoar și simplifică întreținerea pe termen lung - toate, oferind în același timp aceeași acoperire de încărcare în două compartimente.

Î5: Ce capacitate de conectare la rețea este necesară?

Cerințele rețelei depind de puterea totală de ieșire configurată. O unitate de 120 kW necesită în mod obișnuit o intrare trifazată cu întrerupător și cablare clasificate corespunzător. Deoarece sistemul de gestionare dinamică a sarcinii optimizează distribuția energiei în timp real, absorbția maximă a rețelei este adesea mai mică decât suma a două încărcătoare independente în aceleași condiții. Echipa noastră de ingineri oferă ghiduri detaliate de planificare electrică și poate ajuta cu calcule de sarcină specifice locației.

Î6: Pot monitoriza și factura fiecare armă separat?

Da. Backend-ul compatibil OCPP 1.6J/2.0.1 raportează fiecare pistol ca un punct de încărcare independent cu propriile sale jurnaluri de tranzacții, contorizare de energie și diagnosticare a erorilor. Acest lucru permite facturarea pe armă, strategii de prețuri pe locație și raportarea detaliată a utilizării - exact ca și cum ar funcționa două încărcătoare separate.

Î7: Ce întreținere necesită sistemul cu două arme?

Întreținerea de rutină este simplă – curățarea periodică a filtrului de aer, inspecții vizuale ale cablurilor și verificări ale contactelor conectorului. Arhitectura modulară de alimentare permite ca modulele individuale să fie schimbate la cald fără a opri întreaga unitate. În cazul în care un modul necesită înlocuire, încărcătorul continuă să opereze modulele rămase și să servească ambele pistoale la un nivel de putere temporar redus până la finalizarea service-ului.

În atenția clienților

Un operator de rețea de încărcare rapidă regională — Implementarea Urban Charging Plaza

Fundal

Un operator independent de puncte de încărcare care gestionează o rețea de stații de încărcare rapidă urbane și suburbane a planificat o nouă piață emblematică în apropierea unui important cartier de retail și divertisment. Site-ul trebuia să deservească volume mari de vehicule electrice în timpul orelor de vârf de seară și de weekend, cu timpi de așteptare minimi și rotație maximă în stație.

Provocarea

Site-urile existente ale operatorului au folosit încărcătoare DC cu un singur pistol într-o configurație 1:1 încărcător-to-bay. Deși eficient, acest model necesita două încărcătoare, două suporturi de beton, două seturi de conexiuni electrice și două puncte de întreținere pentru fiecare două locuri de parcare. La noua piață, unde costurile de teren și de construcție au fost semnificative, operatorul a dorit să reducă spațiul la sol și costurile de instalare fără a sacrifica numărul de golfuri deservite în timpul cererii de vârf.

De ce încărcătoare DC cu două arme?

După ce a evaluat amenajarea parcării site-ului - perechi de golfuri adiacente cu o insulă centrală comună - operatorul a recunoscut unitatea în picioare cu două arme ca fiind cea mai potrivită. Un încărcător plasat central între două locașuri le-ar putea servi pe ambele simultan, înjumătățind numărul de unități fizice, fundații și căderi de putere necesare per pereche de locașuri.

Funcția de gestionare dinamică a sarcinii a fost decisivă. În timpul orelor de vârf, încărcătorul împarte inteligent puterea între două vehicule conectate, menținând ambele sesiuni în progres. În perioadele mai liniștite, cu un singur vehicul conectat, 100% din puterea nominală este direcționată către acel singur pistol pentru cea mai rapidă schimbare posibilă. Această flexibilitate a permis operatorului să ofere prețuri competitive pe minut, fără a investi excesiv în infrastructura electrică.

Desfăşurare

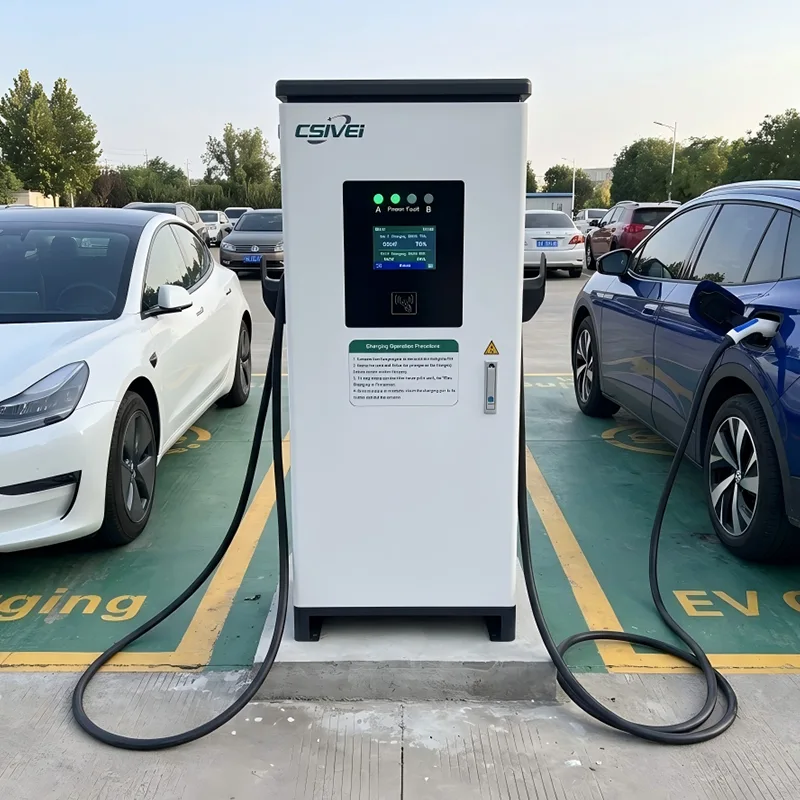

Treizeci de încărcătoare DC EV cu două arme - fiecare configurat cu pistoale duble CCS2 - au fost instalate în 60 de locuri de parcare. Unitățile montate pe podea au fost plasate pe insule centrale comune, deservind un golf la stânga și unul la dreapta. Integrarea backend-ului OCPP a permis raportarea tranzacțiilor pe armă, facturarea independentă pentru fiecare compartiment și monitorizarea de la distanță a încărcăturii în întreaga piață.

Rezultate

●  Operatorul a înjumătățit numărul de unități de încărcare necesare în comparație cu o desfășurare cu o singură armă, economisind semnificativ echipamente, lucrări civile și infrastructură electrică.

●  Debitul în orele de vârf a crescut cu aproximativ 40% în comparație cu previziunile bazate pe date despre o singură armă de pe site-urile existente, direct atribuite încărcării simultane cu două arme.

●  Diviziunea inteligentă a puterii a menținut rețeaua maximă în limita capacității alocate site-ului, evitând upgrade-urile costisitoare ale rețelei.

●  Echipele de întreținere au apreciat întreținerea unei unități din două locații, reducând timpul de inspecție de rutină și stocul de piese de schimb.

●  După lansarea cu succes a pieței, operatorul a standardizat unitățile cu două arme pentru toate locurile ulterioare cu trafic intens.
