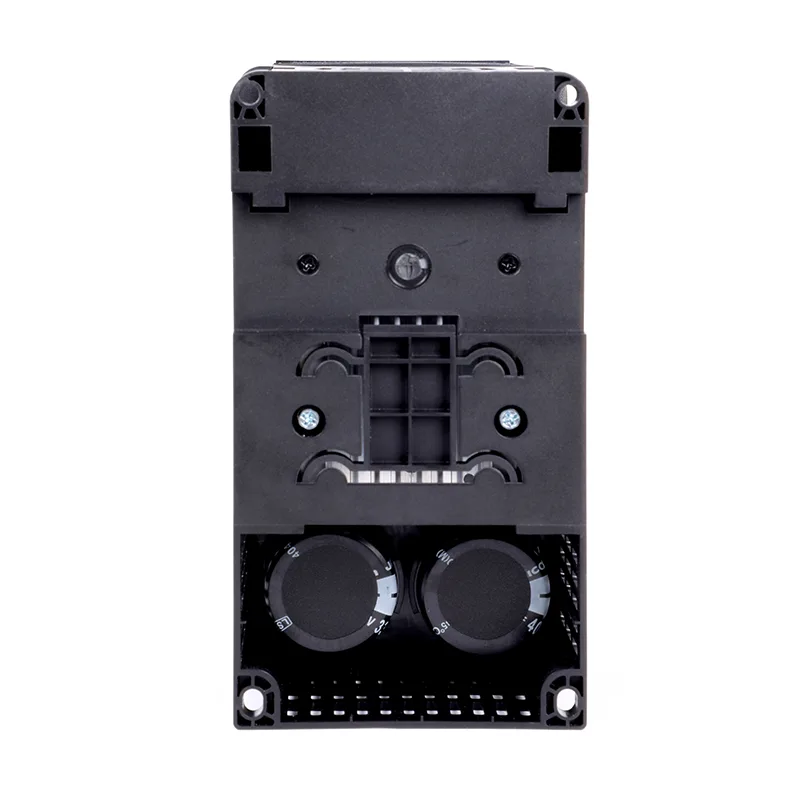

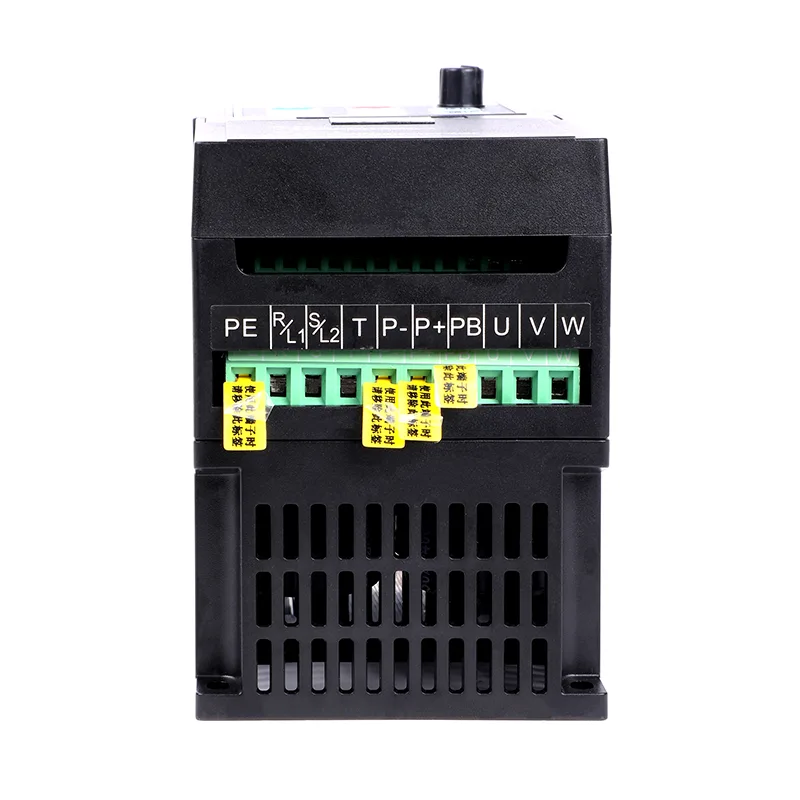

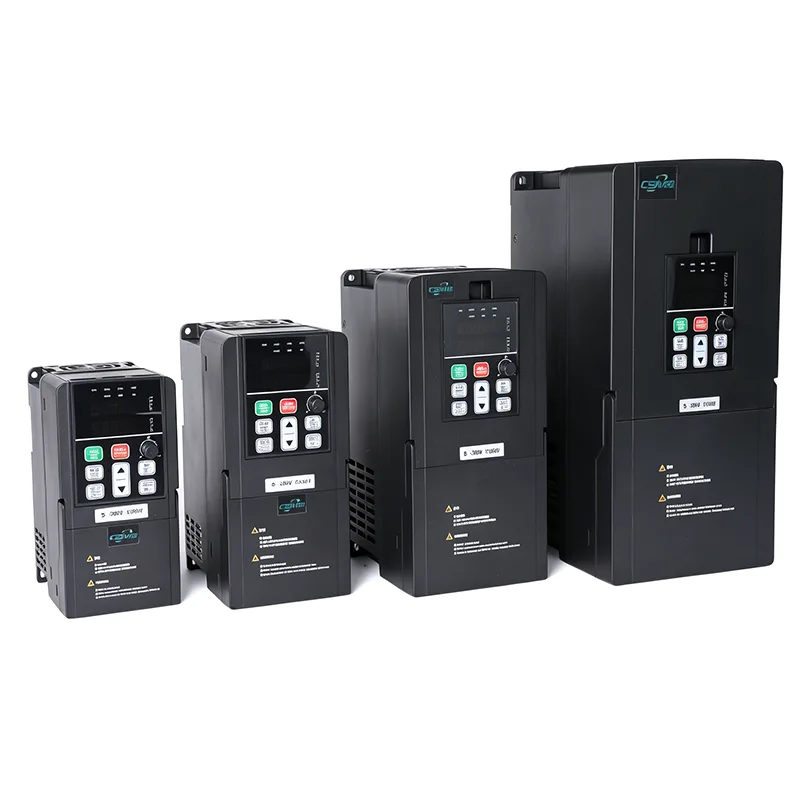

30CP 22kw VFD trifazic cu viteză variabilă

Unitatea de viteză variabilă CSIVEI 30HP 22kw VFD în 3 faze este o unitate de antrenare versatilă pentru controlul motorului trifazat. Proiectat pentru echipamente industriale mici, mașini de atelier și sarcini ușoare de automatizare, oferă performanțe de încredere într-o amprentă compactă. Dispunând atât de moduri de control vectorial V/F, cât și fără senzori, controler PID încorporat și suport pentru tastatură externă sau operare de la distanță. Carcasa IP20 cu capacitate de montare una lângă alta permite o instalare eficientă a panoului. Cu o configurație ușoară a parametrilor și o construcție robustă, VFD-ul CSIVEI 115-132kw trifazic 380V oferă o bază solidă pentru aplicațiile de bază de control al vitezei motorului.

Parametri și specificații de bază

Aplicații tipice

Unitatea de viteză variabilă CSIVEI 30HP 22kw VFD în 3 faze este proiectată pentru aplicații industriale ultra-grele care necesită o fiabilitate extremă:

●  Minere și minerale – mori de măcinat, concasoare, pompe de șlam

●  Apă și ape uzate – stații mari de ridicare, suflante de aerare, pompe de efluent

●  Petrol și gaze – pompe pentru conducte, transfer de țiței, comprimare a gazului

●  Marină – propulsoare de propulsie, propulsoare de prova, mașini de punte

●  Ventilatoare mari – ventilație de tunel, ventilatoare de tunel de vânt, suflante de furnal

Construcția sa robustă și opțiunile active front-end asigură conformitatea cu codurile rețelei și standardele armonice.

Operare ușor de utilizat și configurare ușoară

Seria CSIVEI VFD acordă prioritate ușurinței în utilizare, reducând timpul de instalare și simplificând funcționarea zilnică pentru ingineri și personalul de întreținere.

Tastatură intuitivă – Tastatura LED/LCD oferă afișare clară a parametrilor și navigare rapidă. Grupurile de parametri sunt organizate logic, iar suportul în mai multe limbi asigură accesibilitatea utilizatorilor globali.

Quick Start Wizard – Configurarea pas cu pas ghidează utilizatorii prin configurarea de bază a parametrilor în câteva minute. Macro-urile de aplicație preconfigurate (ventilator/pompă, transportor, cuplu constant) permit configurarea cu o singură atingere pentru aplicațiile obișnuite.

Funcția de copiere a parametrilor – Încărcați parametrii de la o unitate pe tastatură și descărcați pe mai multe unități, reducând semnificativ timpul de configurare pentru sistemele cu mai multe unități și asigurând o configurație consecventă.

Tastatură detașabilă – Tastatura poate fi montată de la distanță folosind un cablu prelungitor, permițând operarea convenabilă de la ușile panoului de control sau locații la distanță.

Design compact – Amprenta care economisește spațiu permite montarea una lângă alta, maximizând densitatea panoului și reducând cerințele privind dimensiunea dulapului.

Întrebări frecvente

Cum aleg unitatea de viteză variabilă trifazată VFD de 30 CP și 22 kw potrivită pentru motorul meu?

Câteva lucruri de luat în considerare:

Puterea motorului — VFD-ul trebuie să se potrivească sau să fie puțin mai mare decât valoarea nominală a motorului.

Tensiune de intrare — 230 V monofazat sau 400 V trifazat, asigurați-vă că se potrivește cu alimentarea dvs.

Tipul de sarcină — sarcinile cu cuplu constant, cum ar fi transportoarele sau extruderele, au nevoie de obicei de VFD dimensionat la 100-120% din puterea motorului. Sarcinile de cuplu variabile, cum ar fi ventilatoarele și pompele, pot folosi adesea un VFD adaptat la puterea motorului, plus veți obține economii de energie.

Mediu – pentru locații cu praf, umezeală sau exterioare, alegeți un grad de IP mai ridicat (IP40, IP54, IP66) sau puneți unitatea într-o carcasă protejată.

Comunicare—dacă trebuie să vorbiți cu un PLC sau SCADA, verificați dacă unitatea acceptă protocolul dvs. (Modbus RTU este standard; Profibus, Ethernet/IP etc. sunt opționale).

CSIVEI are, de asemenea, un instrument de dimensionare și suport tehnic dacă doriți o a doua opinie.

Cum depanez erorile comune?

Unitatea afișează coduri de eroare pe tastatură pentru diagnosticare rapidă:

●  OC (supracurent) – verificați dacă există scurtcircuitari, probleme de înfășurare a motorului sau timpul de accelerare prea scurt

●  OV (supratensiune) – verificați rezistența de frânare (dacă este utilizată) sau timpul de decelerare prea scurt

●  UV (subtensiune) – verificați puterea de intrare și cablajul

●  OH (supratemperatură) – verificați ventilatorul de răcire, temperatura ambiantă și spațiul de montare

●  OL (suprasarcină) – verificați sarcina motorului, măriți timpul de accelerare sau luați în considerare mărirea unității

●  Manualul are un tabel complet de coduri de eroare cu pași detaliați. Dacă ceva încă nu este în regulă, suportul tehnic CSIVEI vă poate ajuta.

Care este durata de viață tipică a unui VFD și cum îl întrețin?

Cu o instalare și condiții adecvate, un VFD poate dura 10-15 ani. Întreținere cheie: păstrați carcasa curată – acumularea de praf distruge eficiența răcirii; verificați ventilatoarele de răcire (de obicei durează 3-7 ani; înlocuiți-le dacă sunt zgomotoase sau defecțiuni); inspectați condensatorii magistralei de curent continuu – aceștia îmbătrânesc cu timpul și temperatura – dacă unitatea a fost depozitată peste doi ani, reformați capacele înainte de a porni; monitorizați temperatura mediului ambiant; ocazional, faceți copii de rezervă ale parametrilor pe tastatură sau pe stocarea externă. O inspecție rapidă la fiecare 6-12 luni ajută la evitarea surprizelor.

Cum configurez unitatea pentru prima dată?

Unitățile CSIVEI au un expert de pornire rapidă care vă ghidează prin elementele esențiale în câteva minute:

Introduceți datele de pe plăcuța de identificare a motorului (putere, tensiune, curent, frecvență, RPM), alegeți o macro aplicație (ventilator/pompă, transportor, cuplu constant), setați timpii de accelerare și decelerare, alegeți sursa de frecvență (tastatură, intrare analogică, comunicare) și rulați reglarea automată pentru a optimiza controlul motorului. Manualul are toate detaliile, iar tastatura este detașabilă, astfel încât să o puteți opera de la distanță dacă este necesar.

Pot folosi un VFD de intrare monofazat cu un motor trifazat?

Da. Variațiile monofazate de 230 V de la CSIVEI preiau intrare monofazată și ies putere trifazată către motor. Este o configurație obișnuită când este disponibilă doar puterea monofazată, dar doriți eficiența și fiabilitatea unui motor trifazat. Doar asigurați-vă că tensiunea motorului se potrivește cu ieșirea unității - 230 V trifazat.

Caz client: Pompare pentru irigații agricole

O mare cooperativă agricolă a operat mai multe pompe de irigare pentru a deservi diferite zone de cultură. Reglajele manuale ale supapelor și pompele cu viteză fixă ​​au dus la o livrare ineficientă a apei și la costuri mari ale energiei.

Soluție: CSIVEI 30HP 22kw VFD 3 Faze Variatoare de viteză au fost instalate pe două pompe principale, cu un controler central care gestionează secvențierea pompelor în funcție de cererea zonei. PID-ul încorporat al unităților a menținut o presiune constantă în rețeaua de distribuție.

Rezultate:

●  Presiunea apei optimizată pentru diferite metode de irigare (picurare vs. aspersoare)

●  Consumul de energie a scăzut cu 28% în timpul sezonului de vegetație

●  Reducerea stresului cu ciocănirea și țevile, prelungind durata de viață a infrastructurii

●  Monitorizarea de la distanță permite ajustarea în timp real prin intermediul dispozitivului mobil

●  Cooperativa a standardizat de atunci unitățile CSIVEI pentru toate instalațiile noi de pompe.
