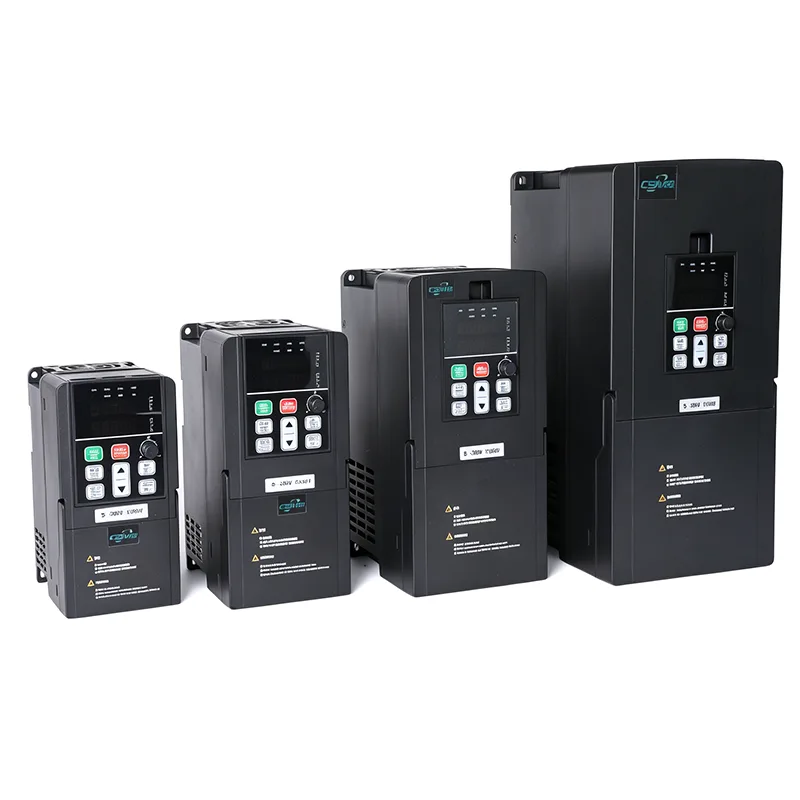

15CP 11kw VFD Pompă de transmisie în frecvență VFD

Caracteristicile cheie includ capacitate mare de suprasarcină, reactor DC încorporat pentru atenuarea armonicilor, interfețe de comunicație multiple și extindere I/O configurabilă. Carcasa robustă cu sistem de răcire ranforsat asigură o funcționare fiabilă în medii industriale cu temperaturi ridicate.

Combinând capabilitățile de economisire a energiei cu caracteristici inteligente de protecție, pompa VFD de transmisie în frecvență CSIVEI 15HP 11kw VFD maximizează timpul de funcționare a sistemului și eficiența operațională pentru aplicațiile de mare putere.

Parametri și specificații de bază

Aplicații tipice

Pompa VFD cu transmisie în frecvență CSIVEI 15HP 11kw VFD oferă performanțe robuste pentru echipamente industriale grele care necesită funcționare continuă:

●  Pompe mari – pompe principale de alimentare cu apă, pompe de răcire industriale

●  Ventilatoare industriale – ventilație mină, ventilatoare fabrică de ciment, colectoare de praf

●  Compresoare – compresoare mari de aer, compresoare cu azot

●  Betoniere – betoniere, reactoare chimice, malaxoare pentru celuloză

●  Centrifuge – centrifuge de zahăr, centrifuge de ulei, decantoare

Cu caracteristici de răcire consolidată și de atenuare armonică, asigură o funcționare fiabilă în medii dure.

Protecție robustă și fiabilitate

Construită pentru a rezista în medii industriale solicitante, seria CSIVEI VFD încorporează multiple mecanisme de protecție pentru a asigura funcționarea continuă și durata de viață extinsă.

Protecție completă a motorului - Protecția integrată include supratensiune, subtensiune, supracurent, supratemperatura, pierdere de fază și protecție la scurtcircuit. Unitatea declanșează automat sau limitează ieșirea pentru a preveni deteriorarea atât a unității, cât și a motorului conectat.

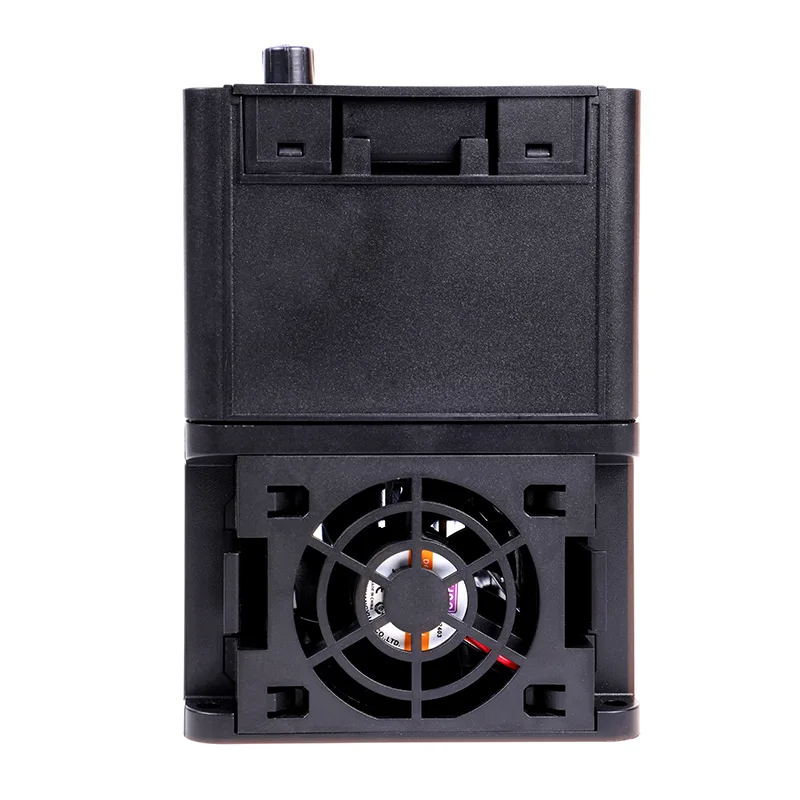

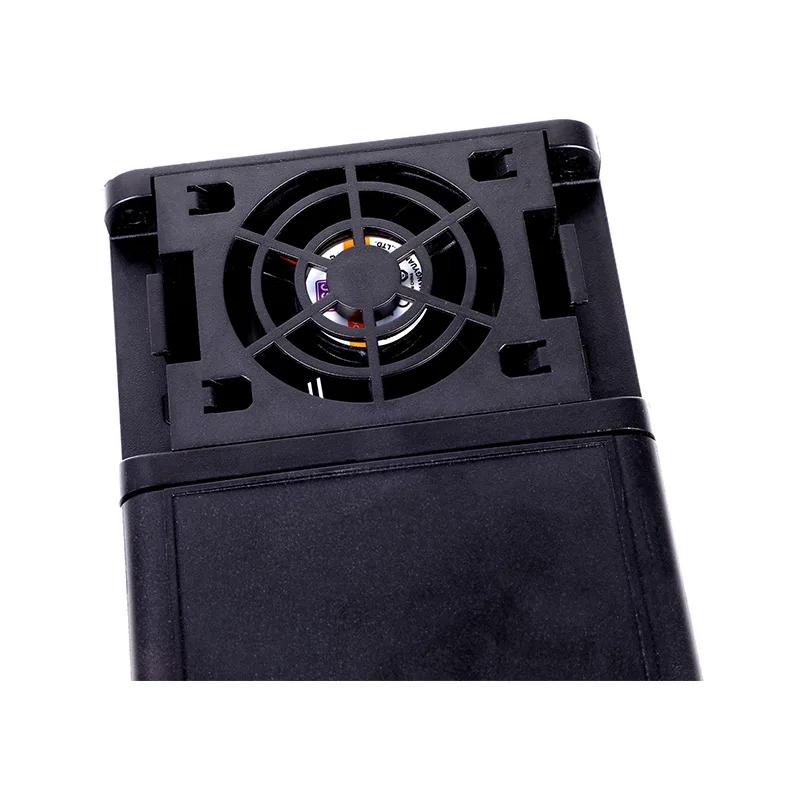

Managementul termic – Controlul inteligent al ventilatorului ajustează răcirea în funcție de temperatura internă și condițiile de încărcare, minimizând zgomotul și prelungind durata de viață a ventilatorului. Modelele de mare putere au un radiator ranforsat pentru o disipare termică îmbunătățită.

Protecția mediului – Carcasă standard IP20 potrivită pentru instalarea panoului de control. Carcasele opționale IP40/IP54/IP66 sunt disponibile pentru aplicații în medii cu praf, umezeală sau spălare. Acoperirea conformă a PCB-urilor oferă protecție suplimentară împotriva umidității și a contaminanților.

Filtru EMC încorporat – Modelele selectate includ un filtru integrat de compatibilitate electromagnetică, simplificând conformitatea cu CE și alte standarde EMC și reducând costurile de instalare.

Întrebări frecvente

Care este diferența dintre controlul V/F și controlul vectorial?

Controlul V/F păstrează un raport fix tensiune-frecvență. Este bine pentru ventilatoare, pompe și aplicații generale în care controlul precis al vitezei nu este critic. Controlul vectorial separă fluxul și cuplul, astfel încât să le puteți controla independent, ceea ce vă oferă un cuplu de pornire mai mare (până la 150% la 0,5 Hz) și o precizie mai bună a vitezei. Vectorul fără senzori nu are nevoie de un encoder; Vectorul în buclă închisă face și împinge precizia vitezei la 0,1%. Majoritatea unităților CSIVEI acceptă ambele, astfel încât să puteți alege cea care se potrivește aplicației dvs.

Cum aleg VFD-ul potrivit pentru motorul meu?

Câteva lucruri de luat în considerare:

●  Puterea motorului — VFD-ul trebuie să se potrivească sau să fie puțin mai mare decât valoarea nominală a motorului.

●  Tensiune de intrare: 230V monofazat sau 400V trifazat, asigurați-vă că se potrivește cu alimentarea dvs.

●  Tipul de încărcare — sarcinile cu cuplu constant, cum ar fi transportoarele sau extruderele, au nevoie de obicei de VFD dimensionat la 100–120% din puterea motorului. Sarcinile de cuplu variabile, cum ar fi ventilatoarele și pompele, pot folosi adesea un VFD adaptat la puterea motorului, plus veți obține economii de energie.

●  Mediu — pentru locații cu praf, umezeală sau în aer liber, alegeți un grad de protecție IP mai ridicat (IP40, IP54, IP66) sau puneți unitatea într-o carcasă protejată.

●  Comunicare — dacă trebuie să vorbiți cu un PLC sau SCADA, verificați dacă unitatea acceptă protocolul dvs. (Modbus RTU este standard; Profibus, Ethernet/IP etc. sunt opționale).

●  CSIVEI are, de asemenea, un instrument de dimensionare și asistență tehnică dacă doriți o a doua opinie.

Pot folosi un VFD de intrare monofazat cu un motor trifazat?

Da. Variațiile monofazate de 230 V de la CSIVEI preiau intrare monofazată și ies putere trifazată către motor. Este o configurație obișnuită când este disponibilă doar puterea monofazată, dar doriți eficiența și fiabilitatea unui motor trifazat. Doar asigurați-vă că tensiunea motorului se potrivește cu ieșirea unității - 230 V trifazat.

Am nevoie de o rezistență de frânare externă?

Depinde. Dacă aveți nevoie de o decelerare rapidă sau sarcina are o inerție mare - cum ar fi centrifuge, macarale, palanuri sau bobinatoare - atunci da, veți avea nevoie de unul. La unitățile care au o unitate de frânare internă, rezistorul gestionează energia regenerativă pentru a evita defecțiunile de supratensiune și pentru a scurta timpii de oprire. Pentru ventilatoare și pompe cu decelerație mai lentă, de obicei o puteți sări peste el.

Ce protocoale de comunicare sunt acceptate?

Toate unitățile CSIVEI vin cu Modbus RTU peste RS485 ca standard. Modulele opționale sunt disponibile pentru Profibus DP, Profinet, Ethernet/IP, CANopen și DeviceNet. Acestea vă permit să vă integrați cu sistemele PLC și SCADA majore pentru monitorizare de la distanță, modificări ale parametrilor și control centralizat.

Cum configurez unitatea pentru prima dată?

Unitățile CSIVEI au un expert de pornire rapidă care vă ghidează prin elementele esențiale în câteva minute:

Introduceți datele de pe plăcuța de identificare a motorului (putere, tensiune, curent, frecvență, RPM), alegeți o macro aplicație (ventilator/pompă, transportor, cuplu constant), setați timpii de accelerare și decelerare, alegeți sursa de frecvență (tastatură, intrare analogică, comunicare) și rulați reglarea automată pentru a optimiza controlul motorului. Manualul are toate detaliile, iar tastatura este detașabilă, astfel încât să o puteți opera de la distanță dacă este necesar.

Ce protecții sunt încorporate în unitate?

Driverele CSIVEI includ un set solid de protecții: supratensiune, subtensiune, supracurent, scurtcircuit, supratemperatura (radiator de căldură), pierdere de fază la intrare sau ieșire și suprasarcină a motorului (suprasarcină termică electronică, I²t). Acestea ajută la menținerea funcționării fiabile a lucrurilor și la prelungirea duratei de viață a echipamentului.

Pot rula mai multe motoare de la un singur VFD?

Da, puteți rula mai multe motoare în paralel de la o singură unitate, atâta timp cât: consumul total de curent rămâne în limitele valorii nominale de ieșire a unității, fiecare motor are propria protecție termică la suprasarcină și utilizați controlul V/F (controlul vectorial nu este recomandat pentru setările cu mai multe motoare). Acest lucru este obișnuit pentru rețelele de ventilatoare, secțiunile transportoare sau stațiile de pompare în care motoarele funcționează împreună la aceeași viteză.

Cum depanez erorile comune?

Unitatea afișează coduri de eroare pe tastatură pentru diagnosticare rapidă:

●  OC (supracurent) – verificați dacă există scurtcircuitari, probleme de înfășurare a motorului sau timpul de accelerare prea scurt

●  OV (supratensiune) – verificați rezistența de frânare (dacă este utilizată) sau timpul de decelerare prea scurt

●  UV (subtensiune) – verificați puterea de intrare și cablajul

●  OH (supratemperatură) – verificați ventilatorul de răcire, temperatura ambiantă și spațiul de montare

●  OL (suprasarcină) – verificați sarcina motorului, măriți timpul de accelerare sau luați în considerare mărirea unității

Manualul are un tabel complet de coduri de eroare cu pași detaliați. Dacă ceva încă nu este în regulă, suportul tehnic CSIVEI vă poate ajuta.

Cum economisește VFD energie?

Pentru sarcini cu cuplu variabil, cum ar fi ventilatoare și pompe, puterea urmează legile de afinitate - este proporțională cu cubul de viteză. Scăderea vitezei cu 20% reduce consumul de energie cu aproximativ 50%. Funcția de optimizare automată a energiei (AEO) reduce tensiunea pentru a se potrivi cu sarcina reală pentru economii suplimentare. Modul de repaus oprește, de asemenea, motorul în perioadele de cerere scăzută, eliminând consumul de energie în gol.

Care este durata de viață tipică a unui VFD și cum îl întrețin?

Cu o instalare și condiții adecvate, un VFD poate dura 10-15 ani. Întreținere cheie: păstrați carcasa curată – acumularea de praf distruge eficiența răcirii; verificați ventilatoarele de răcire (de obicei durează 3-7 ani; înlocuiți-le dacă sunt zgomotoase sau defecțiuni); inspectați condensatorii magistralei de curent continuu – aceștia îmbătrânesc cu timpul și temperatura – dacă unitatea a fost depozitată peste doi ani, reformați capacele înainte de a porni; monitorizați temperatura mediului ambiant; ocazional, faceți copii de rezervă ale parametrilor pe tastatură sau pe stocarea externă. O inspecție rapidă la fiecare 6-12 luni ajută la evitarea surprizelor.

Pot folosi VFD-ul în aer liber sau în medii de spălare?

Unitățile standard IP20 trebuie să fie într-un panou curat și uscat. Pentru medii exterioare sau dure, CSIVEI oferă evaluări IP mai ridicate:

●  IP40 – bun pentru locuri cu praf, cum ar fi fabricile de textile sau prelucrarea lemnului

●  IP54/IP55 – etanș la praf și la stropire; lucrări pentru incinte exterioare și zone de spălare

●  IP66 – complet etanș la praf și gestionează jeturi puternice de apă; potrivit pentru prelucrarea alimentelor, spălătorii auto sau pentru utilizare în aer liber fără carcase suplimentare

●  Dacă sunt prezente gaze corozive, se recomandă acoperirea conformă pe PCB.

VFD-ul vine cu o garanție și suport tehnic?

Da. Unitățile CSIVEI vin cu o garanție standard de 18 luni de la data fabricării (sau 12 luni de la instalare, oricare dintre acestea este mai târziu). Opțiunile de garanție extinsă sunt disponibile pentru aplicațiile critice. Asistența tehnologică globală este disponibilă prin e-mail, telefon și resurse online - manuale de utilizare, ghiduri de aplicații și software de configurare sunt toate incluse.

Cazul clientului: Ventilator industrial

O unitate de producție de mobilă necesita un control precis al fluxului de aer pentru sistemul său de colectare a prafului. Funcționarea continuă a ventilatoarelor la viteză maximă a fost ineficientă și a creat zgomot excesiv.

Soluție: pe ventilatorul principal de evacuare a fost instalat un VFD CSIVEI 18-30kW, cu un senzor de presiune care monitorizează presiunea în conductă pentru a regla viteza ventilatorului.

Rezultate:

●  Viteza ventilatorului se ajustează automat pentru a se potrivi cu cererea de colectare a prafului

●  Economii de energie de 45% în timpul funcționării cu încărcare parțială

●  Nivelul de zgomot redus cu 12 dB, îmbunătățind condițiile de lucru

●  Uzura mecanică redusă a rulmenților și curelelor ventilatorului

●  Sistemul îndeplinește acum atât obiectivele privind conformitatea cu mediul, cât și eficiența operațională.
