Încărcător de casă EV cu un singur pistol 7KW

Construit pentru puteri nominale de la 7 kW (monofazat) la 22 kW (trifazat), încărcătorul EV Home Charger 7KW de la fabrica CSIVEI se instalează direct pe pereți, stâlpi sau coloane structurale - eliminând cerințele de spațiu la sol și menținând zonele de parcare neobstrucționate. Carcasa elegantă, cu clasificare IP55, găzduiește un conector de tip 2 cu un toc pentru cablu integrat, menținând cablul de încărcare ordonat și îndepărtat de sol. Utilizatorii se autentifică prin intermediul cititorului RFID încorporat sau al unei aplicații însoțitoare pentru smartphone, în timp ce conectivitatea OCPP 1.6J conectează încărcătorul la principalele platforme backend pentru monitorizare de la distanță, raportare sesiuni și gestionarea dinamică a sarcinii. Siguranța electrică cuprinzătoare este furnizată prin protecția la curent rezidual de tip A + 6mA DC, protecții la supracurent și supratensiune și o funcție de oprire de urgență. Pentru locații fără pereți adecvați, un accesoriu opțional de piedestal pe podea transformă aceeași unitate într-un încărcător elegant, montat pe coloană, fără modificări interne. Fie pentru o reședință privată, un loc de parcare pentru angajați sau un loc de parcare pentru oaspeți, Single-Gun EV Home Charger 7KW oferă încărcare fiabilă peste noapte și la locul de muncă cu o complexitate minimă a infrastructurii.

Aplicații ale produsului

Pentru locațiile în care simplitatea, costurile reduse și eficiența spațiului sunt esențiale, încărcătorul Single-Gun EV Home 7KW oferă un punct de încărcare discret montat pe perete. Poate fi instalat pe structuri existente sau implementat cu un piedestal opțional pentru flexibilitate maximă.

Reședințe private și garaje

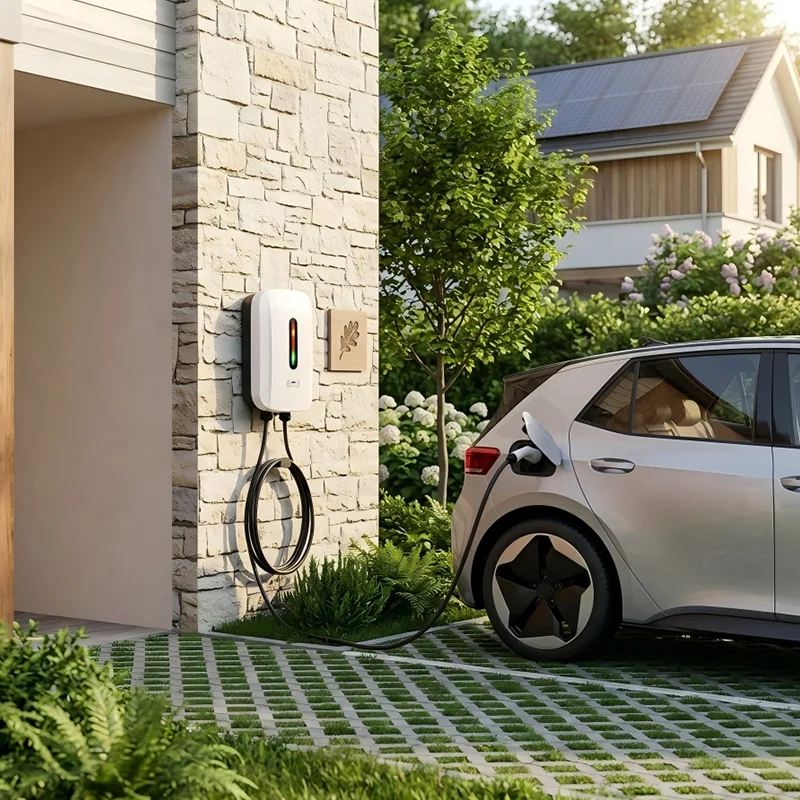

Proprietarii de case cu parcare dedicată în afara străzii pot monta acest încărcător pe un perete de garaj sau pe un perete exterior al casei. Oferă o încărcare completă peste noapte la 7 kW sau până la 22 kW pentru vehiculele compatibile, folosind o sursă standard de energie electrică casnică. Profilul subțire menține instalarea îngrijită, în timp ce controlul RFID sau aplicația limitează utilizarea membrilor familiei.

Parcare apartament și condominiu

Clădirile cu mai multe locuințe pot atribui încărcătoare montate pe perete rezidenților individuali în subsoluri dedicate sau locuri de parcare acoperite. Încărcătorul este ușor de instalat pe stâlpi de beton sau pereți despărțitori. Integrarea cu backend-ul OCPP al clădirii permite facturarea energiei per rezident și echilibrarea sarcinii pe mai multe unități, asigurând că sursa principală a clădirii nu este niciodată supraîncărcată.

Taxarea angajaților la locul de muncă

Birourile și parcurile de afaceri pot oferi încărcarea vehiculelor electrice ca un avantaj valoros pentru angajați, fără a sacrifica locurile de parcare. Unitățile montate pe perete de-a lungul perimetrului unei parcări sau pe coloane structurale deservesc câte un compartiment dedicat. Angajații se conectează în timpul zilei de lucru, iar funcțiile de programare inteligentă ale încărcătorului pot acorda prioritate încărcării în timpul orelor de generare solară sau în perioadele de tarif în afara orelor de vârf.

Tarifare pentru oaspeți de vânzare cu amănuntul și ospitalitate

Hotelurile, restaurantele și centrele comerciale pot adăuga oaspeți încărcare EV cu întreruperi minime. Montarea pe perete poziționează încărcătorul ordonat în capul unui loc de parcare pentru clienți. Încărcătorul poate fi configurat pentru acces gratuit cu cardul personalului sau pentru sesiuni plătite printr-un cod QR, toate gestionate printr-o platformă standard OCPP.

Desfășurare piedestal pentru loturi deschise

În zonele de parcare în aer liber fără pereți, setul opțional de piedestal transformă aceeași unitate montată pe perete într-un încărcător subțire, de sine stătător. Acesta este ideal pentru parcurile suburbane de vânzare cu amănuntul, parcările pentru vizitatori în centrele de agrement și aleile unde montarea pe perete este imposibilă. Utilizarea mixtă a configurațiilor de perete și piedestal într-un singur loc reduce complexitatea achizițiilor.

Scufundare tehnică adâncă

Încărcătorul de casă EV Single-Gun 7KW combină o carcasă compactă, cu clasificare IP55, cu electronice avansate de control și conectivitate completă, făcându-l un bloc de construcție flexibil pentru orice rețea de încărcare EV.

Livrare eficientă a energiei și conformitate

Încărcătorul furnizează 7 kW (230V, 32A) monofazat sau 11kW/22kW trifazic (400V, 16A/32A) conform IEC 61851-1 Modul 3. Controlerul de bord gestionează comunicarea Control Pilot, ajustând curentul maxim disponibil pentru încărcătorul de bord al vehiculului. Unitatea este preconfigurată pentru standardul regional de rețea, cu o setare de curent maxim reglabil, accesibilă prin backend pentru scenariile de gestionare a sarcinii.

Siguranță electrică stratificată

Siguranța este asigurată printr-un dispozitiv de curent rezidual de tip A combinat cu un modul de detectare sensibil la curent continuu de 6mA dedicat, în conformitate cu IEC 62955. Acest lucru protejează împotriva curenților de defect CC puri care pot orbi RCD-urile standard de tip A, o cerință critică pentru vehiculele electrice moderne. Dispozitivele de protecție la supracurent, supratensiune, subtensiune și supratensiune sunt integrate în calea principală de alimentare. Un releu motorizat deconectează ieșirea în orice condiție de defecțiune, iar un buton de oprire de urgență de pe panoul frontal oferă un punct suplimentar de izolare manuală.

Construcție hardware și rezistență la mediu

Carcasa este fabricată din oțel galvanizat cu un finisaj acoperit cu pulbere rezistent la UV, testat la IP55 pentru pătrunderea apei și a prafului și IK10 pentru impact mecanic. Este potrivit pentru instalare în locații exterioare acoperite sau expuse, funcționând fiabil de la -30°C până la +55°C. Electronicele interne sunt acoperite conform pentru a rezista la umiditate și condens. Suportul de montare permite fixarea sigură pe beton, cărămidă sau oțel structural; Opțiunile de intrare a cablurilor din spate sau de jos permit cablarea ascunsă pentru un aspect curat.

Interfață utilizator și conectivitate

Un inel de stare LED cu luminozitate ridicată sau un afișaj LCD opțional oferă starea de încărcare clară dintr-o privire. Un cititor RFID compatibil cu ISO 14443 oferă controlul accesului, opțional asociat cu Bluetooth sau Wi-Fi pentru interacțiunea cu aplicația smartphone. Stack-ul OCPP 1.6J încorporat (upgradabil la 2.0.1) se conectează la sistemele de management al rețelei prin Ethernet, Wi-Fi sau un modem 4G integrat. Caracteristicile includ pornire/oprire de la distanță, date de sesiune în timp real, actualizări de firmware și programe inteligente de încărcare. Buffering-ul offline pentru tranzacții asigură nicio pierdere de date de sesiune dacă conexiunea scade temporar.

Managementul cablurilor și ergonomia

Un cablu de tip 2 de 5 metri (opțiune de tip 1 disponibilă) cu un conector ergonomic este legat permanent. Un toc lateral integrat fixează conectorul în siguranță atunci când nu este utilizat, menținând cablul departe de sol și compartimentul ordonat. Designul tocului plasează mufa la o înălțime confortabilă, reducând efortul în timpul conexiunii.

Gestionarea flexibilă a sarcinii și a energiei

Încărcătorul acceptă gestionarea sarcinii locale prin Modbus RTU/TCP, permițându-i să se integreze cu controlere la nivel de site, invertoare solare sau sisteme de stocare a bateriei. În instalațiile cu mai multe încărcătoare, un controler de grup poate limita cererea totală a site-ului, poate eșalona sesiunile de încărcare sau poate prioritiza autoconsumul solar. Această pregătire pentru viitor găzduiește un număr tot mai mare de vehicule electrice fără a necesita upgrade costisitoare ale rețelei.

Conversie opțională pe piedestal

Un set de piedestal din oțel galvanizat la cald poate fi montat fără nicio modificare a unității de încărcare. Piedestalul oferă o coloană cu un canal de cablu integrat și o placă de podea rezistentă. Permite amplasarea unui încărcător de perete oriunde este disponibilă o suprafață plană, unificând specificațiile produsului în condiții variate ale amplasamentului.

Întrebări frecvente

Î1: Ce niveluri de putere sunt disponibile și cât de repede se va încărca mașina mea?

Încărcătorul Single-Gun EV Home 7KW este disponibil în configurații de 7kW (monofazat), 11kW (trifazat) și 22kW (trifazat). Viteza reală de încărcare depinde de încărcătorul de la bord al vehiculului. Un vehicul electric obișnuit cu un încărcător la bord de 7 kW va câștiga aproximativ 40–50 km de autonomie pe oră la 7 kW sau mai rapid dacă vehiculul acceptă încărcare trifazată de 11 kW sau 22 kW.

Î2: Acest încărcător poate fi instalat în aer liber fără protecție suplimentară?

Da. Carcasa cu clasificare IP55 rezistă la ploaie, praf și expunerea la UV. Este construit pentru a funcționa în aer liber pe tot parcursul anului, cu electronice acoperite conform pentru a rezista la umezeală. O instalare simplă pe perete cu intrare de cablu din spate oferă protecție completă împotriva intemperiilor.

Î3: Ce se întâmplă dacă nu am un perete potrivit?

Este disponibil un set opțional de piedestal pe podea. Piedestalul folosește aceeași unitate de încărcare și pur și simplu se fixează pe un suport de beton. Acest lucru vă permite să implementați același model de încărcător atât în ​​aplicații cu montare pe perete, cât și în aplicații independente, într-un singur proiect.

Î4: Pot controla cine folosește încărcătorul și factura pentru energie?

Da. Cititorul RFID integrat sau aplicația însoțitoare permite autentificarea utilizatorului. Prin backend-ul OCPP, puteți seta tarife individuale, puteți urmări consumul per utilizator și puteți genera rapoarte de facturare. Pentru instalațiile private, o simplă listă albă de carduri RFID este tot ce este necesar.

Î5: Încărcătorul acceptă încărcare solară sau în afara vârfului?

Încărcătorul Single-Gun EV Home 7KW acceptă profilurile de încărcare inteligente OCPP și integrarea Modbus cu sistemele locale de management al energiei. Aceasta înseamnă că poate fi programat să se încarce numai atunci când excesul de energie solară este disponibilă sau să programeze sesiuni în timpul ferestrelor cu tariful de energie electrică în afara vârfului, automat.

Î6: Ce certificări are încărcătorul?

Încărcătorul este certificat CE și respectă IEC 61851-1, IEC 62196 și directivele regionale relevante privind EMC și siguranță. Unitatea noastră de producție este certificată ISO 9001 și fiecare unitate este supusă testării electrice finale înainte de expediere.

Î7: Ce întreținere este necesară?

Foarte putin. Vă recomandăm o inspecție vizuală anuală a cablului, conectorului și carcasei. Capacul frontal oferă acces la componentele interne, iar designul modular înseamnă că controlerul, modulul RFID sau releul pot fi înlocuite rapid dacă este necesar. Nu este nevoie de echipament greu pentru întreținere.

Un bloc urban cu utilizare mixtă — Integrare de taxare rezidențială și cu amănuntul

Fundal

Un cartier urban nou dezvoltat combina unități comerciale de la parter cu apartamente rezidențiale deasupra. Dezvoltatorul a dorit să ofere încărcare dedicată pentru vehiculele electrice în parcarea subterană comună atât pentru rezidenți, cât și pentru clienții de retail. Parcarea avea golfuri înguste standard și numeroase coloane structurale, dar spațiu limitat.

Provocarea

Garajul subteran era un design urban tipic - coloane de beton în grile obișnuite, pereți în jurul perimetrului și zone de cotitură strânse. Încărcătoarele de pe podea ar împiedica fluxul de trafic sau ar consuma locuri de parcare valoroase. Organismul social a cerut, de asemenea, ca orice infrastructură de încărcare să nu modifice rutele de evacuare a incendiilor sau să reducă numărul de locuri de parcare disponibile.

Rezidenții aveau nevoie de încărcare privată, alocată, în locațiile lor dedicate, în timp ce spațiile de vânzare cu amănuntul doreau să ofere taxe plătite pentru clienți la câteva locații desemnate pentru vizitatori, lângă intrarea în supermarket. O singură soluție trebuia să servească ambele cazuri de utilizare cu o complexitate minimă de instalare.

De ce încărcătoare AC montate pe perete cu un singur pistol?

Coloanele structurale și pereții perimetrali au oferit puncte ideale de montare. Un încărcător montat pe perete cu un singur pistol, atașat la o coloană din capul locașului atribuit fiecărui rezident, nu a folosit spațiu pe podea. Profilul vertical subțire al încărcătorului este aliniat cu fața coloanei, lăsând compartimentul complet utilizabil și culoarul neobstrucționat.

Pentru locațiile pentru clienți din apropierea supermarketului, au fost instalate patru unități montate pe perete pe un perete lateral, fiecare deservând câte un compartiment EV marcat. Acestea au fost configurate prin backend-ul OCPP ca încărcătoare publice cu o opțiune de plată cu cod QR, în timp ce încărcătoarele rezidente au fost setate în modul privat, conectate la conturile individuale de apartament prin chei RFID.

Întreaga instalație nu a necesitat ancorarea la sol, nici pernițele noi de beton și nicio pierdere de spațiu de parcare. Cablajul se desfășura de-a lungul canalelor de cablu existente pe tavan, coborând coloanele către fiecare încărcător. Capacitatea electrică a amplasamentului a fost gestionată de un controler local de sarcină care comunica cu fiecare încărcător prin Modbus, limitând cererea totală de vârf în timpul orelor de seară când rezidenții se întorceau acasă.

Desfăşurare

Au fost instalate 60 de încărcătoare pentru casă EV cu un singur pistol 7KW (Tip 2). Cincizeci și șase au fost montate pe coloane structurale pentru rezidenți și patru pe un perete din zona de vânzare cu amănuntul pentru uzul clienților. Trei kituri opționale de piedestal au fost folosite pentru un rând de rampe de mijloc unde nu era prezent nicio coloană sau perete. Întregul proiect a fost finalizat de către contractorul electric al clădirii în decurs de șase săptămâni, cu o întrerupere minimă a accesului la parcare.

Rezultate

●  60 de locuri de parcare pentru vehicule electrice au fost activate fără a pierde un singur loc de parcare standard, satisfăcând condiția principală a corporației.

●  Locuitorii au câștigat un punct de încărcare privat, mereu disponibil, facturat direct la apartamentul lor, eliminând orice nevoie de cozi comune sau terminale de plată partajate.

●  Clienții de vânzare cu amănuntul au beneficiat de o facilitate premium de încărcare a vehiculelor electrice care a mărit timpul petrecut la cumpărături, supermarketul raportând feedback pozitiv.

●  Dezvoltatorul a reușit să comercializeze apartamentele ca „pregătit pentru vehicule electrice”, o funcție care a contribuit la vânzări mai rapide și la o valoare pe unitate mai mare.

●  Specificațiile uniforme ale produsului pentru instalațiile de montare pe perete și pe piedestal au simplificat întreținerea și au redus stocul de piese de schimb pentru echipa de facilități a clădirii.
