Stație de încărcare a mașinii electrice cu două arme

Proiectată pentru configurații de la 7kW până la 22kW per pistol, stația de încărcare pentru mașini electrice cu două arme de calitate din fabrică CSIVEI deservește direct două locuri de parcare adiacente de pe un șasiu, înjumătățind numărul de unități de perete necesare pe rând de parcare.

Gestionarea dinamică integrată a sarcinii acordă prioritate automat unei mașini atunci când este singură și împarte capacitatea în mod egal atunci când ambele se încarcă.

Fiecare armă funcționează ca un punct de încărcare independent, cu propriul contor de energie, cititor RFID și identitate backend OCPP 1.6J, permițând facturarea separată și controlul accesului pe compartiment.

Carcasa din oțel acoperită cu pulbere, cu clasificare IP55, rezistă în condiții de exterior de la -30°C la +55°C, cu electronice acoperite conform pentru medii umede sau cu praf. Două cabluri de tip 2 de 5 metri cu tocuri laterale dedicate mențin conectorii ordonați și departe de sol. Siguranța electrică cuprinzătoare – inclusiv protecția la curent rezidual de tip A + 6mA DC, protecția la supracurent și la supratensiune – este aplicată independent fiecărei ieșiri.

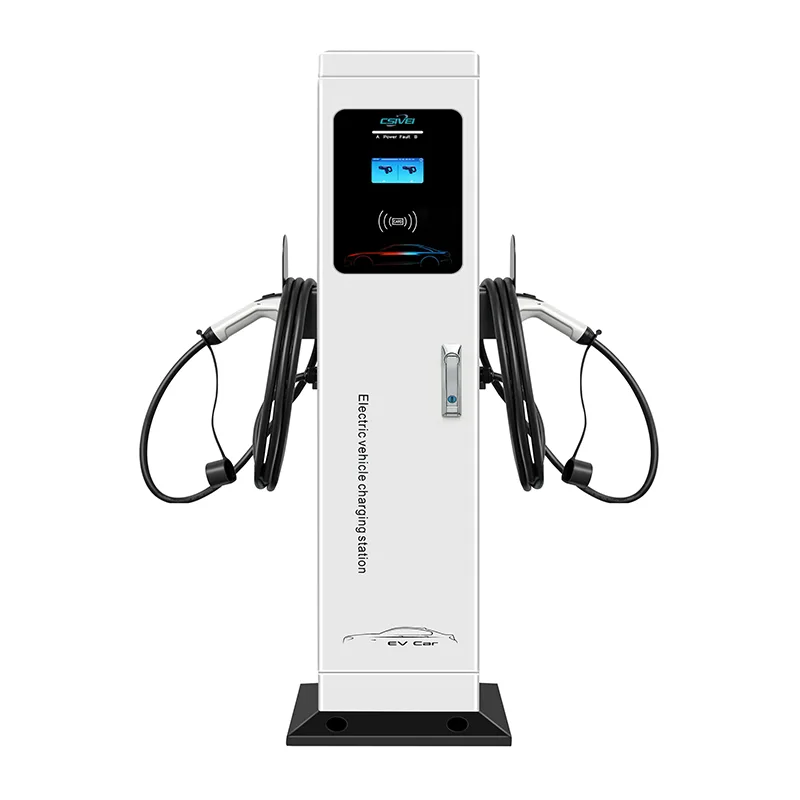

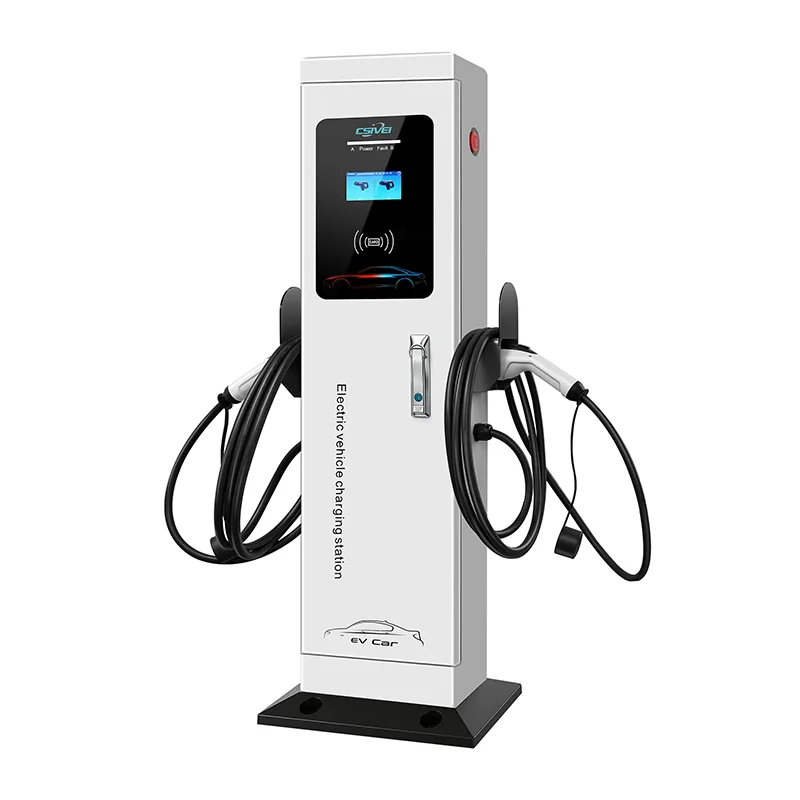

Pentru locații fără pereți adecvați, o coloană opțională pe piedestal permite ca aceeași unitate să fie instalată ca un încărcător subțire de sine stătător, unificând specificațiile produsului în orice locație.

Aplicații ale produsului

Când fiecare metru pătrat de perete și podea contează, stația de încărcare a mașinii electrice cu două arme dublează capacitatea de încărcare dintr-un singur punct de montare. Este alegerea logică pentru locurile de parcare pereche în care spațiul, capacitatea electrică și bugetul trebuie optimizate.

Comunități rezidențiale și complexe de apartamente

În parcarea subterană sau acoperită comună, rezidenții cu două locații alăturate pot împărți un încărcător cu două arme montat pe o coloană centrală sau pe un perete lateral. Fiecare utilizator are un pistol dedicat legat de cardul RFID personal și de contul de facturare. Clădirea obține o acoperire maximă a vehiculelor electrice de la rulări electrice minime, în timp ce echilibrarea dinamică a sarcinii menține cererea generală în siguranță în limita de aprovizionare a clădirii.

Locuri de muncă și parcare de afaceri pentru angajați

Angajatorii pot deservi vehiculele a doi angajați per încărcător, reducând dramatic numărul de unități montate pe perete de-a lungul perimetrelor zonei de parcare. Personalul se conectează pentru întreaga zi de lucru, iar încărcătorul împarte inteligent puterea. Platforma OCPP permite companiei să ofere taxare ca un serviciu gratuit sau facturare per utilizator, toate gestionate de la distanță.

Locuri de vânzare cu amănuntul, ospitalitate și agrement

Hotelurile, centrele comerciale și sălile de sport pot oferi oaspeților încărcarea în două locașuri marcate de la o singură unitate montată pe perete, lângă intrare sau de-a lungul unui perete de parcare. Instalarea curată și compactă lasă mai mult spațiu pe perete pentru semnalizare sau acces pietonal. Oaspeții încep o sesiune prin codul QR sau cardul hotelului, iar fiecare compartiment este facturat independent.

Fleet Base & Car-Share Hubs

Flotele mici - cum ar fi furgonetele de livrare sau podurile de partajare a mașinii - care se întorc la un depozit cu pereți perimetrali sau coloane structurale pot folosi încărcătoare de perete cu două arme pentru a întreține două vehicule per unitate. Încărcarea programată prin intermediul backend-ului eșalonează sesiunile pe tot parcursul nopții flotei, reducând sarcina de vârf. Configurația simplă de montare pe perete evită pericolele de împiedicare și dezordinea în zonele de mișcare a vehiculului.

Site-uri mixte cu perete și piedestal

Pentru loturile de suprafață fără pereți, setul opțional de piedestal permite instalarea încărcătoarelor identice cu două arme pe coloane subțiri între perechile de compartimente. Un singur proiect poate folosi unități montate pe perete de-a lungul marginilor clădirii și unități de piedestal în rânduri deschise, toate gestionate ca o singură familie de încărcătoare uniformă. Acest lucru reduce complexitatea achizițiilor și diversitatea pieselor de schimb.

Scufundare tehnică adâncă

Stația de încărcare pentru mașină electrică cu două arme de calitate integrează două puncte de încărcare independente, complet măsurate într-un singur șasiu compact, proiectat pentru o instalare eficientă și fiabilitate pe termen lung.

Distribuție inteligentă a puterii cu două canale

Un controler la bord monitorizează capacitatea totală disponibilă a rețelei și cererea în timp real a ambelor vehicule conectate. Fiecare pistol este în conformitate cu IEC 61851-1 Modul 3, cu comunicare independentă a pilotului de control. Când ambele mașini se încarcă, sistemul împarte dinamic curentul nominal - de exemplu, o sursă trifazată de 32 A furnizează simultan 11 kW per pistol. Dacă este conectat un singur vehicul, cei 22 kW (sau 7 kW, în funcție de model) sunt direcționați către acea ieșire unică. Divizarea statică sau alocarea bazată pe priorități poate fi configurată și prin backend.

Contorizare, acces și control independent

Fiecare priză de încărcare are propriul contor de energie certificat MID (opțional) și cititor RFID ISO 14443. Aceasta înseamnă că doi utilizatori se pot autentifica, porni și plăti pentru încărcare independent, fără interferențe. Placa de control tratează fiecare pistol ca pe un punct de încărcare OCPP separat, oferind jurnalele de tranzacții per compartiment, pornirea/oprirea de la distanță și diagnosticarea defecțiunilor.

Siguranță electrică stratificată pe baie

Fiecare ieșire beneficiază de un dispozitiv dedicat pentru curent rezidual de tip A plus protecție sensibilă la DC 6mA conform IEC 62955, asigurând o deconectare sigură chiar și în cazul unei scurgeri de curent continuu lină. Protecția la supracurent, supratensiune și supratensiune sunt duplicate pentru fiecare pistol. Dacă apare o eroare pe o parte, doar acea sesiune se încheie; celălalt continuă neafectat. O oprire de urgență blocabilă pe panoul frontal izolează mecanic ambele ieșiri simultan.

Hardware și robustețe de mediu

Carcasa este fabricată din oțel galvanizat cu un strat de pulbere stabilizat la UV, clasificat IP55 și IK10. Se montează în siguranță pe beton, cărămidă sau oțel structural folosind un suport multipunct conceput pentru a menține greutatea aproape de perete. Unitatea funcționează de la -30°C până la +55°C. Electronicele interne sunt acoperite conform, iar un design de ventilație filtrat previne ingerarea prafului, permițând în același timp disiparea căldurii.

Interfață cu utilizatorul și conectivitate inteligentă

Un inel de stare LED de înaltă vizibilitate pentru fiecare armă oferă șoferilor o confirmare vizuală imediată. Opțiunile de conectivitate includ Wi-Fi, Ethernet și 4G, cu suport OCPP 1.6J/2.0.1 ca standard. Memorarea în cache offline locală asigură nicio pierdere de date privind tranzacțiile. Sistemul acceptă programe inteligente de încărcare, integrarea auto-consumului solar prin Modbus RTU/TCP și gestionarea dinamică a sarcinii pe mai multe încărcătoare dintr-un loc.

Managementul cablurilor și ergonomia

Fiecare pistol are un cablu de tip 2 de 5 metri (disponibil Tip 1) cu un conector ergonomic. Tocurile laterale independente țin ambele cabluri departe de podea atunci când nu sunt utilizate, reducând pericolele de uzură și de împiedicare. Amplasarea tocului direcționează cablurile în mod curat departe de ușile vehiculului.

Conversie opțională pe piedestal

Pentru desfășurare departe de pereți, este oferită o coloană de piedestal din oțel galvanizat. Utilizează aceeași interfață de montare ca și instalarea pe perete, necesitând zero modificări interne. Piedestalul integrează traseul cablurilor și o placă de podea robustă, permițând unui singur model de încărcător să deservească fiecare aspect de parcare dintr-un loc.

Întrebări frecvente

Î1: Ambele arme se pot încărca la puterea nominală maximă simultan?

Da și nu - depinde de alimentarea cu energie electrică. Dacă sursa este suficientă pentru suma ambelor arme, acestea se pot încărca la putere maximă simultan. Cu toate acestea, în majoritatea instalațiilor cu o sursă limitată (de exemplu, 32A trifazat pentru un model de 22kW per pistol), gestionarea dinamică a sarcinii împarte puterea - de obicei 11kW per pistol atunci când ambele sunt ocupate. Când un singur vehicul este conectat, acesta primește cei 22 kW.

Î2: Cele două prize de încărcare sunt facturate independent?

Absolut. Fiecare pistol are propriul contor de energie și ID-ul punctului OCPP. Platforma dvs. de backend va vedea două puncte de încărcare separate, permițându-vă să setați diferite tarife, liste de acces pentru utilizatori și conturi de facturare pentru fiecare locație.

Î3: Ce se întâmplă dacă o parte are o defecțiune în timp ce cealaltă se încarcă?

Siguranța este complet independentă. O defecțiune a pistolului A va termina doar acea sesiune; Pistolul B continuă să se încarce fără întrerupere. Butonul de oprire de urgență le izolează mecanic pe ambele dacă este necesar.

Q4: Ce fel de perete am nevoie pentru instalare?

Suportul este proiectat pentru stâlpi solidi din beton, cărămidă sau oțel structural. Oferim un șablon complet de montare și specificații pentru ancora. Dacă nu este disponibil un perete adecvat, setul opțional de piedestal îl transformă într-un încărcător de sine stătător.

Î5: Această stație de încărcare a mașinii electrice cu două arme poate fi folosită în aer liber?

Da. Evaluările sale IP55 și IK10 înseamnă că este construit pentru expunere permanentă în aer liber, ploaie, praf și UV. Funcționează la temperaturi de la -30°C până la +55°C, făcându-l potrivit pentru aproape orice climat.

Î6: Cum funcționează opțiunea piedestal?

Piedestalul este o coloană montată pe podea de care se atașează aceeași unitate de încărcare. Nu sunt necesare modificări hardware interne. Este ideal pentru parcări deschise și vă permite să combinați încărcătoare montate pe perete și pe piedestal într-un singur proiect folosind un singur tip de produs.

Î7: Ce întreținere este necesară?

Întreținerea de rutină implică o inspecție anuală a cablurilor, conectorilor și carcasei. Capacul frontal se deschide pentru acces complet, iar designul modular înseamnă că componente precum plăcile RFID sau releele pot fi schimbate rapid. A avea două pistoale într-o singură unitate înseamnă mai puțin hardware total de întreținut în comparație cu două încărcătoare separate cu o singură armă.

Î8: Îl pot integra cu panourile solare sau cu sistemul de management al energiei?

Da. Încărcătorul acceptă profiluri de încărcare inteligentă Modbus RTU/TCP și OCPP. Se poate încărca numai atunci când este disponibil surplusul de energie solară sau poate urma un program pentru a evita taxele la cererea de vârf.

În atenția clienților

Un turn rezidențial modern — Optimizarea parcării subterane limitate

Fundal

O clădire rezidențială mare într-un centru dens al orașului a oferit două niveluri de parcare subterană pentru cele 150 de apartamente. Comitetul de proprietari a vrut să adauge încărcarea EV pentru rezidenți, dar garajul era deja complet alocat cu tandem strâns și compartimente una lângă alta. Pierderea oricărui loc de parcare din cauza infrastructurii de încărcare a fost exclusă.

Provocarea

Amenajarea parcării a constat din golfuri înguste dispuse în perechi de-a lungul coloanelor structurale și pereților perimetrali. Încărcătoarele de pe podea erau imposibile - ar bloca ușile sau ar afecta o lățime deja minimă a culoarului. Încărcătoarele montate pe perete cu un singur pistol ar necesita o unitate per compartiment, adică două încărcătoare fizice, două cabluri de alimentare și două puncte de montare pe perete pentru fiecare pereche de locașuri adiacente. Camera electrică avea, de asemenea, o capacitate de rezervă limitată, ceea ce făcea gestionarea sarcinii critică.

De ce să alegeți stația de încărcare a mașinii electrice cu două arme?

Design-ul pereche al golfului a fost o potrivire perfectă pentru conceptul cu două arme. Prin montarea unui încărcător de perete cu două arme pe coloana dintre două locații rezidente adiacente, clădirea ar putea deservi două vehicule dintr-o singură alimentare electrică și un singur punct de montare. Acest lucru a redus imediat la jumătate numărul de încărcătoare, surse de alimentare și suporturi de perete necesare în comparație cu unitățile cu un singur pistol.

Partajarea dinamică a sarcinii a rezolvat problema capacității. Chiar și la orele de vârf, când vecinii se întorceau acasă cam în aceeași oră, încărcătorul își împărțea sursa de 32 A între cele două mașini, păstrând încărcătura totală previzibilă. Dacă un rezident era plecat, celălalt avea viteza maximă de încărcare.

Controlul accesului era pe armă: fiecare rezident avea un card RFID conectat la contul de apartament. Backend-ul OCPP le-a facturat direct pentru propriul consum, făcându-l la fel de echitabil ca contoarele individuale de electricitate.
