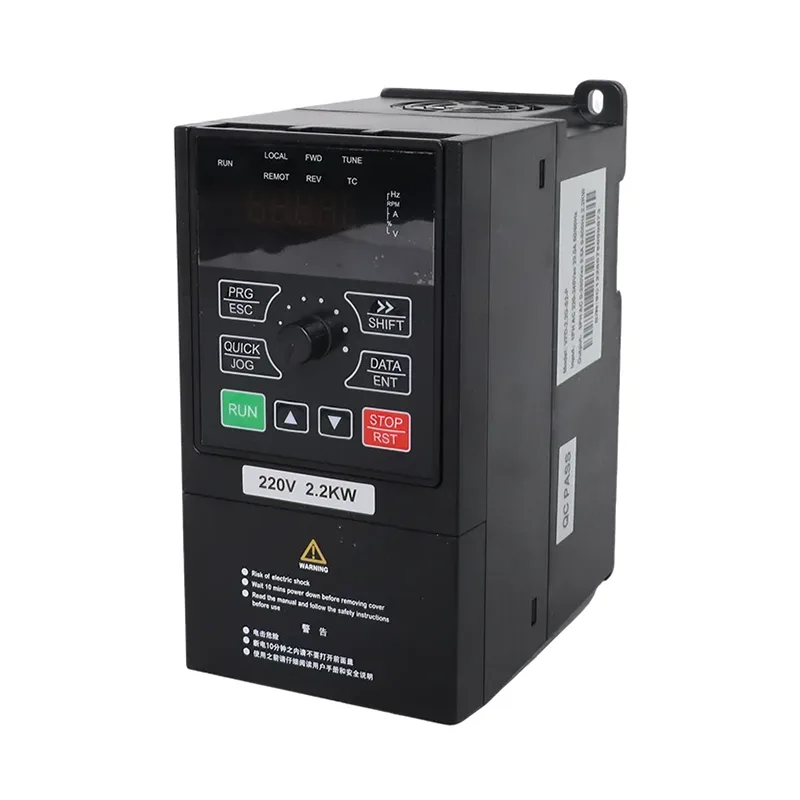

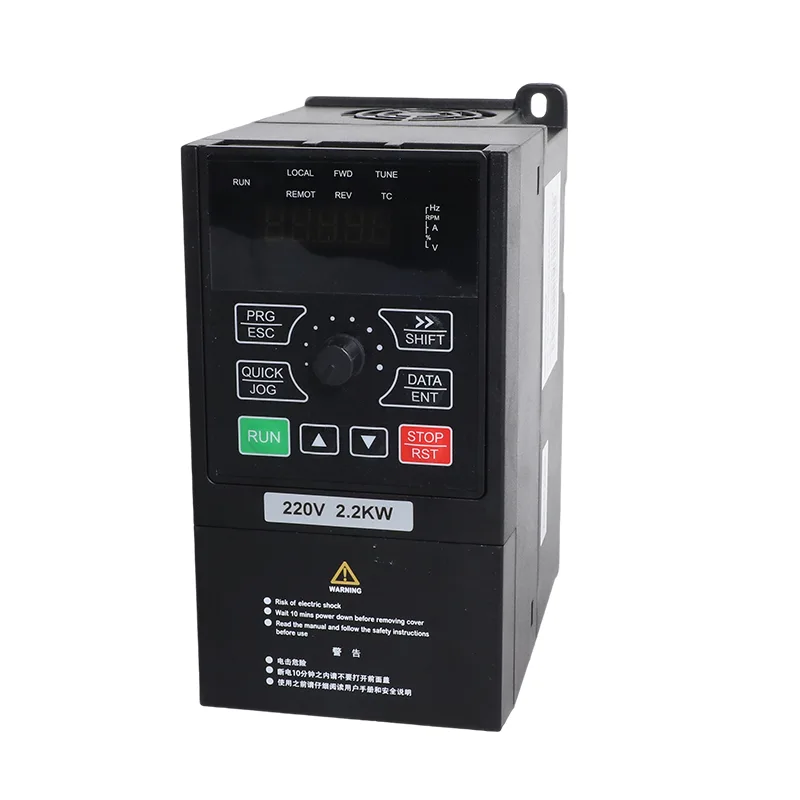

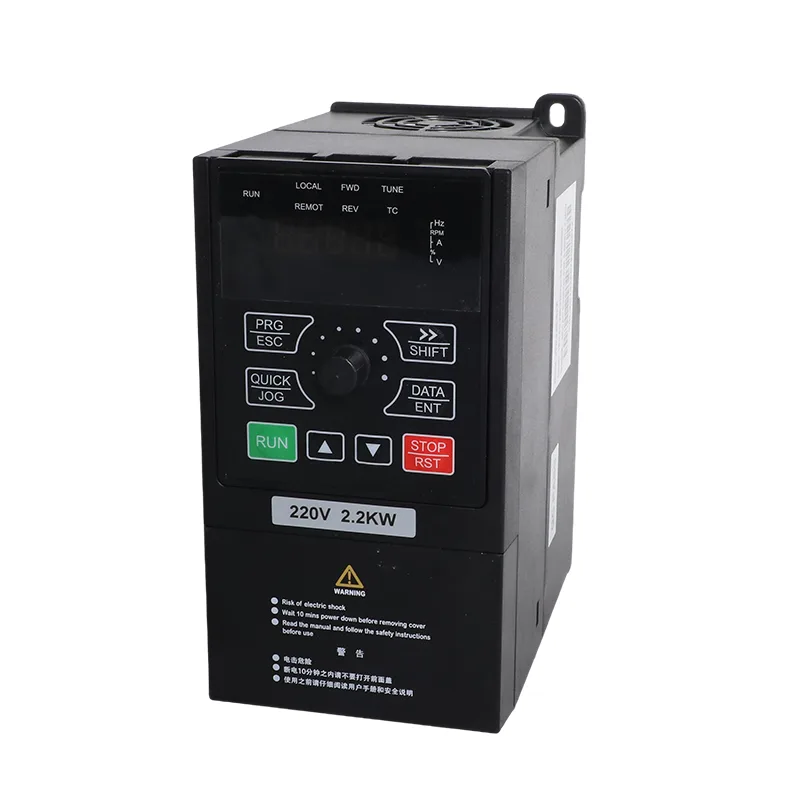

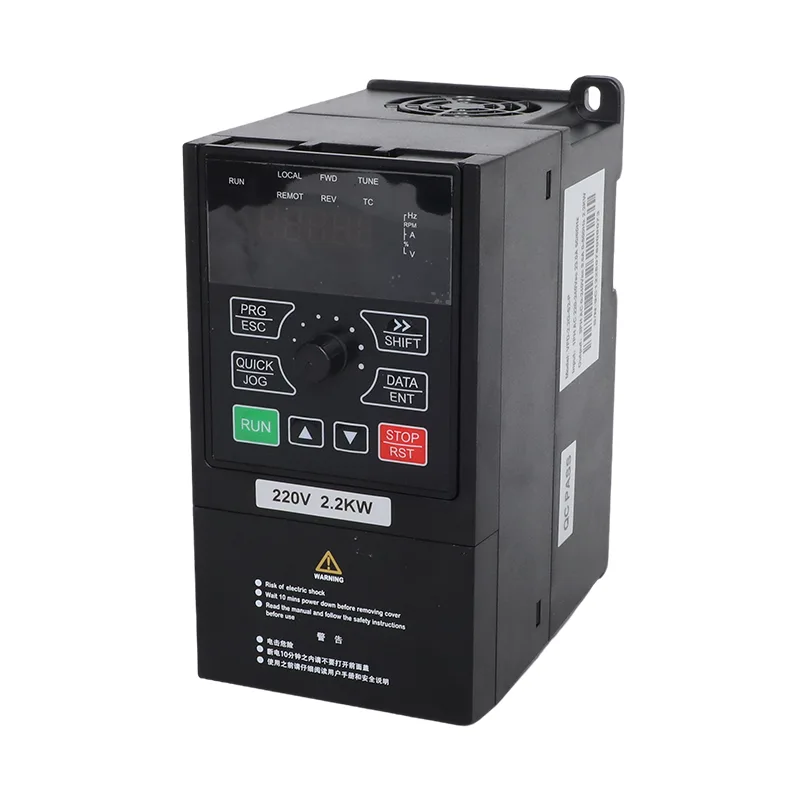

Pompă solară trifazată de 7,5 kW/11 kW, 380 V și invertor VFD de uz general

Seria CSIVEI iMaster VFD-PC10 include modelele VFD-PC10-7.5G-T4 și VFD-PC10-11G-T4-MK pentru aplicații trifazate de 380 V. Curenții de ieșire enumerați sunt de 17 A pentru modelul de 7,5 kW și 25 A pentru modelul de 11 kW. Ambele valori nominale sunt utilizate în sistemele de pompare alimentate cu energie solară și în aplicațiile de motoare industriale compatibile, în funcție de specificațiile electrice ale unității de acționare selectate.

În modul pompă solară, pompa solară trifazată de 7,5 kW/11 kW și VFD cu invertor de uz general utilizează curent continuu de la o matrice fotovoltaică și aplică urmărirea punctului de putere maximă (MPPT) pentru a controla motorul în funcție de intrarea solară disponibilă. În modul de uz general, oferă control al motorului cu frecvență variabilă pentru pompe și alte echipamente compatibile. Modul de funcționare este selectat prin parametrul P8-00 în funcție de aplicația necesară și configurația furnizată.

În comparație cu un regulator de bază al vitezei motorului, funcțiile enumerate PC10 includ și monitorizarea nivelului apei, detectarea subsarcinii și raportarea defecțiunilor sondei. Aceste funcții sunt relevante pentru sistemele de pompare în care sursa de apă, rezervorul de stocare și funcționarea pompei trebuie monitorizate prin intermediul unității.

Specificațiile modelului

Alegeți modelul comparând curentul nominal al motorului cu curentul nominal de ieșire al invertorului, mai degrabă decât să vă bazați doar pe puterea motorului. Confirmați sufixul exact al modelului, cerințele privind tensiunea de intrare și datele aplicabile de pe plăcuța de identificare înainte de instalare.

Configurație recomandată a matricei solare

Configurațiile de referință de mai jos arată cantitățile de module enumerate pentru cele două valori nominale ale unității. Acestea oferă un punct de plecare pentru proiectarea sistemelor fotovoltaice; amenajarea finală trebuie verificată în raport cu datele electrice ale modulului selectat, temperatura minimă a amplasamentului și cerințele de pompare.

Tabel C. Specificații generale (aceeași în gama iMaster)

Funcționarea pompei solare și rețeaua de rezervă

Informațiile din seria PC10 descriu o secvență de funcționare automată pentru instalațiile configurate pentru energie solară și rețea. În configurația documentată, parametrul P8-15 selectează comportamentul în modul de alimentare. Cu P8-15 setat la 0, unitatea funcționează cu energie solară atunci când este disponibilă și utilizează rețeaua conform logicii configurate de lumină slabă și schimbare.

Informațiile despre parametrii furnizate listează P8-16 ca interval de funcționare a rețelei, cu o valoare implicită de 60 de minute și P8-17 ca întârziere asociată revenirii la funcționarea solară, cu o valoare implicită de 4 secunde. Confirmați secvența acceptată și valorile implicite ale parametrilor în raport cu manualul pentru modelul exact și versiunea de firmware înainte de punere în funcțiune.

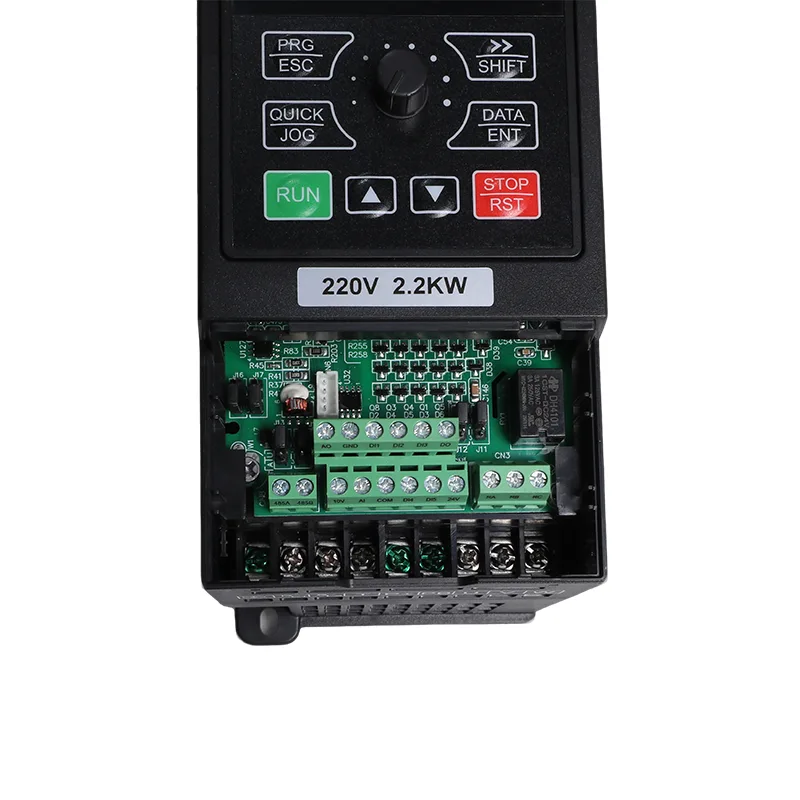

Pentru un sistem care utilizează o sursă de rezervă AC, cablarea și aranjamentul de comutare trebuie să urmeze schema de circuit aplicabilă. Confirmați dacă este necesar un echipament de comutare extern; nu presupuneți că invertorul îndeplinește singur fiecare funcție de comutare a sursei.

Controlul nivelului apei și monitorizarea sondei

Pentru sistemele comune de alimentare cu apă, irigare și acvacultură, funcționarea pompei poate depinde atât de nivelul apei din rezervorul de stocare, cât și de disponibilitatea apei la sursă. Parametrii PC10 enumerați oferă funcții legate de detectarea nivelului apei, monitorizarea subîncărcării și diagnosticarea defecțiunii sondei.

Detectarea nivelului rezervorului

Informațiile despre parametrii furnizate identifică P8-18 pentru detectarea nivelului apei AI, P8-19 pentru pragul de nivel complet și P8-20 pentru întârzierea somnului. Semnalul de nivel configurat și pragul determină modul în care unitatea răspunde la starea rezervorului monitorizat. Tipul senzorului, cablarea și secvența reală de control trebuie să urmeze diagrama de cablare și instrucțiunile privind parametrii aplicabile.

Monitorizare sursă de apă și subîncărcare

Informațiile de protecție a sursei de apă utilizează P8-24 pentru nivelul de detectare a subîncărcării, P8-25 pentru timpul de detectare și P8-26 pentru setarea de resetare. Acești parametri sunt relevanți atunci când o reducere a sarcinii motorului este utilizată pentru a identifica o posibilă lipsă de apă sau o stare asociată a pompei.

Raportarea defecțiunilor sondei

Sursa furnizată identifică P8-22 ca un prag de monitorizare a deteriorării sondei și E43 ca indicație corespunzătoare de eroare a sondei. Confirmați definiția alarmei și condițiile de detectare în manualul modelului relevant atunci când configurați sau depanați sistemul.

Funcțiile de nivel al apei și de subîncărcare depind de selecția corectă a senzorului, de instalare și de setările parametrilor. Acestea trebuie puse în funcțiune și testate în condițiile specificate în documentația produsului.

Controlul continuității și monitorizarea de la distanță

Informațiile furnizate din seria PC10 afirmă că comenzile panoului și comenzile de comunicare pot fi reținute pe parcursul unui ciclu de pornire. Comportamentul real de repornire trebuie verificat în raport cu sursa de comandă configurată, parametrii de repornire și cerințele de siguranță ale aplicației.

RS485 Modbus RTU este listat ca interfață de comunicare. Sursa identifică parametrul de monitorizare U0-49 ca starea modului de alimentare, cu 0 indicând funcționarea rețelei și 1 indicând funcționarea solară. Aceste informații pot fi utilizate de un sistem de monitorizare compatibil după confirmarea definiției registrului și a valorilor de stare disponibile în documentația de comunicare aplicabilă.

Monitorizarea de la distanță este utilă atunci când unitatea funcționează la un rezervor de apă, o stație de irigare sau un alt loc unde controlerul nu este supravegheat în mod continuu. Configurarea comunicației trebuie testată pentru a confirma că starea afișată se potrivește cu starea de funcționare reală.

Funcționarea invertorului de uz general

În modul de uz general, invertorul asigură controlul motorului cu frecvență variabilă pentru echipamente compatibile. Metodele de control enumerate sunt controlul vectorial fără senzori (SVC) și controlul V/F, cu funcții suplimentare, inclusiv PID încorporat, accelerație și decelerare reglabile, control JOG și comunicare Modbus RTU.

Configurația de uz general poate fi luată în considerare pentru aplicații compatibile, cum ar fi deshidratarea minelor, suprimarea prafului de carieră, circulația industrială și pompele de proces. Modelul trebuie să fie adaptat la curentul nominal al motorului, caracteristicile de sarcină, cerințele de accelerație și sarcina de funcționare.

Parametrul P8-00 este identificat în informațiile furnizate ca parametru de selecție a modului de funcționare. Modul trebuie configurat în funcție de aplicația actuală și de instrucțiunile pentru modelul furnizat. Orice schimbare între pompa solară și funcționarea de uz general trebuie să urmeze procedura prescrisă de setare a parametrilor și de punere în funcțiune.

Aplicații tipice

1. Alimentarea cu apă a comunității și a satului

Pentru pomparea apei din foraj sau râu către un rezervor de distribuție, funcționarea solară a unității și funcțiile enumerate de monitorizare a nivelului pot fi considerate ca parte a proiectării sistemului. Valoarea motorului, înălțimea de pompare, volumul necesar de apă și controlul nivelului rezervorului trebuie definite înainte de selectarea convertizorului.

2. Cooperative de irigații și stații de pompare comune

Sistemele de irigare comune pot folosi o pompă centrală pentru a alimenta mai multe câmpuri sau zone de irigare. Selecția ar trebui să reflecte debitul necesar, înălțimea dinamică totală, programul zilnic de funcționare și disponibilitatea energiei solare sau a rețelei.

3. Ferme de pește și creveți

Pompele de schimb și de circulație a apei din locurile de acvacultură pot utiliza controlul cu frecvență variabilă acolo unde motorul și aranjamentul pompei sunt compatibile. Programul necesar de pompare și controalele de gestionare a apei trebuie luate în considerare împreună cu alimentarea cu energie a amplasamentului.

4. Gospodărirea apei din mine și cariere

În modul de uz general, unitatea poate fi evaluată pentru echipamente compatibile de deshidratare a minei, de gestionare a apei în gropi și de pompare pentru suprimarea prafului. Verificați valoarea nominală a motorului, condițiile de sarcină, cerințele de mediu și metoda de control necesară pentru instalația specifică.

5. Circulație industrială și răcire

Configurația de uz general poate fi luată în considerare pentru circulația apei de proces compatibile, completarea turnului de răcire și alte sarcini industriale de pompare. Debitul necesar, presiunea de funcționare și caracteristicile motorului trebuie evaluate ca parte a proiectării sistemului.

Specificatii tehnice

Carcasa este clasificată IP20 și nu oferă protecție împotriva pătrunderii apei. Unitatea trebuie instalată într-un mediu interior adecvat sau într-o carcasă de protecție, cu o ventilație adecvată și în conformitate cu cerințele de temperatură, umiditate și instalare.

Întrebări frecvente

1. Cât de multă matrice fotovoltaică este listată pentru modelul de 11 kW?

Configurațiile de referință furnizate specifică trei șiruri de 18 module evaluate la 250 Wp sau trei șiruri de 15 module evaluate la 300 Wp. Aceste aranjamente corespund la 54 de module sau, respectiv, 45 de module și o putere nominală calculată a matricei de 13,5 kWp în ambele cazuri. Proiectarea finală a șirului trebuie verificată în raport cu fișa de date a modulului, temperatura minimă a amplasamentului și limitele de tensiune DC ale invertorului.

2. Evaluarea de 65 dBA înseamnă că este necesară o incintă acustică?

Specificațiile furnizate enumeră un nivel maxim de zgomot de 65 dBA. Dacă este necesar un tratament acustic suplimentar, depinde de locația instalării, acustica camerei, echipamentul de operare și cerințele aplicabile de zgomot. Luați în considerare mediul de instalare atunci când poziționați unitatea într-o clădire ocupată sau într-o cameră închisă pentru echipamente.

3. O unitate poate rula mai multe pompe?

Configurația de uz general trebuie să se potrivească cu sarcina totală și cu metoda de control acceptată. Pentru aplicațiile de control vectorial, confirmați aranjamentul motorului aplicabil în manual. Funcționarea mai multor motoare de la o unitate necesită ca curentul combinat să rămână în limita nominală a variatorului și fiecare motor să aibă o protecție adecvată la suprasarcină. Urmați instrucțiunile producătorului pentru modul de control selectat.

4. Cum poate fi monitorizată sursa de alimentare curentă?

Informațiile furnizate identifică parametrul de monitorizare U0-49 ca indicator al modului de alimentare, cu 0 reprezentând funcționarea rețelei și 1 reprezentând funcționarea solară. Parametrul poate fi citit prin Modbus RTU acolo unde este acceptat. Confirmați definiția registrului și setările de comunicare în raport cu manualul aplicabil înainte de a-l integra într-un sistem de monitorizare la distanță.

5. Ce întreținere de rutină este necesară?

Păstrați radiatorul și ventilatorul de răcire curate de praf, inspectați terminalele și conexiunile cablajului conform programului de întreținere și monitorizați temperatura și ventilația ambiantă. Intervalul de temperatură de funcționare enumerat este de la -10°C la 50°C, cu o scădere peste 40°C. Ghidajul de altitudine furnizat specifică, de asemenea, o scădere peste 1000 m. Urmați instrucțiunile exacte ale modelului pentru intervalele de inspecție și procedurile de întreținere.

6. Acest invertor este limitat la pomparea solară?

Nu. Informațiile furnizate din seria PC10 listează modul pompe solare și modul invertor de uz general. Funcționarea pompei solare include MPPT și funcțiile de protecție documentate legate de pompare, în timp ce funcționarea de uz general acceptă controlul motorului SVC sau V/F, PID și Modbus RTU. Parametrul P8-00 este identificat ca parametru de selectare a modului. Confirmați setarea permisă și procedura de schimbare a modului în manualul specific modelului.
