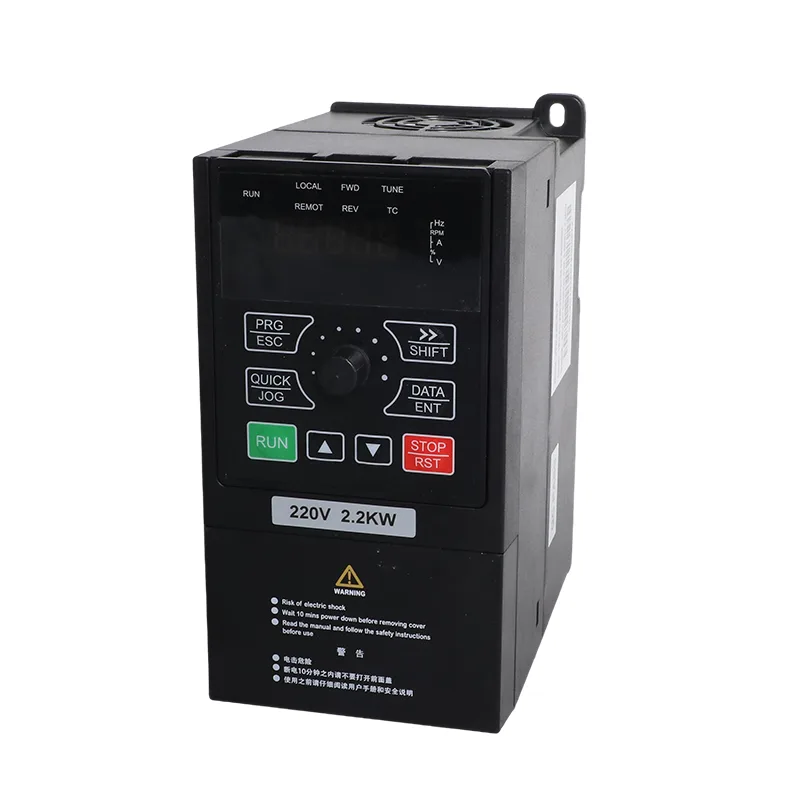

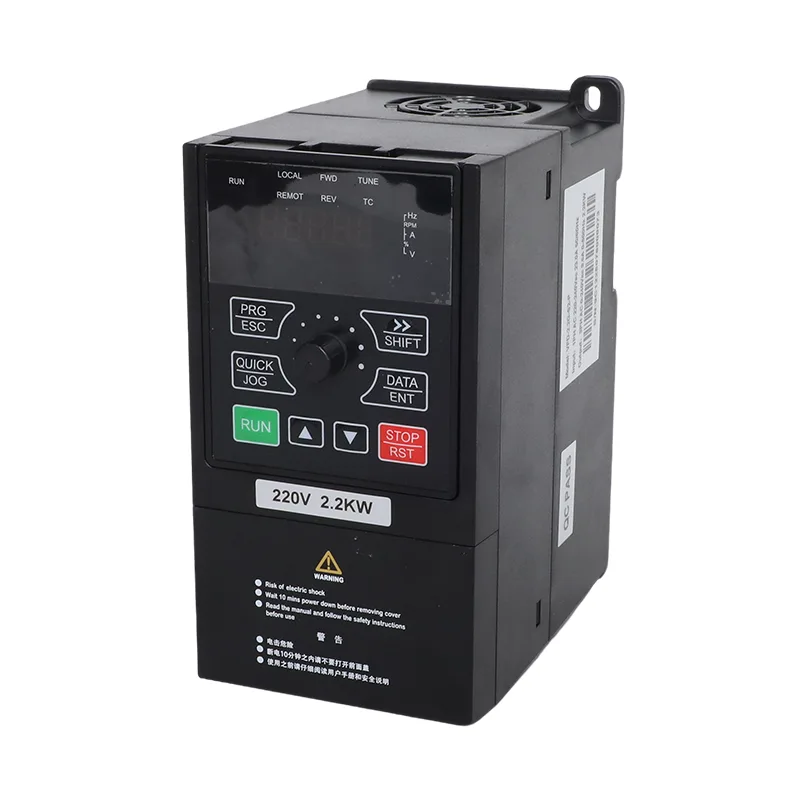

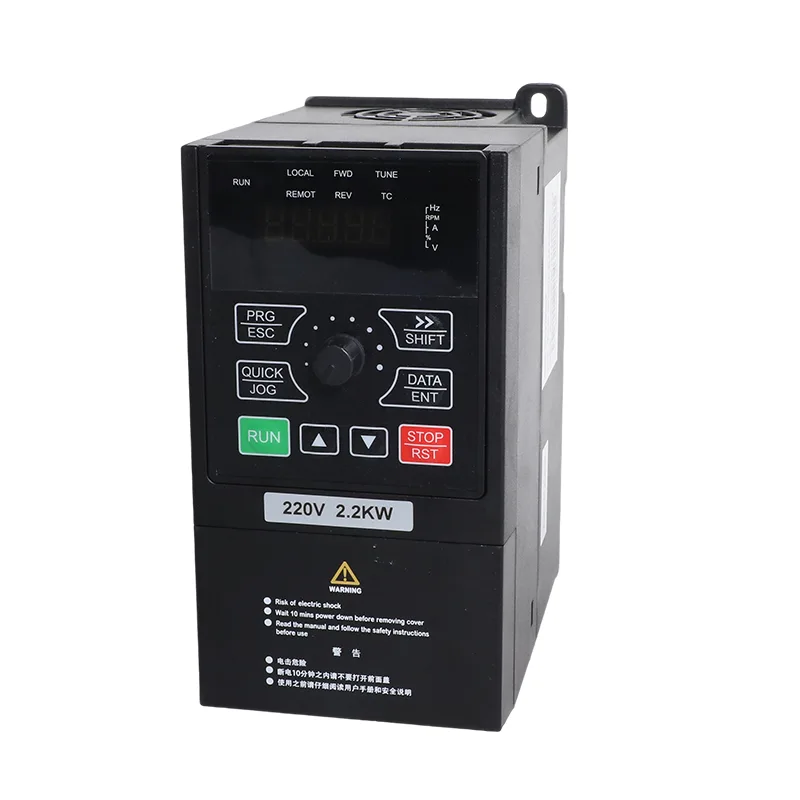

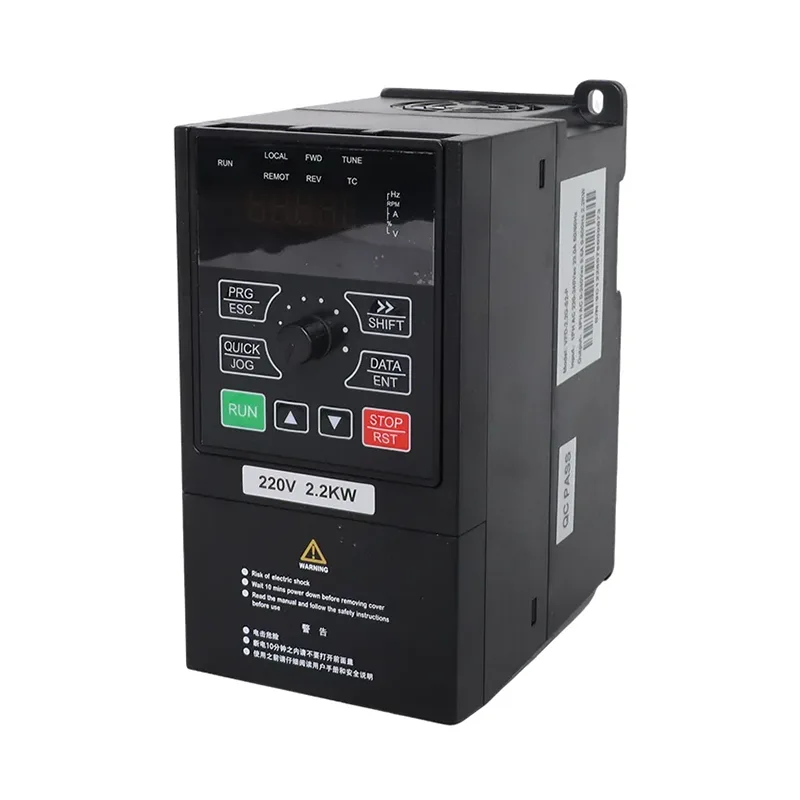

Pompă solară trifazată de 4,0 kW/5,5 kW, 380 V și invertor de uz general VFD

CSIVEI produce pompa solară trifazată de 4,0 kW/5,5 kW și VFD cu invertor de uz general pentru sistemele cu motoare trifazate care necesită controlul pompei fotovoltaice sau funcționarea convențională cu frecvență variabilă. Modelele VFD-PC10-4.0G-T4 și VFD-PC10-5.5G-T4 acoperă motor de 4,0 kW și 5,5 kW, cu curenți nominali de ieșire de 9 A și, respectiv, 13 A. Ambele modele acceptă intrare AC trifazată de la 380 V (-15%) la 440 V (+10%).

Seria combină controlul pompei solare cu controlul motorului de uz general într-o singură platformă cu invertor. Modul de operare selectat determină modul în care convertizorul își gestionează sursa de alimentare și funcționarea motorului, în timp ce funcțiile de control și protecție încorporate sprijină instalațiile de pompe, precum și ventilatoarele, suflantele și mașinile de proces compatibile. Când solicitați o ofertă, furnizați valorile nominale ale motorului și aplicația dorită pentru a ajuta la stabilirea modelului și configurației adecvate.

Moduri de operare duale

Pompa solară trifazată de 4,0kW/5,5kW 380V și invertorul de uz general VFD acceptă două moduri de funcționare selectate prin parametrul P8-00.

Modul pompă solară — P8-00 = 1

În acest mod, unitatea folosește energie fotovoltaică pentru a opera o pompă compatibilă, cu control MPPT și funcții de schimbare automată a rețelei. Când energia solară este insuficientă, secvența de schimbare configurată permite sistemului să utilizeze puterea rețelei. Acest aranjament este potrivit pentru irigarea agricolă, alimentarea cu apă din foraj și alte aplicații de pompare în care energia solară este disponibilă în timpul unei părți a zilei de funcționare.

Mod de uz general — P8-00 = 0

În acest mod, convertizorul funcționează ca un invertor convențional de frecvență variabilă pentru motoarele compatibile, inclusiv pompe, ventilatoare, suflante și mașini de proces. Controlul vectorial fără senzori (SVC) și controlul V/F suportă diferite cerințe de control al motorului fără a utiliza funcția de pompare fotovoltaică.

CSIVEI poate configura modul de operare înainte de expediere. Modul poate fi schimbat, de asemenea, prin ajustarea P8-00, permițând unității să fie realocată unei alte aplicații atunci când cerințele de instalare se modifică. Parametrii relevanți și cablarea trebuie să se potrivească cu modul de funcționare selectat.

Cerințe pentru matrice solară și tensiune DC

Rețeaua fotovoltaică recomandată depinde de puterea invertorului și de caracteristicile electrice ale modulelor. Tabelul B oferă configurații de module și șiruri pentru două opțiuni de module: module de 37±1 V evaluate la 250 W±5 Wp și module de 45±1 V evaluate la 300 W±5 Wp.

Principalele limite pe partea DC sunt:

Tensiunea seriei trebuie evaluată în raport cu tensiunea reală de circuit deschis al modulului și temperaturile de funcționare așteptate. Aranjamentele cu șiruri paralele ar trebui să urmeze configurația recomandată și cerințele aplicabile de protecție DC. Menținerea rețelei în limitele de tensiune specificate este esențială pentru funcționarea corectă a invertorului.

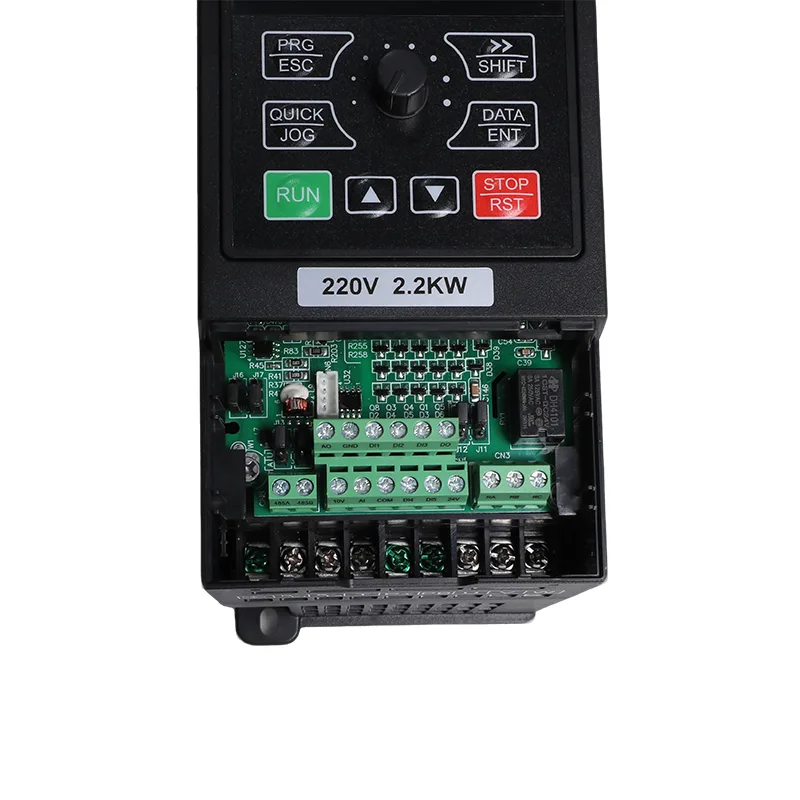

Cadru și instalare

Ambele modele au aceleași dimensiuni ale carcasei de 245 × 142 × 181,3 mm și un model de montare de 107 × 235 mm. Designul compact de montare pe perete sau pe dulap permite ca variatorul să fie încorporat într-o instalație de control al pompei fără a modifica valoarea nominală sau aplicația motorului doar pentru a găzdui invertorul.

Unitatea are o carcasă IP20 și este destinată instalării verticale într-o locație protejată adecvată. Planificarea instalării trebuie să țină cont de mediul de operare, protecția electrică, traseul cablurilor și accesul pentru punere în funcțiune și întreținere. Intervalul general de temperatură de funcționare este de la -10°C până la 50°C, cu o reducere de putere necesară peste 40°C.

Specificații

Tabelul A. Evaluări ale modelului

Tabelul B. Placă solară recomandată

Tabel C. Specificații generale (aceeași în gama iMaster)

Aplicații tipice

Seria iMaster VFD-PC10 combină gestionarea pompelor solare cu controlul motorului cu frecvență variabilă, făcând modelele de 4,0 kW și 5,5 kW potrivite pentru o gamă largă de aplicații industriale și de tratare a apei.

Pentru instalațiile care au nevoie atât de pompare fotovoltaică, cât și de control convențional al motorului, pompa solară trifazată 380V de 4,0 kW/5,5 kW și VFD cu invertor de uz general pot fi specificate pentru funcționarea prevăzută și configurate în consecință.

Pentru sistemele de apă care necesită reglarea presiunii, funcția PID încorporată poate utiliza un semnal de feedback adecvat pentru a regla funcționarea motorului în jurul unui punct de referință configurat. Cu un transmițător de presiune selectat corespunzător și parametrii de control configurați corect, unitatea poate regla presiunea sistemului pe măsură ce cererea se modifică. Setările finale depind de pompă, motor și aplicație.

Repere tehnice

1. Comutare automată de la solar la rețea

2. Control PID încorporat

PID încorporat acceptă controlul presiunii, debitului sau temperaturii în buclă închisă. Valoarea de referință și sursele de feedback sunt selectate prin intermediul parametrilor de grup FC disponibili.

3. Protecție cheie PV și partea motorului

4. Controlul motorului și comunicarea

Modul de uz general acceptă controlul SVC și V/F, capacitatea de supraîncărcare de 150% timp de 60 de secunde și comunicarea RS485 cu Modbus RTU.

5. Două moduri de operare configurabile

P8-00 = 1: mod pompă solară. P8-00 = 0: mod invertor de uz general. CSIVEI poate seta modul de funcționare și parametrii solicitați înainte de expediere.

FAQ

De ce modelul de 4 kW are nevoie de 20 de module, în timp ce 5,5 kW utilizează 18 x 2?

Unitatea de 4 kW rulează un singur șir, astfel încât șirul este construit mai mult pentru a ajunge la fereastra de 550 până la 750 VDC. Unitatea de 5,5 kW are nevoie de aproximativ dublarea puterii matricei, ceea ce este mai ușor de atins cu două șiruri paralele de 18. Ambele rămân sub maximul de 900 VDC.

Pot adapta aceasta la o pompă existentă conectată la rețea?

Da, și este cea mai comună instalare. Lăsați pompa și cablajul în pace, adăugați matricea și întrerupătorul de curent continuu și conectați alimentarea existentă la R, S și T. Setați P8-15 la 0 pentru comutare automată. Solarul suportă sarcina de zi și rețeaua preia atunci când nu este suficient soare.

Cum opresc pompa când rezervorul este plin?

Montați un plutitor sau un comutator de nivel la DI2 sau DI3. Polaritatea terminalului este setată în F6-10, astfel încât oricare dintre contactele funcționează. De asemenea, puteți utiliza detectarea nivelului apei prin AI setând P8-18 la 1 și ajustând pragul complet în P8-19 și întârzierea somnului în P8-20.

Ce defecte voi vedea de fapt pe teren?

Cele comune sunt A01 putere solară slabă, A02 rezervor plin, A03 lipsă de apă și A04 subsarcină a motorului. Defecțiunile hardware de la E01 la E30 acoperă supracurent, supratensiune, subtensiune, pierdere de fază și supratemperatura, cu E43 pentru o sondă de nivel defectă și E44 pentru o condiție de subsarcină care nu se elimină.

Este unitatea protejată dacă cablul pompei este deteriorat?

Da. Protecția împotriva pierderii fazei de ieșire și detectarea scurtcircuitului motorului la pornire sunt standard, împreună cu supracurent, supratensiune, subtensiune, supratemperatura și suprasarcină.

Pot să-l folosesc pe o mașină care nu are nicio legătură cu apa?

Da. În modul de uz general, este un invertor standard trifazat pentru ventilatoare, suflante, compresoare și pompe de proces, cu control SVC sau V/F, PID și Modbus. Comandați-l în acel mod și sosește configurat pentru job. Și o unitate cumpărată în modul pompă solară poate fi mutată ulterior cu P8-00.

Ne putem seta propriile parametri impliciti înainte de expediere?

Da. Spuneți-ne valorile motorului, configurația panoului și orice setări specifice site-ului dorite și le încărcăm înainte ca unitatea să plece. Acest lucru economisește timp de punere în funcțiune la fața locului și este motivul pentru care mulți distribuitori cumpără configurat mai degrabă decât implicit.
