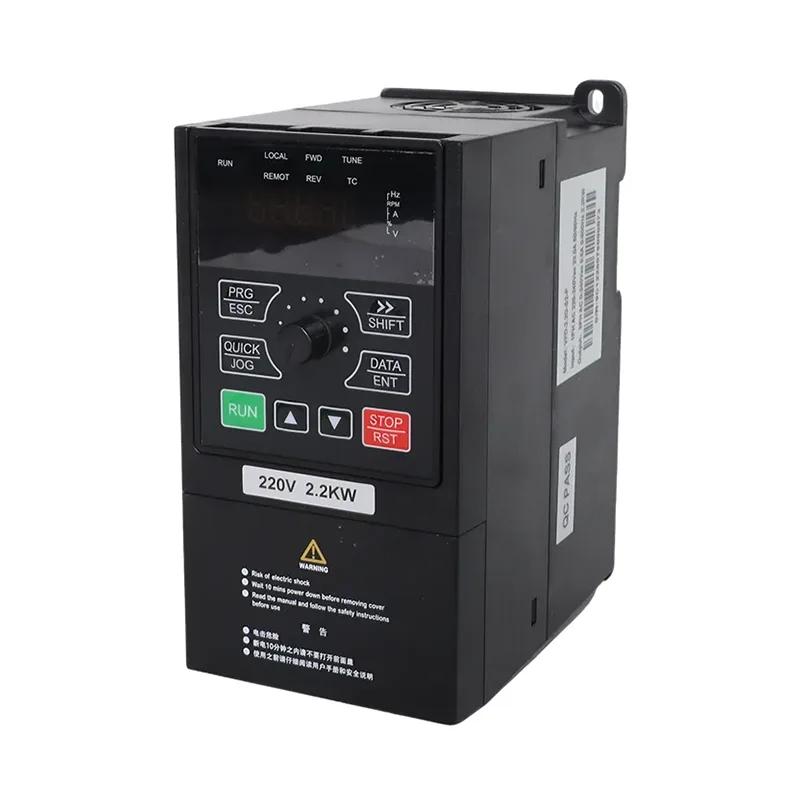

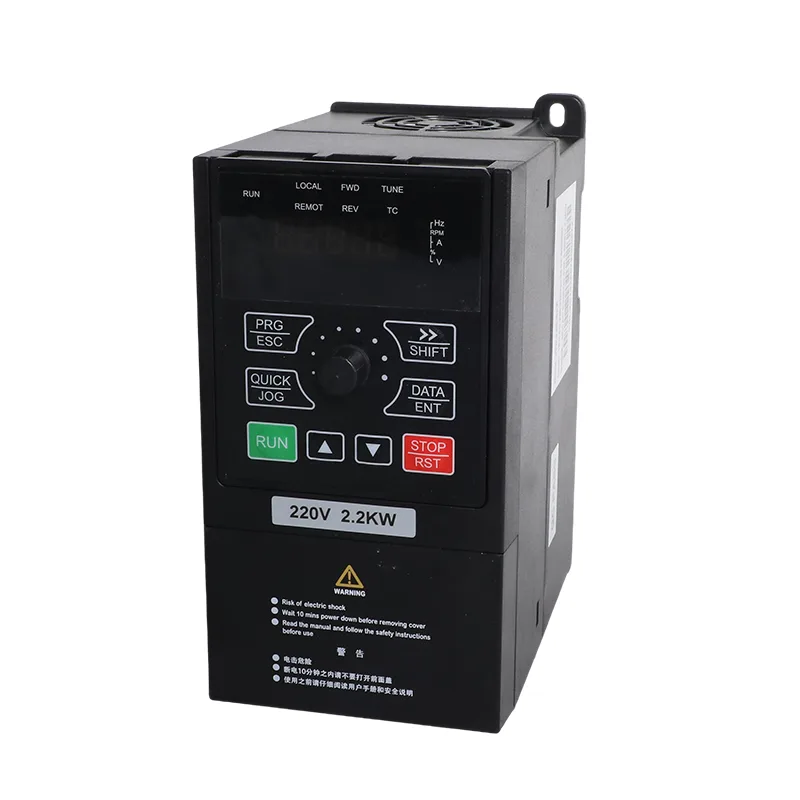

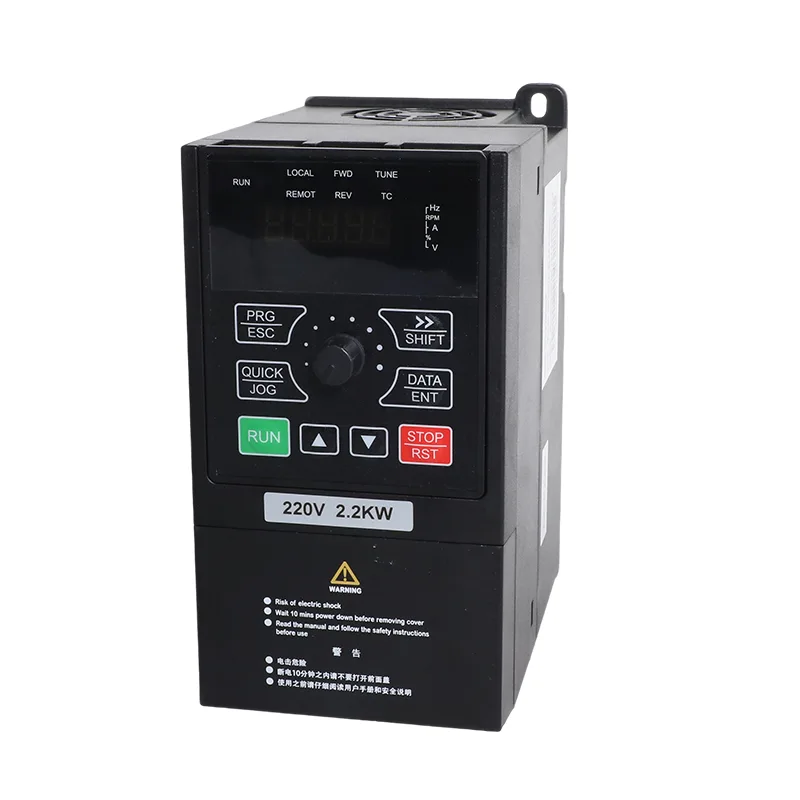

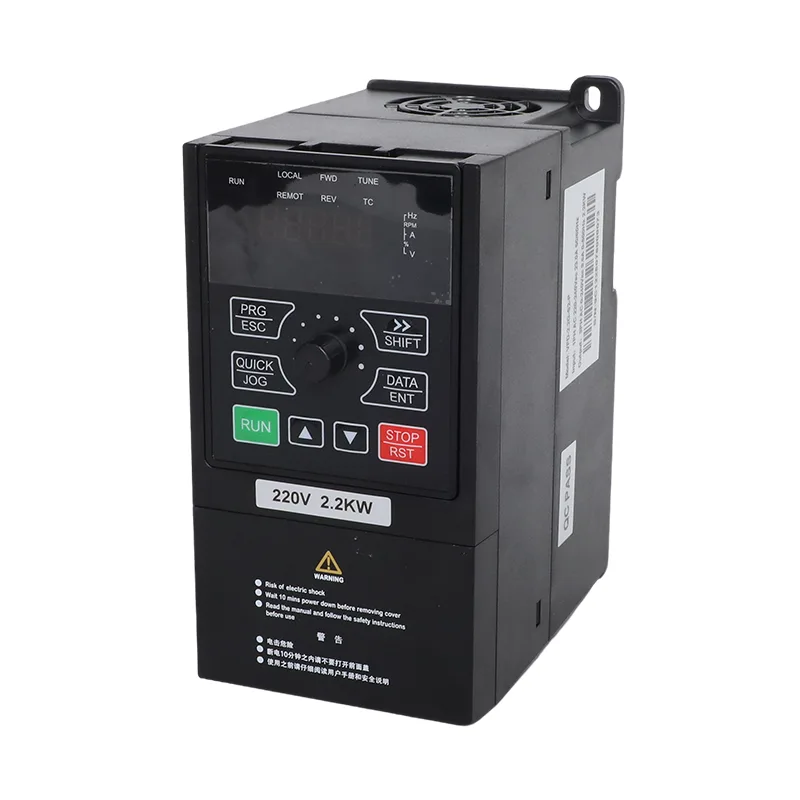

Pompa solară CSIVEI 4.0kW/5.5kW monofazată 230V și VFD cu invertor de uz general este destinat locațiilor care trebuie să opereze motoare de 4,0 kW sau 5,5 kW, dar au o sursă de curent alternativ monofazat, mai degrabă decât o conexiune de utilități trifazate. VFD-PC10-4.0G-S2-MK furnizează un curent de ieșire de 17 A, în timp ce VFD-PC10-5.5G-S2-MK furnizează 25 A. Curenții de intrare AC enumerați sunt de 32 A și, respectiv, 45 A, astfel încât circuitul de alimentare, întrerupătorul și cablul trebuie selectate pentru curentul de intrare real.
Pe partea de curent continuu, unitatea acceptă o matrice fotovoltaică configurată pentru limitele sale de tensiune. Intervalul MPPT recomandat este 250–350 VDC, intervalul recomandat de tensiune în circuit deschis al matricei este 360–430 VDC, iar tensiunea maximă de intrare DC este de 450 VDC. Aceste limite sunt deosebit de importante atunci când șirurile sunt conectate în paralel sau când matricea funcționează în condiții reci, unde tensiunea de circuit deschis al modulului poate crește.
Modul pompă solară (P8-00 = 1): unitatea utilizează MPPT pentru pomparea fotovoltaică și oferă funcții legate de pompă, inclusiv gestionarea luminii slabe, protecție la subsarcină și opțiuni de control al nivelului apei. Când backupul rețelei face parte din instalație, parametrii de schimbare și aranjamentul de comutare externă trebuie configurați conform manualului.
Mod de utilizare generală (P8-00 = 0): unitatea funcționează ca un invertor convențional cu control SVC sau V/F, PID încorporat și comunicare RS485 Modbus RTU. Acest mod poate fi utilizat pentru pompe, ventilatoare, suflante și alte echipamente acționate cu motor compatibile fără a utiliza funcția de control al pompei solare.
Modul de operare poate fi setat înainte de expediere și modificat prin P8-00 atunci când cerințele aplicației se modifică. Acest lucru oferă distribuitorilor și instalatorilor o modalitate de a specifica utilizarea intenționată, păstrând în același timp opțiunea de reconfigurare ulterioară a convertizorului, în funcție de valorile nominale adecvate ale motorului, cablarea și setările parametrilor.
Pentru pomparea solară, pompa solară de 4,0 kW/5,5 kW monofazată 230 V și VFD cu invertor de uz general utilizează un aspect de șiruri specific modelului: versiunea de 4,0 kW utilizează două șiruri paralele, în timp ce versiunea de 5,5 kW utilizează trei. Cu module de 37±1 V, 250 W±5 Wp, tabelul specifică 11 module pe șir; cu module de 45±1 V, 300 W±5 Wp, specifică 9 module pe șir. Înainte de a conecta matricea, calculați tensiunea de circuit deschis al șirului utilizând datele modulului selectat și condițiile locale de temperatură și mențineți-o în limitele declarate ale unității.
Pentru instalațiile care utilizează un rezervor de stocare sau depind de disponibilitatea apei de puț, unitatea acceptă opțiuni de intrare pentru nivelul apei și protecție la subsarcină. Detectarea nivelului apei AI poate fi configurată folosind P8-18, cu pragul și întârzierea somnului setate prin P8-19 și P8-20. Comportamentul de resetare la subsarcină este configurat prin P8-26. Aceste funcții ajută la coordonarea funcționării pompei cu nivelul rezervorului și disponibilitatea apei atunci când sunt instalați senzorii și parametrii corecti.
| Articol | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Motor aplicabil | 4,0 kW / 5 CP | 5,5 kW / 7,5 CP |
| Capacitate nominală | 5,9 kVA | 11 kVA |
| Curent de intrare | 32 A | 45 A |
| Curent de ieșire | 17 A | 25 A |
| Tensiune de intrare AC | AC 1 PH 220 V (-15%) până la 240 V (+10%) | |
| Max. Tensiunea de intrare DC | 450 VDC | |
| Gama Voc recomandată | 360 până la 430 VDC | |
| Interval MPPT recomandat | 250 până la 350 VDC | |
| Gama de tensiune de pornire | 160 până la 450 VDC, reglabil cu parametri | |
| Tensiunea nominală de ieșire | 3 PH sau 1 PH 220 V AC | |
| Nivel de zgomot | 50 dBA max. |
| Model | Module 37±1 V, 250 W±5 Wp | Module 45±1 V, 300 W±5 Wp | ||
| Module pe șir | Corzi | Module pe șir | Corzi | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Articol | Caietul de sarcini |
| Frecvența nominală | 50/60 Hz |
| Gama de frecvență de intrare | ±5% (47,5 până la 63 Hz) |
| Tensiune de ieșire | 0 la tensiunea de intrare |
| Frecvența de ieșire | 0,1 până la 500 Hz |
| Frecvența maximă | 0 până la 500 Hz (control SVC și V/F) |
| Frecvența purtătoare | 0,8 kHz până la 8 kHz, ajustat automat pentru încărcare (suportat până la 16 kHz) |
| Rezoluția în frecvență | Setare digitală 0,01 Hz; setare analogică 0,025% din frecvența maximă |
| Modul de control | Control vectorial fără senzori (SVC); control V/F |
| Cuplul de pornire | 0,5 Hz / 150% (SVC) |
| Gama de viteze | 1:100 (SVC) |
| Precizia stabilității vitezei | ±0,5% (SVC) |
| Capacitate de suprasarcina | 150% curent nominal timp de 60 s; 170% pentru 12 s; 190% pentru 1,5 s |
| Creșterea cuplului | Creștere automată a cuplului; boost manual de la 0,1% la 30,0% |
| curba V/F | Curbă liniară, în mai multe puncte și pătrată (putere 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| separare V/F | Separare completă, separare pe jumătate |
| Accelerație/decelerație | Curbă liniară sau S, 0,0 până la 6500,0 s |
| Frânare DC | Frecvența de pornire 0,00 Hz până la frecvența maximă; timp 0,0 până la 36,0 s; curent 0,0% până la 100,0% |
| Control JOG | Frecvența JOG 0,00 Hz până la frecvența maximă (implicit 5 Hz); accel/decel 0,0 până la 6500,0 s |
| PID încorporat | Da, pentru presiune, debit sau temperatură buclă închisă fără un controler extern |
| AVR | Tensiunea de ieșire menținută stabilă atunci când tensiunea rețelei fluctuează |

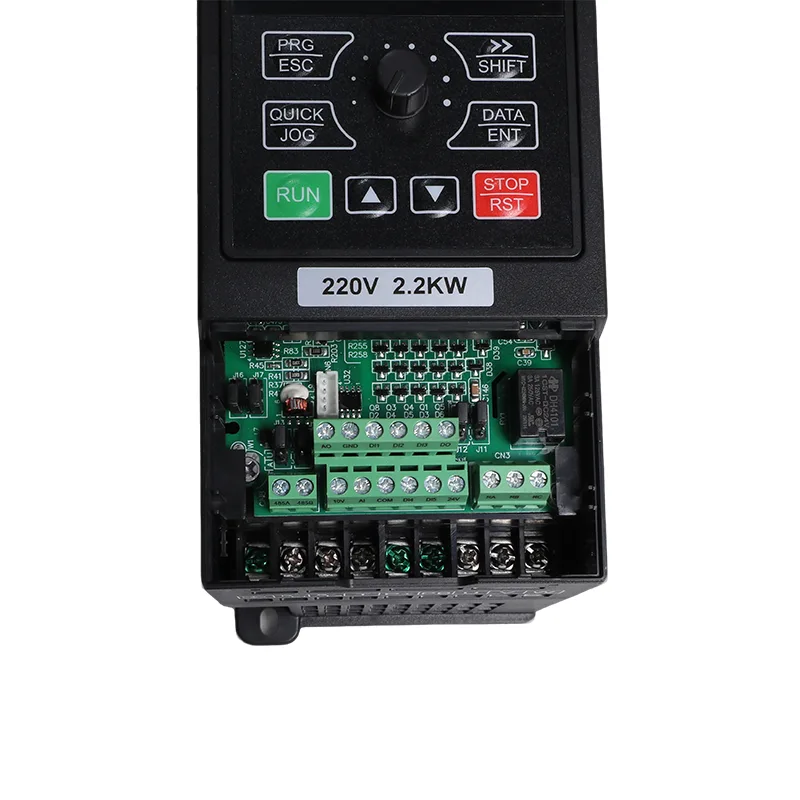

| Borne de intrare | 5 intrări digitale, DI5 acceptă impulsuri de mare viteză până la 50 kHz; 1 intrare analogică 0-10 V sau 0-20 mA; 1 intrare potențiometru de la tastatură |
| Borne de ieșire | 1 ieșire de impuls de mare viteză de până la 50 kHz; 1 iesire releu; 1 ieșire analogică 0-20 mA sau 0-10 V |
| Comunicare | RS485, Modbus RTU |
| Protecţie | Detectarea scurtcircuitului motorului la pornire, pierderea fazei de ieșire, supracurent, supratensiune, subtensiune, supratemperatura, suprasarcină, subsarcină, lumină slabă |
| Temperatura de functionare | -10°C până la 50°C; scade cu 1% la 1°C peste 40°C |
| Temperatura de depozitare | -20°C până la 60°C |
| Umiditate | Sub 95% RH, fără condens |
| Altitudine | Sub 1000 m; reducerea cu 1% la 100 m de la 1000 la 3000 m |
| Vibrație | Sub 5,9 m/s² (0,6 g) |
| Incinta | IP20, montare pe perete sau dulap, instalare verticală |
| Sistem de distributie | TN, TT |
| EMC / siguranță | IEC 61800-3 (C3); IEC 61800-5-1 |
Modelele de 4,0 kW și 5,5 kW oferă un curent de ieșire de 17 A și 25 A. Cuplul de pornire SVC este specificat la 150% la 0,5 Hz, cu o capacitate de suprasarcină de 150% curent nominal pentru 60 de secunde. Valorile nominale ale curentului de intrare de 32 A și 45 A fac ca alimentarea, întrerupătorul și cablurile să fie selectate corect.
Modelul de 4,0 kW folosește două șiruri, iar modelul de 5,5 kW utilizează trei. Păstrați matricea în intervalul de circuit deschis recomandat de 360–430 VDC și maxim 450 VDC; utilizați un întrerupător fotovoltaic și o cutie de combinare pentru șiruri paralele.
Protecția la subsarcină și detecția configurabilă a nivelului apei sprijină logica de oprire și repornire a pompei atunci când sunt setate intrările și parametrii corespunzători.
P8-00 selectează modul pompă solară sau modul de uz general. Acesta din urmă acceptă controlul SVC/V/F, PID încorporat și RS485 Modbus RTU.
Utilizați un dispozitiv de protecție la supratensiune de tip II atunci când matricea este la mai mult de 10 m de unitate. Manualul recomandă un reactor de ieșire atunci când cablul pompei depășește 50 m.
Pompa solară 4,0 kW/5,5 kW monofazată 230 V și VFD cu invertor de uz general sunt destinate instalațiilor care au nevoie de o capacitate a motorului de 4,0 kW sau 5,5 kW, dar care nu pot utiliza o sursă de utilitate trifazată. Configurația sa cu pompă solară este potrivită pentru aplicațiile cu apă, în timp ce modul de uz general extinde utilizarea la echipamentele compatibile cu motor.
Modelul de 5,5 kW are un curent de intrare de 45 A. Sursa, întrerupătorul și cablul trebuie să fie evaluate pentru curentul de instalare și cerințele electrice aplicabile. Funcționarea solară poate reduce cantitatea de energie extrasă din rețea atunci când energia solară este disponibilă, dar utilizarea reală a rețelei depinde de rețea, sarcina pompei și condițiile de funcționare.
Configurația recomandată a matricei oferă o capacitate fotovoltaică mai mare pentru modelul de 5,5 kW cu rating mai mare. Tabelul B listează trei șiruri paralele pentru versiunea de 5,5 kW și două pentru versiunea de 4,0 kW. Confirmați puterea totală a matricei, tensiunea și curentul în circuit deschis al șirului în raport cu specificațiile modulului și al invertorului.
Conexiunile fotovoltaice și la rețea, dispozitivele de comutare și setările parametrilor trebuie să urmeze manualul iMaster pentru modul de funcționare selectat. Nu închideți întrerupătoarele solare și de rețea simultan, decât dacă circuitul specificat și aranjamentul de protecție permite acest lucru în mod explicit. Setările de punere în funcțiune și de schimbare, inclusiv P8-15, trebuie aplicate conform schemei de cablare a producătorului.
Dimensionați cablul în funcție de curentul matricei, lungimea cablului, condițiile de instalare și cerințele electrice aplicabile. Utilizați cablu potrivit pentru serviciul fotovoltaic în aer liber. Ghidul de instalare specifică un întrerupător de curent continuu la intrarea PV și o cutie de combinare fotovoltaică atunci când șirurile sunt conectate în paralel.
Protecția la subsarcină este prevăzută pentru detectarea condițiilor precum pierderea încărcăturii de apă. Informațiile despre parametrii furnizate indică un nivel de detectare de 25%, un timp de confirmare de 60 s și o întârziere de resetare de 120 s. Dacă o sondă de nivel este utilizată și eșuează, unitatea poate raporta E43. Verificați pragurile și întârzierile configurate față de pompa și instalația reală.
Da. P8-00 selectează modul pompă solară sau modul de uz general. Modul de uz general acceptă controlul SVC sau V/F, PID încorporat și Modbus RTU. CSIVEI poate seta modul solicitat înainte de expediere, iar modul de operare poate fi schimbat ulterior prin setarea parametrilor atunci când aplicația și cablarea sunt adecvate.
Brandul OEM și configurația parametrilor înainte de expediere pot fi discutate atunci când solicitați. Furnizați cantitatea necesară și eticheta ilustrației, astfel încât CSIVEI să poată confirma aranjamentul, prețul și programul disponibil.
