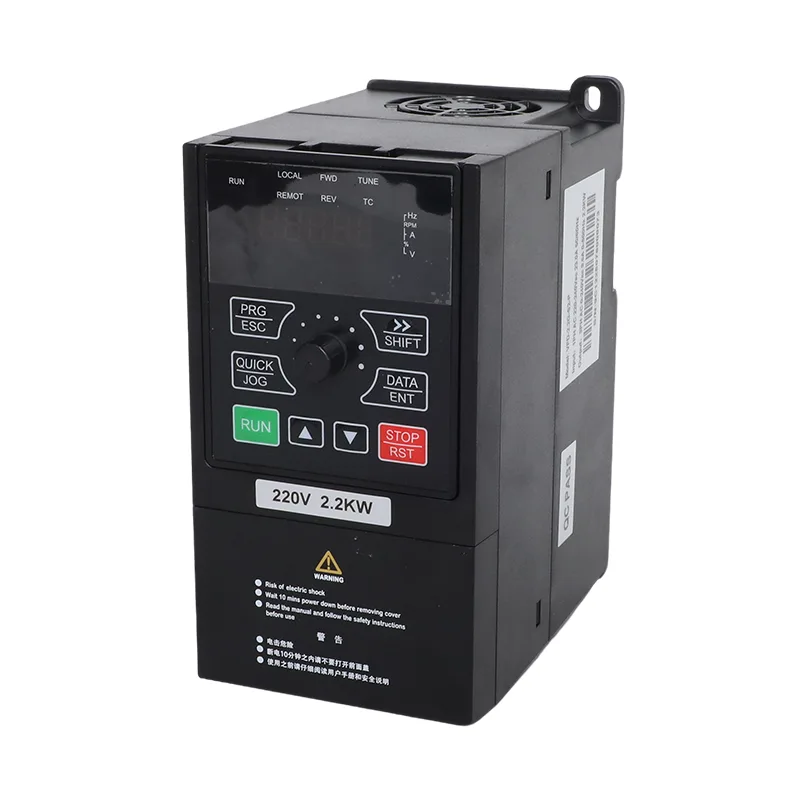

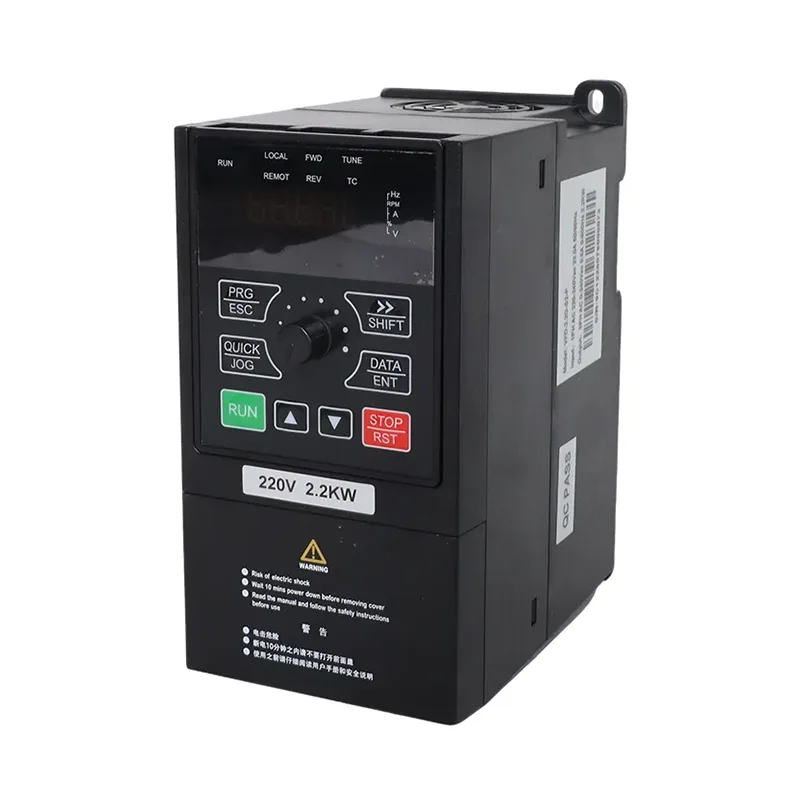

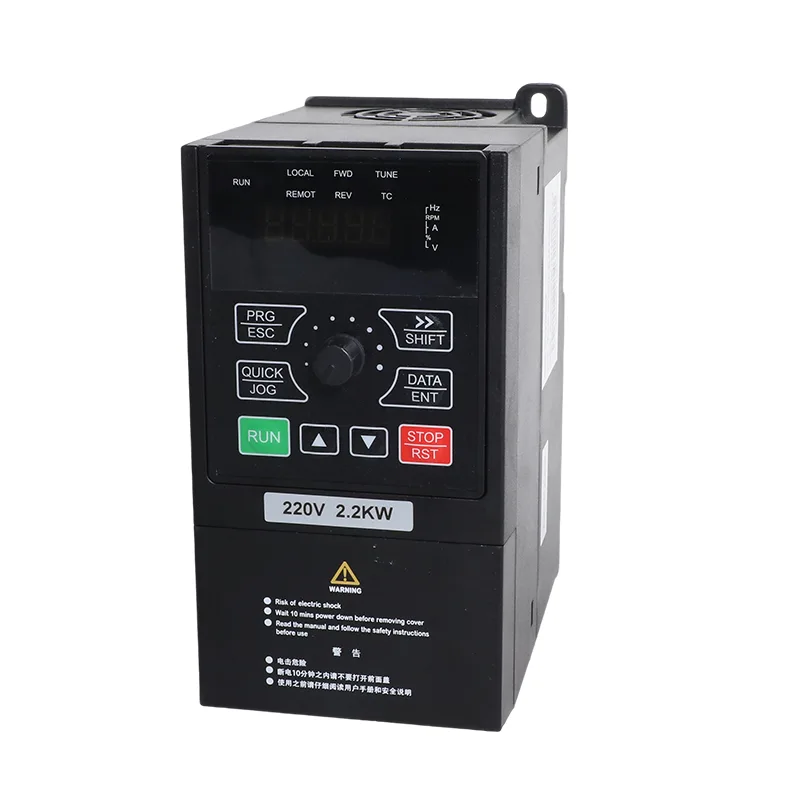

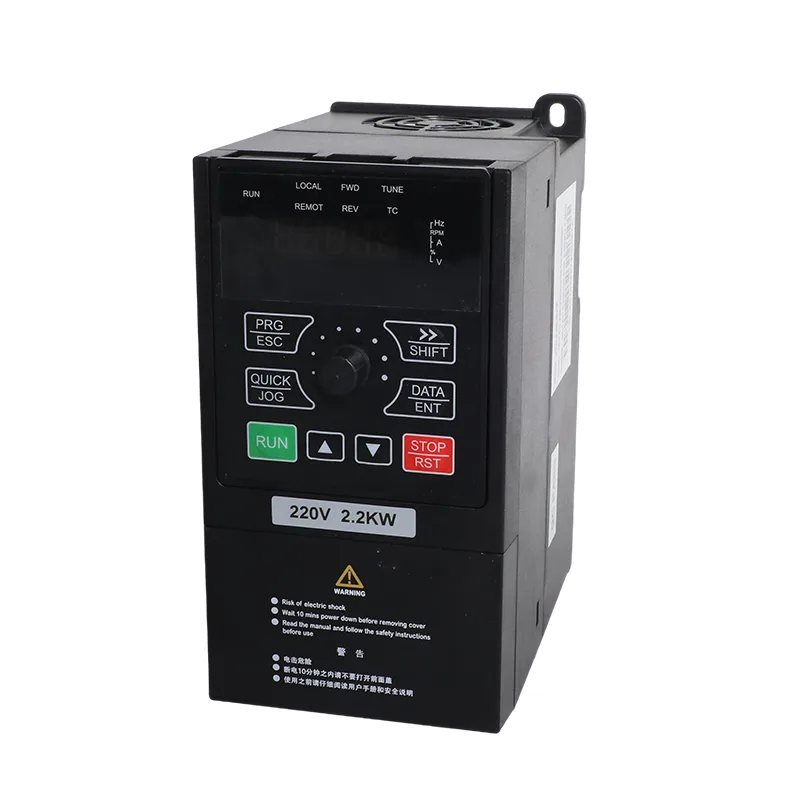

Seria CSIVEI iMaster VFD-PC10 include modele de invertoare trifazate de 15 kW, 18,5 kW și 22 kW. Numerele de model corespunzătoare sunt VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK și VFD-PC10-22G-T4-MK. Curenții de ieșire enumerați sunt de 32 A, 37 A și, respectiv, 45 A pentru aplicații cu motor care îndeplinesc cerințele electrice ale unității.
Pompa solară trifazată 15-22kW 380V și VFD cu invertor de uz general acceptă două configurații de funcționare: modul pompă solară și modul invertor de uz general. Modul pompă solară folosește o matrice fotovoltaică ca sursă de curent continuu și include control MPPT. Modul de uz general asigură controlul motorului cu frecvență variabilă folosind controlul vectorial fără senzori (SVC) sau controlul V/F.
Schemele de circuite principale furnizate pentru acest interval de putere identifică bornele P+ și PB pentru conectarea unui rezistor de frânare extern. Această conexiune este relevantă atunci când aplicația necesită o rezistență de frânare pentru decelerare controlată. Selectarea rezistenței, cablarea și limitele de funcționare trebuie să respecte documentația tehnică a modelului aplicabil.


| Articol | VFD-PC10-15G-T4-MK | VFD-PC10-18.5G-T4-MK | VFD-PC10-22G-T4-MK |
| Motor aplicabil | 15 kW / 20 CP | 18,5 kW / 25 CP | 22 kW / 30 CP |
| Capacitate nominală | 37 kVA | 44 kVA | 60 kVA |
| Curent de intrare | 37,9 A | 46,7 A | 55,6 A |
| Curent de ieșire | 32 A | 37 A | 45 A |
| Tensiune de intrare AC | AC 3 PH 380 V (-15%) până la 440 V (+10%) | ||
| Max. Tensiunea de intrare DC | 900 VDC | ||
| Gama Voc recomandată | 550 până la 750 VDC | ||
| Interval MPPT recomandat | 450 până la 600 VDC | ||
| Gama de tensiune de pornire | 300 până la 900 VDC, reglabil cu parametri | ||
| Borne ale rezistenței de frânare | P+ și PB, rezistență externă | ||
| Nivel de zgomot | 65 dBA max. |
Verificați plăcuța de identificare a motorului și curentul nominal de ieșire al invertorului înainte de a selecta un model. Numai valoarea nominală în kW a variatorului nu stabilește adecvarea pentru fiecare motor sau pompă. Confirmați limitele electrice aplicabile în raport cu documentația pentru modelul exact.
Tabelul de configurare furnizat listează diferite cantități de module pentru modelele de 15 kW, 18,5 kW și 22 kW. Aceste aranjamente trebuie tratate ca configurații de referință și verificate în raport cu fișa tehnică a modulului fotovoltaic și cu condițiile de amplasare înainte de instalare.
| Model | Module 37±1 V, 250 W±5 Wp | Module 45±1 V, 300 W±5 Wp | ||
| Module pe șir | Corzi | Module pe șir | Corzi | |
| VFD-PC10-15G-T4-MK | 18 | 4 | 15 | 4 |
| VFD-PC10-18.5G-T4-MK | 18 | 5 | 15 | 5 |
| VFD-PC10-22G-T4-MK | 18 | 6 | 15 | 6 |
Puterea nominală a matricei fotovoltaice de mai sus este calculată din puterea și cantitatea declarată a modulului. Nu este un substitut pentru un design complet de sistem fotovoltaic.
Tensiunea maximă de intrare DC listată este de 900 VDC. Intervalul recomandat de tensiune în circuit deschis este 550–750 VDC, iar intervalul de operare MPPT recomandat este 450–600 VDC. Aceste valori descriu diferite limite de funcționare și nu ar trebui utilizate în mod interschimbabil.
Înainte de a finaliza un aranjament de șiruri, calculați tensiunea de circuit deschis așteptată folosind Voc și coeficientul de temperatură al modulului selectat. Calculul trebuie să țină cont de temperatura minimă așteptată a amplasamentului. Verificați dacă tensiunea șirului calculată pentru vreme rece rămâne în limita maximă de intrare CC a invertorului și că tensiunea normală de funcționare este adecvată pentru intervalul MPPT specificat.
Șirurile fotovoltaice, cablarea DC, izolatoarele, protecția la supracurent, protecția la supratensiune și echipamentele combinatoare trebuie luate în considerare ca parte a instalației generale. Dispozitivele necesare și evaluările lor depind de configurația matricei, aranjamentul cablajului, traseul cablului și cerințele electrice aplicabile.
Pentru șiruri paralele, confirmați combinatorul și aranjamentul de protecție a șirurilor necesare cu manualul de instalare a invertorului și proiectantul sistemului fotovoltaic. Cerințele de protecție la supratensiune ar trebui, de asemenea, determinate din schema de instalare și din instrucțiunile aplicabile. Nu selectați dispozitive de protecție DC numai din puterea nominală a invertorului.
| Articol | Caietul de sarcini |
| Frecvența nominală | 50/60 Hz |
| Gama de frecvență de intrare | ±5% (47,5 până la 63 Hz) |
| Tensiune de ieșire | 0 la tensiunea de intrare |
| Frecvența de ieșire | 0,1 până la 500 Hz |
| Frecvența maximă | 0 până la 500 Hz (control SVC și V/F) |
| Frecvența purtătoare | 0,8 kHz până la 8 kHz, ajustat automat pentru încărcare (suportat până la 16 kHz) |
| Rezoluția în frecvență | Setare digitală 0,01 Hz; setare analogică 0,025% din frecvența maximă |
| Modul de control | Control vectorial fără senzori (SVC); control V/F |
| Cuplul de pornire | 0,5 Hz / 150% (SVC) |
| Gama de viteze | 1:100 (SVC) |
| Precizia stabilității vitezei | ±0,5% (SVC) |
| Capacitate de suprasarcina | 150% curent nominal timp de 60 s; 170% pentru 12 s; 190% pentru 1,5 s |
| Creșterea cuplului | Creștere automată a cuplului; boost manual de la 0,1% la 30,0% |
| curba V/F | Curbă liniară, în mai multe puncte și pătrată (putere 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| separare V/F | Separare completă, separare pe jumătate |
| Accelerație/decelerație | Curbă liniară sau S, 0,0 până la 6500,0 s |
| Frânare DC | Frecvența de pornire 0,00 Hz până la frecvența maximă; timp 0,0 până la 36,0 s; curent 0,0% până la 100,0% |
| Control JOG | Frecvența JOG 0,00 Hz până la frecvența maximă (implicit 5 Hz); accel/decel 0,0 până la 6500,0 s |
| PID încorporat | Da, pentru presiune, debit sau temperatură buclă închisă fără un controler extern |
| AVR | Tensiunea de ieșire menținută stabilă atunci când tensiunea rețelei fluctuează |

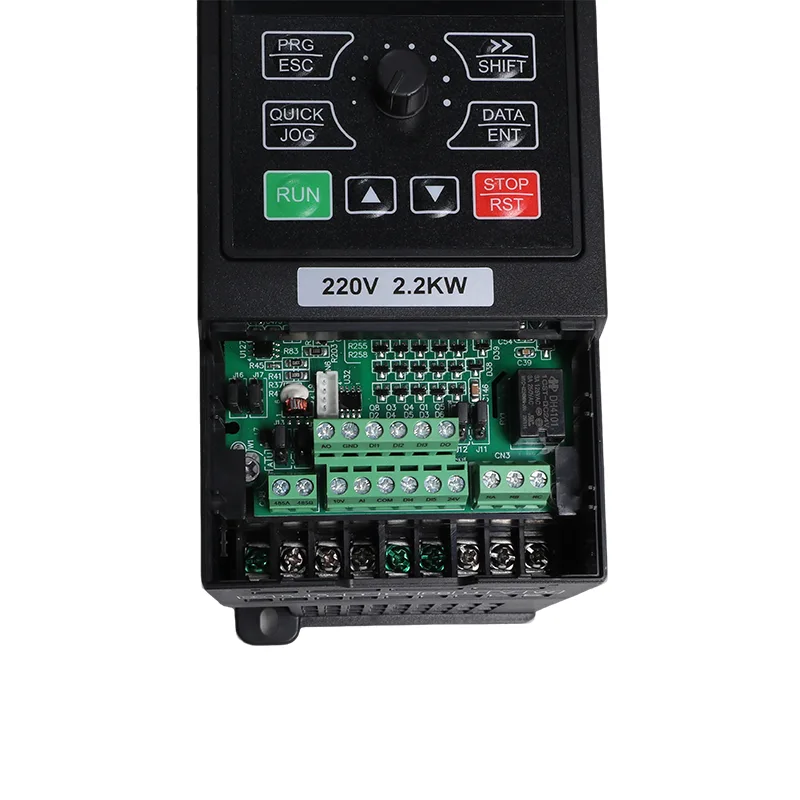

| Borne de intrare | 5 intrări digitale, DI5 acceptă impulsuri de mare viteză până la 50 kHz; 1 intrare analogică 0-10 V sau 0-20 mA; 1 intrare potențiometru de la tastatură |
| Borne de ieșire | 1 ieșire de impuls de mare viteză de până la 50 kHz; 1 iesire releu; 1 ieșire analogică 0-20 mA sau 0-10 V |
| Comunicare | RS485, Modbus RTU |
| Protecţie | Detectarea scurtcircuitului motorului la pornire, pierderea fazei de ieșire, supracurent, supratensiune, subtensiune, supratemperatura, suprasarcină, subsarcină, lumină slabă |
| Temperatura de functionare | -10°C până la 50°C; scade cu 1% la 1°C peste 40°C |
| Temperatura de depozitare | -20°C până la 60°C |
| Umiditate | Sub 95% RH, fără condens |
| Altitudine | Sub 1000 m; reducerea cu 1% la 100 m de la 1000 la 3000 m |
| Vibrație | Sub 5,9 m/s² (0,6 g) |
| Incinta | IP20, montare pe perete sau dulap, instalare verticală |
| Sistem de distributie | TN, TT |
| EMC / siguranță | IEC 61800-3 (C3); IEC 61800-5-1 |

Modul pompă solară este destinat aplicațiilor de pompare alimentate de o matrice fotovoltaică. Funcțiile de control enumerate includ urmărirea punctului de putere maximă (MPPT) și logica de protecție a luminii slabe.
Cantitatea de putere disponibilă pentru pompă depinde de iradierea solară, configurația rețelei fotovoltaice, cerințele motorului, caracteristicile pompei și condițiile amplasamentului. Prin urmare, matricea trebuie să fie proiectată în jurul limitelor de tensiune ale invertorului, precum și în funcție de sarcina necesară de livrare a apei.
Acolo unde este necesară o rezervă pentru rețea sau generator, confirmați aranjamentul de comutare de intrare și cablarea în raport cu diagrama modelului aplicabilă. Pot fi necesare componente de comutare externe în funcție de sistemul configurat; nu presupuneți că toate funcțiile de schimbare a sursei sunt conținute în invertor.
Modul de uz general oferă control cu frecvență variabilă pentru echipamente compatibile cu motor. Funcțiile enumerate includ controlul SVC și V/F, PID, accelerație și decelerare reglabile și comunicare RS485 Modbus RTU.
Modul de funcționare este selectat prin parametrul P8-00 conform configurației furnizate. Modul corect și parametrii de control trebuie confirmați în timpul punerii în funcțiune, folosind instrucțiunile pentru modelul specific și versiunea de firmware.
Schemele principale ale circuitelor pentru modelele de 15 kW, 18,5 kW și 22 kW identifică bornele P+ și PB pentru o rezistență de frânare externă. Această conexiune poate fi relevantă atunci când o aplicație necesită o decelerare controlată, mai degrabă decât să permită motorului să se oprească.
Necesitatea unui rezistor de frânare depinde de inerția sarcinii, cerințele de decelerare și sarcina de funcționare. Confirmați specificațiile rezistenței, cerințele de cablare și condițiile de frânare permise în manualul aplicabil înainte de instalare.
Specificațiile generale furnizate listează următoarele valori nominale de suprasarcină pe termen scurt:
| Nivel de suprasarcină | Durată |
|---|---|
| 150% din curentul nominal | 60 de secunde |
| 170% din curentul nominal | 12 secunde |
| 190% din curentul nominal | 1,5 secunde |
Aceste evaluări descriu capacitatea de suprasarcină enumerată. Ele nu garantează, pe cont propriu, că un anumit motor poate porni cu succes. Selectarea trebuie să țină cont de curentul nominal al motorului, sarcina pompei, timpul de accelerare și secvența de pornire prevăzută.
Modurile de control enumerate sunt controlul vectorial fără senzori (SVC) și controlul V/F. Sub SVC, specificația generală enumeră un cuplu de pornire de 150% la 0,5 Hz, un interval de viteză de 1:100 și o precizie a stabilității vitezei de ±0,5%.
Funcția PID încorporată este listată pentru controlul în buclă închisă a variabilelor precum presiunea, debitul și temperatura. Senzorii necesari, semnalele de feedback și secvența de control trebuie configurate pentru aplicația actuală.
Funcțiile de protecție enumerate includ:
Sursa furnizată enumeră, de asemenea, alarmele asociate cu intrare solară slabă, un rezervor plin, lipsa apei și subîncărcarea motorului. Codurile și semnificațiile de alarmă trebuie verificate cu manualul exact al modelului înainte de a fi utilizate pentru instalare sau depanare.
Informațiile furnizate despre produs afirmă că modelele de 15 kW, 18,5 kW și 22 kW utilizează aceeași platformă de control, cu un aspect coerent al terminalelor, numerotarea parametrilor și funcționarea tastaturii în cele trei valori nominale. Confirmați cablarea aplicabilă și detaliile parametrilor pentru modelul furnizat înainte de punere în funcțiune.
Comunicația RS485 cu Modbus RTU este listată ca standard pentru serie. Valorile de monitorizare disponibile și registrele de control ar trebui verificate în harta registrului de comunicații pentru versiunea aplicabilă.
Acționarea poate fi evaluată pentru pompe de irigare care alimentează rețele de canale, zone mari de irigare sau alte sisteme de apă agricole. Curentul motorului, debitul de apă necesar, înălțimea dinamică totală, configurația matricei fotovoltaice și cerințele zilnice de funcționare trebuie verificate înainte de a selecta modelul.
Pentru captarea apei brute, transferul la instalațiile de tratare sau alimentarea la rezervoarele de distribuție, selecția ar trebui să țină cont de funcționarea pompei, datele motorului, cerințele de control și disponibilitatea sursei de energie dorită.
În aplicațiile de mine și apă de groapă, confirmați puterea motorului pompei, variația așteptată a sarcinii, durata de funcționare necesară și condițiile de instalare. Invertorul trebuie să fie adaptat la cerințele actuale ale motorului și ale locației.
Pentru fermele de pește și creveți cu cerințe regulate de schimb de apă, antrenamentul poate fi luat în considerare pentru echipamente de pompare compatibile. Proiectarea sistemului trebuie să țină cont de volumul de apă necesar, programul de pompare și puterea solară sau AC disponibilă.
În modul de uz general, convertizorul poate fi evaluat pentru aplicații industriale compatibile de transfer al apei, circuite de răcire și apă de proces care necesită control al motorului cu frecvență variabilă.
Configurația de uz general poate fi luată în considerare pentru ventilatoare, suflante și alte echipamente cu motor compatibile. Confirmați caracteristicile de sarcină, datele motorului, cerințele de decelerare și orice nevoie de o rezistență de frânare externă înainte de a selecta modelul.
Verificați plăcuța de identificare a motorului pentru puterea nominală, curent, tensiune și frecvență. Comparați curentul nominal al motorului cu curentul de ieșire al modelului selectat și evaluați cerințele de sarcină și accelerație înainte de a confirma valoarea nominală a invertorului.
Acolo unde este necesară o decelerare controlată, evaluați dacă o rezistență de frânare externă este adecvată pentru aplicație. Verificați valoarea nominală a rezistenței, aranjarea terminalelor, cablarea și limitele de frânare în raport cu documentația specifică modelului.
Sursa furnizată identifică o recomandare de reactor de ieșire pentru instalațiile cu pompe unde cablul de antrenare la motor depășește 50 m. Verificați manualul relevant pentru ghidarea aplicabilă pentru lungimea cablului, cerințele reactorului și condițiile de instalare. Luați în considerare izolația motorului și aranjamentul cablurilor atunci când evaluați conexiunea de ieșire.
Verificați designul matricei, aranjarea șirurilor paralele, izolatorul DC, protecția la supracurent, echipamentul combinatorului și cerințele de protecție la supratensiune. Dispozitivele și valorile nominale adecvate trebuie să respecte manualul invertorului, proiectarea fotovoltaică și standardele electrice aplicabile.
Temperatura de funcționare indicată este de la -10°C până la 50°C, cu o cerință de reducere de 1% la 1°C peste 40°C. Ghidurile de altitudine enumerate necesită o reducere de 1% la 100 m de la 1000 m la 3000 m. Confirmați cerințele de instalare aplicabile pentru modelul real, inclusiv orice cerințe suplimentare la altitudini mai mari.
Configurați datele motorului, sursa de comandă, modul de control și setările de accelerație sau decelerare conform instrucțiunilor modelului. Întrebările frecvente furnizate identifică parametrii F3-00 până la F3-04 pentru datele motorului și recomandă reglarea automată înainte de prima punere în funcțiune. Urmați manualul actual al modelului pentru procedura completă de punere în funcțiune.
Schema circuitului principal furnizată identifică bornele P+ și PB pentru conectarea unei rezistențe externe de frânare la modelele de 15 kW, 18,5 kW și 22 kW. Dacă este necesar un rezistor depinde de cerințele de sarcină, inerție și decelerare. Pentru alte puteri nominale, verificați dispunerea terminalelor și prevederile rezistenței de frânare înainte de a comanda.
Adecvarea trebuie evaluată utilizând curentul nominal al motorului, cerințele de pornire, sarcina pompei și setările de accelerație. Cuplul de pornire SVC enumerat este de 150% la 0,5 Hz, iar gradul de suprasarcină în serie este de 150% din curentul nominal timp de 60 de secunde. Aceste cifre nu garantează compatibilitatea cu fiecare pompă submersibilă de 22 kW. Configurați datele de pe plăcuța de identificare a motorului și urmați instrucțiunile de reglare automată și punere în funcțiune.
Informațiile de instalare furnizate necesită un întrerupător de curent continuu la intrarea PV, o cutie de combinare PV în care sunt combinate șiruri paralele și un dispozitiv de protecție la supratensiune de tip II pentru condiția de distanță a matricei specificată. Confirmați evaluările exacte ale dispozitivului, cerințele de amplasare și distanța cablurilor în raport cu manualul de instalare și proiectarea sistemului fotovoltaic înainte de punere în funcțiune.
Reducerea temperaturii enumerate este de 1% pentru fiecare 1°C peste 40°C, cu un interval de temperatură de funcționare de la -10°C la 50°C. Reducerea de altitudine listată este de 1% la 100 m de la 1000 m la 3000 m. Sursa furnizată identifică și o cerință de izolare-transformator peste 2000 m; verificați această cerință și condițiile acesteia în manualul exact al modelului înainte de instalare.
RS485 Modbus RTU este listat ca interfață de comunicare. Sursa furnizată identifică grupul de monitorizare U0 ca incluzând curentul de ieșire, puterea de ieșire, tensiunea magistralei, starea de intrare și ieșire digitală și modul de alimentare la U0-49. Confirmați harta registrului și datele disponibile pentru versiunea de firmware furnizată înainte de integrare.
Informațiile furnizate despre produs identifică modul pompe solare și modul de uz general ca opțiuni de configurare. Funcțiile de uz general includ controlul SVC sau V/F, PID și Modbus RTU, în timp ce modelele de la 15 kW până la 22 kW au și terminale P+ și PB identificate pentru o rezistență de frânare externă. Parametrul P8-00 este specificat ca parametru de selectare a modului în materialul furnizat. Confirmați setarea corectă și procedura de conversie permisă în manualul specific modelului.
Informațiile furnizate despre produs afirmă că cele trei evaluări au în comun o platformă de control, inclusiv numerotarea consecventă a parametrilor, funcționarea tastaturii și convențiile de aranjare a terminalului. Curentul nominal și puterea diferă în funcție de model, astfel încât selecția și cablarea trebuie să respecte în continuare specificațiile și diagramele pentru unitatea exactă.
