Pompa solară trifazată 380V și invertorul VFD de uz general de la fabrica Csivei oferă un interval de intrare DC de înaltă tensiune. Intrarea maximă DC este de 900 VDC, cu un interval recomandat de tensiune în circuit deschis de 550–750 VDC și un interval MPPT de 450–600 VDC. Intervalul reglabil al tensiunii de pornire este 300–900 VDC. Aceste valori oferă baza pentru selectarea șirului de panou afișat în tabelul de matrice recomandat.
Seria acoperă trei puteri nominale de motor: 0,75 kW, 1,5 kW și 2,2 kW. Curenții lor nominali de ieșire sunt de 2,1 A, 3,8 A și, respectiv, 5,1 A. Fiecare model este proiectat pentru o alimentare trifazată de 380 V AC și poate funcționa și cu o matrice fotovoltaică configurată corect în modul pompă solară. Alegerea modului de funcționare determină dacă unitatea este utilizată pentru pomparea solară sau ca invertor de uz general.
Pentru opțiunile de module enumerate, matricea recomandată utilizează un șir de 18 module evaluat la 250 W (37±1 V) sau un șir de 15 module evaluat la 300 W (45±1 V). O tensiune mai mare a șirului fotovoltaic poate însemna un curent continuu mai scăzut pentru un anumit nivel de putere, ceea ce poate ajuta la gestionarea curentului cablului și a căderii de tensiune pe rulajele mai lungi. Designul final al șirului trebuie să utilizeze datele electrice reale ale modulului și să mențină tensiunea maximă de circuit deschis a matricei în limita unității.

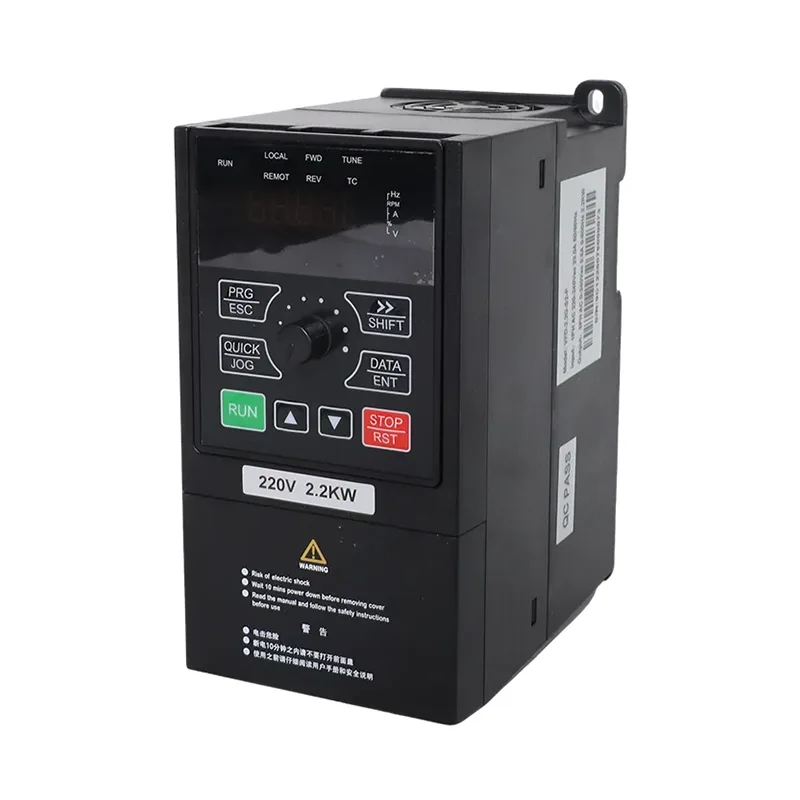

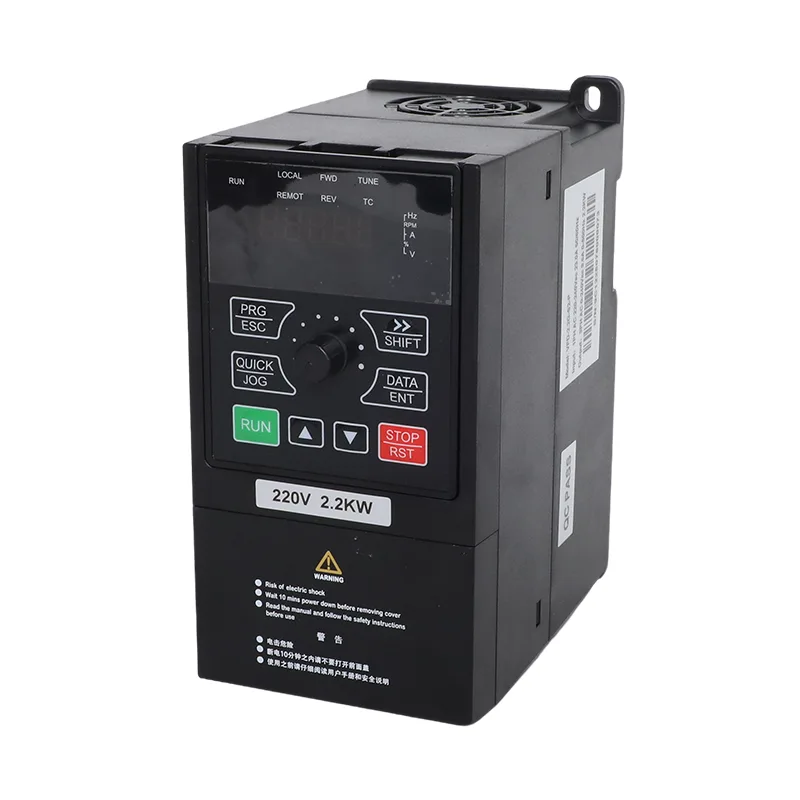

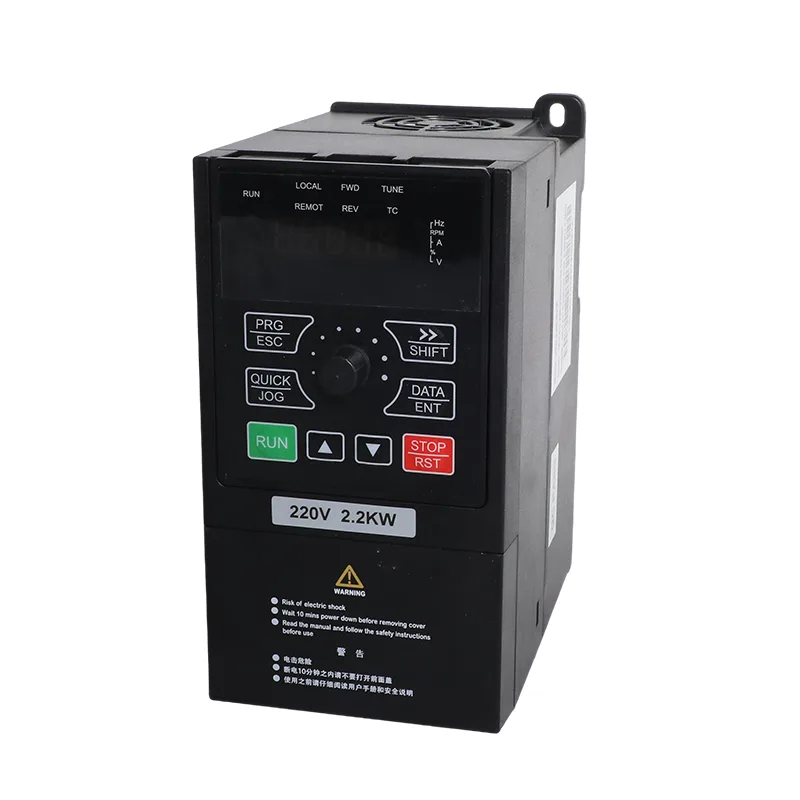

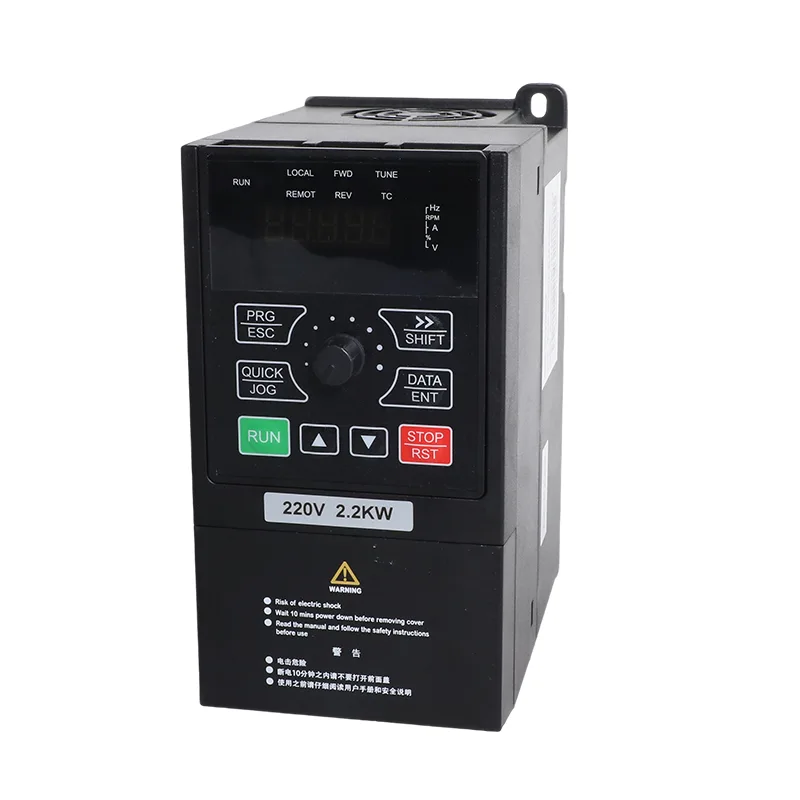

Cele trei modele împart un șasiu compact care măsoară 171 × 86 × 138 mm și cântărește aproximativ 1 kg. O amprentă de montaj de 67,3 × 157,5 mm ajută la montarea invertorului în dulapuri de control mai mici sau în carcasele echipamentelor. Această formă compactă este utilă acolo unde o pompă sau o mașină mică are nevoie de control cu viteză variabilă, dar spațiul de instalare este limitat.
Cu P8-00 setat la 1, convertizorul funcționează în modul pompă solară. Urmărirea MPPT ajustează funcționarea ca răspuns la puterea fotovoltaică disponibilă, în timp ce logica de lumină slabă și funcțiile de protecție legate de pompă ajută la gestionarea condițiilor solare în schimbare. Tensiunea șirului de matrice, puterea nominală a motorului și cerințele pompei trebuie verificate atunci când specificați sistemul.
Cu P8-00 setat la 0, același hardware poate fi utilizat pentru motoarele trifazate compatibile fără o rețea solară. Controlul SVC sau V/F acceptă reglarea vitezei motorului, în timp ce PID încorporat și RS485 Modbus RTU sunt disponibile pentru aplicații adecvate de presiune, debit sau control al procesului. CSIVEI poate configura modul de operare solicitat înainte de expediere; o schimbare ulterioară a modului se face prin parametrii relevanți și ar trebui să respecte manualul produsului.
| Articol | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Motor aplicabil | 0,75 kW / 1 CP | 1,5 kW / 2 CP | 2,2 kW / 3 CP |
| Capacitate nominală | 1,5 kVA | 3 kVA | 4 kVA |
| Curent de intrare | 3.4 A | 5 A | 5,8 A |
| Curent de ieșire | 2.1 A | 3,8 A | 5.1 A |
| Tensiune de intrare AC | AC 3 PH 380 V (-15%) până la 440 V (+10%) | ||
| Max. Tensiunea de intrare DC | 900 VDC | ||
| Gama Voc recomandată | 550 până la 750 VDC | ||
| Interval MPPT recomandat | 450 până la 600 VDC | ||
| Gama de tensiune de pornire | 300 până la 900 VDC, reglabil cu parametri | ||
| Tensiunea nominală de ieșire | 3 PH 380 V AC | ||
| Nivel de zgomot | 50 dBA max. |
| Model | Module 37±1 V, 250 W±5 Wp | Module 45±1 V, 300 W±5 Wp | ||
| Module pe șir | Corzi | Module pe șir | Corzi | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Articol | Caietul de sarcini |
| Frecvența nominală | 50/60 Hz |
| Gama de frecvență de intrare | ±5% (47,5 până la 63 Hz) |
| Tensiune de ieșire | 0 la tensiunea de intrare |
| Frecvența de ieșire | 0,1 până la 500 Hz |
| Frecvența maximă | 0 până la 500 Hz (control SVC și V/F) |
| Frecvența purtătoare | 0,8 kHz până la 8 kHz, ajustat automat pentru încărcare (suportat până la 16 kHz) |
| Rezoluția în frecvență | Setare digitală 0,01 Hz; setare analogică 0,025% din frecvența maximă |
| Modul de control | Control vectorial fără senzori (SVC); control V/F |
| Cuplul de pornire | 0,5 Hz / 150% (SVC) |
| Gama de viteze | 1:100 (SVC) |
| Precizia stabilității vitezei | ±0,5% (SVC) |
| Capacitate de suprasarcina | 150% curent nominal timp de 60 s; 170% pentru 12 s; 190% pentru 1,5 s |
| Creșterea cuplului | Creștere automată a cuplului; boost manual de la 0,1% la 30,0% |
| curba V/F | Curbă liniară, în mai multe puncte și pătrată (putere 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| separare V/F | Separare completă, separare pe jumătate |
| Accelerație/decelerație | Curbă liniară sau S, 0,0 până la 6500,0 s |
| Frânare DC | Frecvența de pornire 0,00 Hz până la frecvența maximă; timp 0,0 până la 36,0 s; curent 0,0% până la 100,0% |
| Control JOG | Frecvența JOG 0,00 Hz până la frecvența maximă (implicit 5 Hz); accel/decel 0,0 până la 6500,0 s |
| PID încorporat | Da, pentru presiune, debit sau temperatură buclă închisă fără un controler extern |
| AVR | Tensiunea de ieșire menținută stabilă atunci când tensiunea rețelei fluctuează |

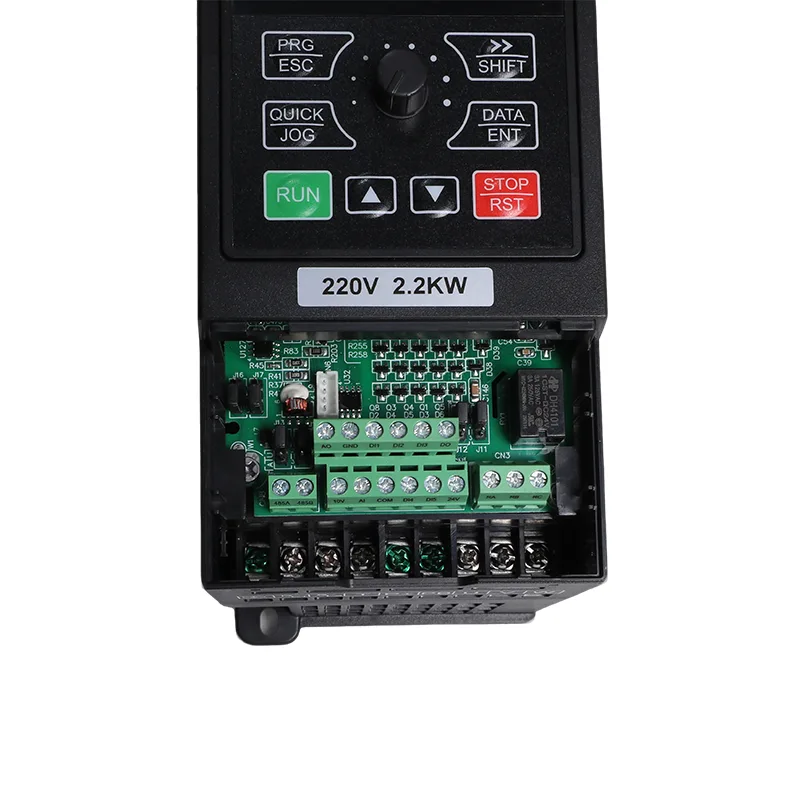

| Borne de intrare | 5 intrări digitale, DI5 acceptă impulsuri de mare viteză până la 50 kHz; 1 intrare analogică 0-10 V sau 0-20 mA; 1 intrare potențiometru de la tastatură |
| Borne de ieșire | 1 ieșire de impuls de mare viteză de până la 50 kHz; 1 iesire releu; 1 ieșire analogică 0-20 mA sau 0-10 V |
| Comunicare | RS485, Modbus RTU |
| Protecţie | Detectarea scurtcircuitului motorului la pornire, pierderea fazei de ieșire, supracurent, supratensiune, subtensiune, supratemperatura, suprasarcină, subsarcină, lumină slabă |
| Temperatura de functionare | -10°C până la 50°C; scade cu 1% la 1°C peste 40°C |
| Temperatura de depozitare | -20°C până la 60°C |
| Umiditate | Sub 95% RH, fără condens |
| Altitudine | Sub 1000 m; reducerea cu 1% la 100 m de la 1000 la 3000 m |
| Vibrație | Sub 5,9 m/s² (0,6 g) |
| Incinta | IP20, montare pe perete sau dulap, instalare verticală |
| Sistem de distributie | TN, TT |
| EMC / siguranță | IEC 61800-3 (C3); IEC 61800-5-1 |
Această gamă de putere este destinată pompelor trifazate mai mici și echipamentelor acționate cu motor unde viteza reglabilă, funcționarea solară sau ambele sunt utile.
Pentru sistemele cu pompe, accelerația și decelerația reglabile pot ajuta la gestionarea ratei cu care debitul crește și scade. Setarile corecte ale rampei depind de pompa, conducta si conditiile hidraulice; acestea ar trebui selectate în timpul punerii în funcțiune, mai degrabă decât presupuse doar din puterea motorului.
Configurațiile de matrice recomandate folosesc 18 module la 250 W sau 15 module la 300 W într-un șir. Invertorul acceptă până la 900 VDC, cu un interval Voc recomandat de 550–750 VDC și un interval MPPT de 450–600 VDC. Verificați tensiunea reală de circuit deschis a modulului în condițiile de temperatură a locului înainte de a confirma șirul.
Setați P8-00 la 1 pentru modul pompă solară sau la 0 pentru modul de uz general. Aceeași platformă combină pomparea solară bazată pe MPPT cu controlul motorului SVC/V/F, PID încorporat și Modbus RTU, permițându-i să servească aplicații adecvate pentru pompe sau mașini ușoare.
P8-10 până la P8-14 configurează comportamentul de oprire și repornire a luminii slabe. Protecția la subsarcină și intrările pentru nivelul apei pot susține și protecția pompei atunci când sunt corect conectate și configurate pentru instalare.
Șasiul de 171 × 86 × 138 mm cântărește aproximativ 1 kg. PID încorporat, cinci intrări digitale, I/O analogice și RS485 Modbus RTU oferă opțiuni de control local și integrare fără a necesita un controler PID separat pentru aplicațiile în buclă închisă acceptate.
18 module de 250 W (tip 37 V) într-un singur șir, sau 15 module de 300 W (tip 45 V). Ambele aterizează matricea în intervalul recomandat de circuit deschis între 550 și 750 VDC. Nu depășiți 900 VDC, care este valoarea maximă nominală.
Da, aceasta este configurația normală în afara rețelei. Conectați matricea la bornele DC și pompa la U, V și W, setați P8-15 la 1 pentru alimentarea solară, iar unitatea funcționează ori de câte ori matricea furnizează suficientă tensiune.
Nici. Controlul este vector fără senzori sau V/F, ambele fără feedback. MPPT, protecție la funcționare uscată, protecție la subsarcină și PID opțional pentru presiune constantă sunt deja în unitate.
P8-09 setează limita inferioară a frecvenței de operare, 10,00 Hz în mod implicit. Împreună cu pragul de lumină slabă din P8-10, acesta este ceea ce împiedică unitatea să învârtească o pompă prea încet pentru a mișca apa.
Peste RS485 cu Modbus RTU, da. Frecvența de funcționare, tensiunea magistralei, curentul de ieșire, puterea de ieșire, starea DI și DO și modul de alimentare curent sunt toate citite din grupul de monitorizare U0, cu modul de alimentare la U0-49 care arată rețea sau solar.
Da. O mare parte din aceste dimensiuni sunt livrate în modul de uz general, acționând ventilatoare de seră, pompe de atelier, circulație a lichidului de răcire și compresoare mici pe o sursă de 380 V, fără matrice nicăieri pe amplasament. Același hardware, aceiași parametri, mod diferit. Spune-ne pe care vrei când comanzi. O unitate cumpărată în modul pompă solară este comutată prin setarea P8-00 la 0.
Spuneți-ne combinația de modele și cantitatea și vom cita o dată de expediere în scris cu prețul. Evaluările standard și unitățile marca OEM nu sunt livrate în același program, deoarece tipărirea carcasei și etichetele sunt realizate pentru opera dvs. de artă, așa că merită să vă decideți înainte de a comanda.
