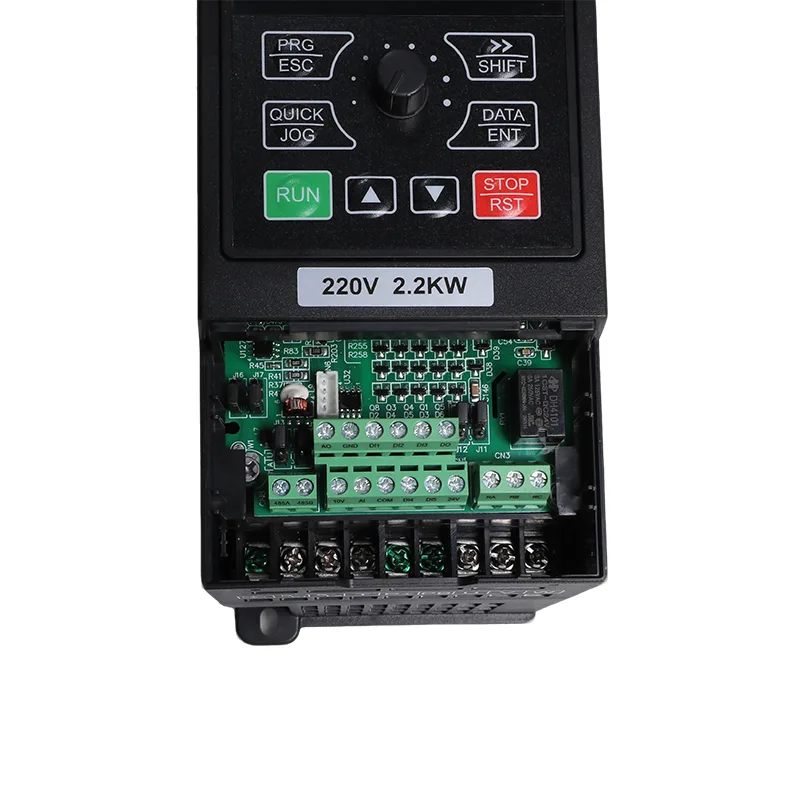

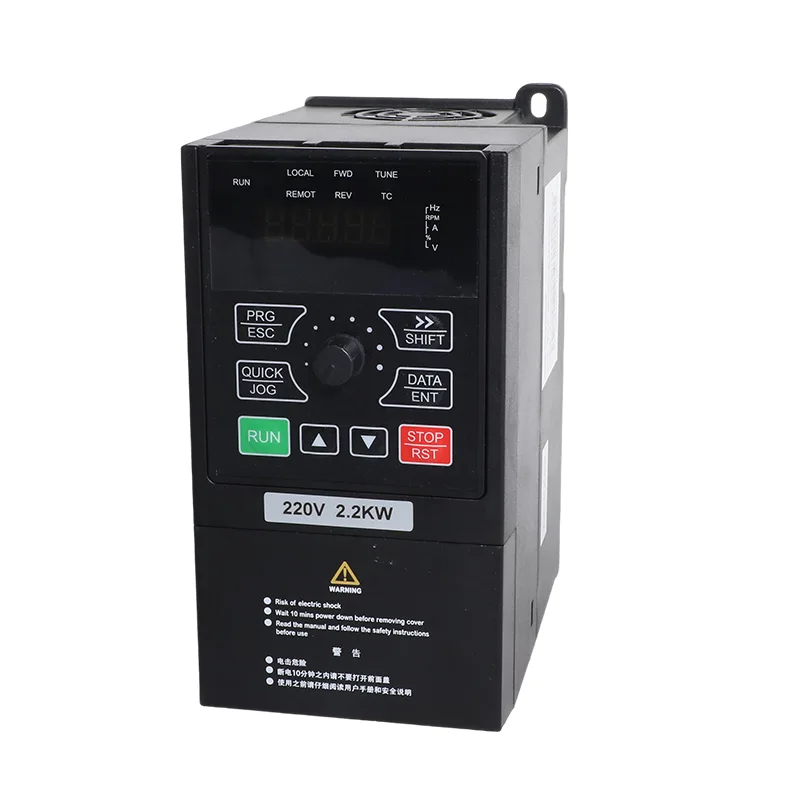

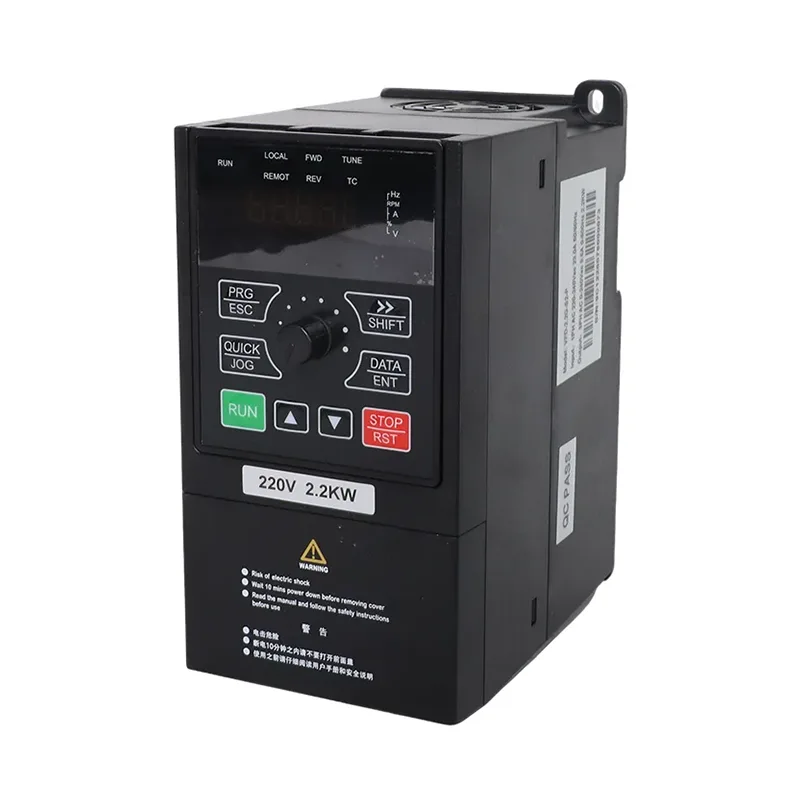

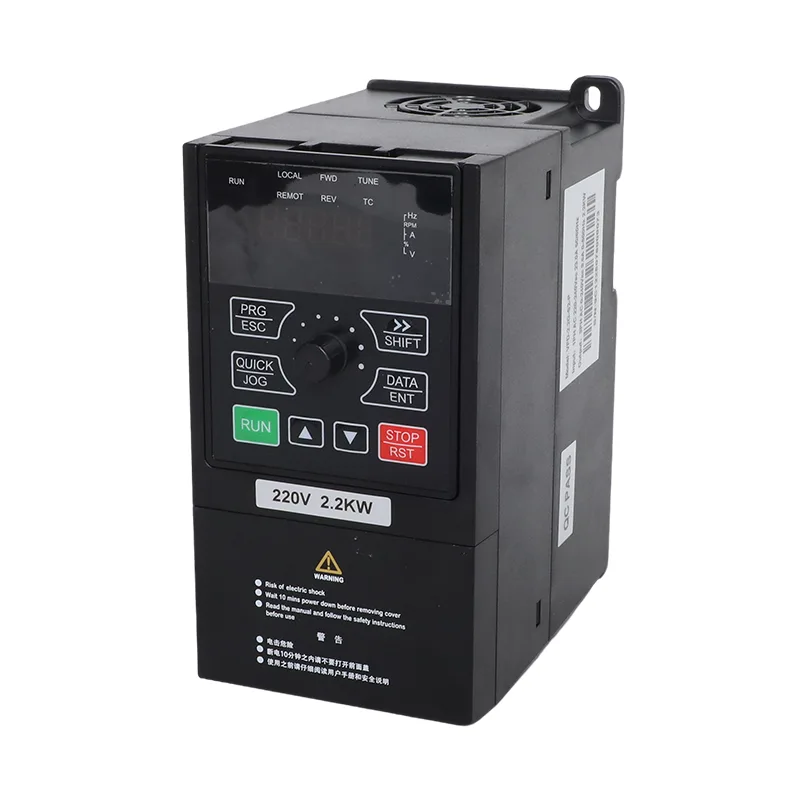

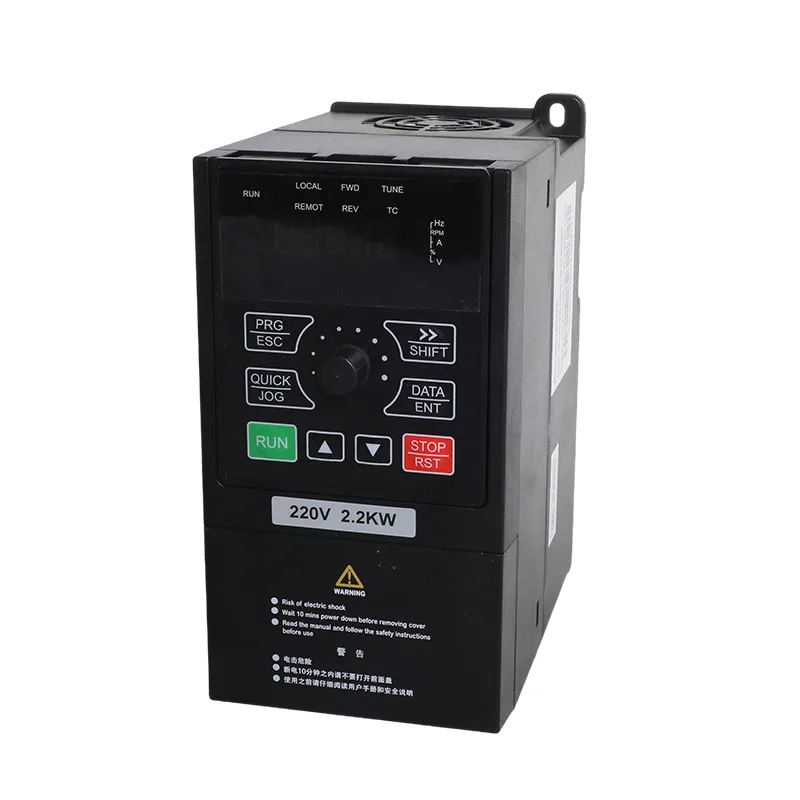

Pentru sistemele de pompare compacte și mașinile ușoare alimentate cu putere monofazată de 220–240 V, CSIVEI, un producător și furnizor din China, oferă pompa solară monofazată 230V și VFD cu invertor de uz general de 0,75-2,2 kW. Gama VFD-PC10 include modelele de 0,75 kW, 1,5 kW și 2,2 kW, cu curenți nominali de ieșire de 4 A, 7 A și, respectiv, 9,6 A. Pentru întrebări de achiziție, împărtășiți plăcuța de identificare a motorului și modul de funcționare dorit pentru a solicita o ofertă pentru modelul corespunzător. Curenții de intrare listați sunt de 8,2 A, 14 A și, respectiv, 23 A, astfel încât circuitul de alimentare, cablul și dispozitivul de protecție trebuie selectate pentru modelul corespunzător.
Într-o configurație de pompare solară directă, matricea fotovoltaică alimentează invertorul, iar invertorul conduce pompa; nu este necesar un banc de baterii între ele. Acolo unde este nevoie de apă dincolo de orele solare disponibile, un rezervor de stocare poate reține apa pompată pentru o utilizare ulterioară. Dacă backupul rețelei face parte din instalare, configurați parametrii de selecție a sursei și cablarea pentru secvența de operare dorită.
Configurația fotovoltaică a pompei solare 0,75-2,2kW monofazate 230V și a invertorului VFD de uz general se bazează pe un singur șir pentru fiecare model listat. Intrarea DC este nominală până la 450 VDC, cu un interval recomandat de tensiune în circuit deschis de 360–430 VDC și un interval MPPT de 250–350 VDC. Tabelul B listează un șir de 11 module evaluate la 250 W (37±1 V) sau 9 module la 300 W (45±1 V). Acestea sunt aranjamentele recomandate prezentate în datele produsului; confirmați tensiunea reală de circuit deschis al modulului, inclusiv creșterea acesteia la cea mai scăzută temperatură așteptată a locului, înainte de a finaliza șirul. Matricea trebuie să rămână sub limita maximă de 450 VDC a invertorului.
Tensiunea nominală de ieșire este specificată ca 3 PH sau 1 PH 220 V AC. Pentru un motor monofazat compatibil, informațiile de configurare furnizate specifică ieșirea U și V cu P8-27 setat la 1. Un motor trifazat de 220 V utilizează U, V și W cu P8-27 lăsat la 0. Verificați cablarea motorului și setarea parametrilor pe plăcuța de identificare a motorului și manualul produsului înainte de a alimenta sistemul.
Pentru pompa solară 0,75-2,2kW monofazată 230V și VFD cu invertor de uz general, parametrul P8-00 selectează modul de aplicare: 1 pentru modul pompă solară și 0 pentru modul de uz general. P8-15 definește separat funcționarea sursei în configurația solară: automată, numai solară sau numai rețea. Menținerea acestor setări distincte ajută la potrivirea unității cu secvența de cablare și control prevăzută.
| Articol | VFD-PC10-0.75G-S2 | VFD-PC10-1.5G-S2 | VFD-PC10-2.2G-S2 |
| Motor aplicabil | 0,75 kW / 1 CP | 1,5 kW / 2 CP | 2,2 kW / 3 CP |
| Capacitate nominală | 1,5 kVA | 3 kVA | 4 kVA |
| Curent de intrare | 8.2 A | 14 A | 23 A |
| Curent de ieșire | 4 A | 7 A | 9,6 A |
| Tensiune de intrare AC | AC 1 PH 220 V (-15%) până la 240 V (+10%) | ||
| Max. Tensiunea de intrare DC | 450 VDC | ||
| Gama Voc recomandată | 360 până la 430 VDC | ||
| Interval MPPT recomandat | 250 până la 350 VDC | ||
| Gama de tensiune de pornire | 160 până la 450 VDC, reglabil cu parametri | ||
| Tensiunea nominală de ieșire | 3 PH sau 1 PH 220 V AC | ||
| Nivel de zgomot | 50 dBA max. |
| Model | Module 37±1 V, 250 W±5 Wp | Module 45±1 V, 300 W±5 Wp | ||
| Module pe șir | Corzi | Module pe șir | Corzi | |
| VFD-PC10-0.75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1.5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| Articol | Caietul de sarcini |
| Frecvența nominală | 50/60 Hz |
| Gama de frecvență de intrare | ±5% (47,5 până la 63 Hz) |
| Tensiune de ieșire | 0 la tensiunea de intrare |
| Frecvența de ieșire | 0,1 până la 500 Hz |
| Frecvența maximă | 0 până la 500 Hz (control SVC și V/F) |
| Frecvența purtătoare | 0,8 kHz până la 8 kHz, ajustat automat pentru încărcare (suportat până la 16 kHz) |
| Rezoluția în frecvență | Setare digitală 0,01 Hz; setare analogică 0,025% din frecvența maximă |
| Modul de control | Control vectorial fără senzori (SVC); control V/F |
| Cuplul de pornire | 0,5 Hz / 150% (SVC) |
| Gama de viteze | 1:100 (SVC) |
| Precizia stabilității vitezei | ±0,5% (SVC) |
| Capacitate de suprasarcina | 150% curent nominal timp de 60 s; 170% pentru 12 s; 190% pentru 1,5 s |
| Creșterea cuplului | Creștere automată a cuplului; boost manual de la 0,1% la 30,0% |
| curba V/F | Curbă liniară, în mai multe puncte și pătrată (putere 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| separare V/F | Separare completă, separare pe jumătate |
| Accelerație/decelerație | Curbă liniară sau S, 0,0 până la 6500,0 s |
| Frânare DC | Frecvența de pornire 0,00 Hz până la frecvența maximă; timp 0,0 până la 36,0 s; curent 0,0% până la 100,0% |
| Control JOG | Frecvența JOG 0,00 Hz până la frecvența maximă (implicit 5 Hz); accel/decel 0,0 până la 6500,0 s |
| PID încorporat | Da, pentru presiune, debit sau temperatură buclă închisă fără un controler extern |
| AVR | Tensiunea de ieșire menținută stabilă atunci când tensiunea rețelei fluctuează |
| Borne de intrare | 5 intrări digitale, DI5 acceptă impulsuri de mare viteză până la 50 kHz; 1 intrare analogică 0-10 V sau 0-20 mA; 1 intrare potențiometru de la tastatură |
| Borne de ieșire | 1 ieșire de impuls de mare viteză de până la 50 kHz; 1 iesire releu; 1 ieșire analogică 0-20 mA sau 0-10 V |
| Comunicare | RS485, Modbus RTU |
| Protecţie | Detectarea scurtcircuitului motorului la pornire, pierderea fazei de ieșire, supracurent, supratensiune, subtensiune, supratemperatura, suprasarcină, subsarcină, lumină slabă |
| Temperatura de functionare | -10°C până la 50°C; scade cu 1% la 1°C peste 40°C |
| Temperatura de depozitare | -20°C până la 60°C |
| Umiditate | Sub 95% RH, fără condens |
| Altitudine | Sub 1000 m; reducerea cu 1% la 100 m de la 1000 la 3000 m |
| Vibrație | Sub 5,9 m/s² (0,6 g) |
| Incinta | IP20, montare pe perete sau dulap, instalare verticală |
| Sistem de distributie | TN, TT |
| EMC / siguranță | IEC 61800-3 (C3); IEC 61800-5-1 |
Această gamă este destinată pompelor la scară mică și mașinilor ușoare în care sursa disponibilă este monofazată de 230 V. Funcționarea solară poate suporta pomparea apei în timpul zilei, în timp ce modul de uz general asigură controlul vitezei pentru echipamentele compatibile cu motor.
Invertorul acceptă o ieșire de motor monofazată sau trifazată de 220 V AC, în funcție de conexiunea corectă a motorului și de setarea P8-27. Această flexibilitate poate fi utilă atunci când se specifică o unitate de acţionare pentru o pompă sau o maşină existentă, dar curentul motorului şi cerinţele de sarcină trebuie să rămână în limitele nominale ale modelului selectat.
Pompa solară CSIVEI 0,75-2,2kW monofazată 230V și VFD cu invertor de uz general pot fi comandate pentru pomparea solară sau controlul convențional al vitezei. Distribuiți plăcuța de identificare a motorului, modul de control prevăzut și specificațiile modulului fotovoltaic atunci când solicitați o ofertă, astfel încât modelul și configurația inițială să poată fi potrivite cu aplicația.
În modul pompă solară, P8-15 selectează funcționarea automată (0), numai solar (1) sau numai rețeaua (2). În modul automat, P8-16 setează intervalul de funcționare a rețelei (60 de minute în mod implicit) și P8-17 setează întârzierea înainte de a încerca din nou solar (4 secunde în mod implicit).
Matricea recomandată este un șir de module de 11 × 250 W sau module de 9 × 300 W. Mențineți tensiunea în circuit deschis în intervalul recomandat de 360-430 VDC și sub maximul de 450 VDC; intervalul MPPT este 250–350 VDC.
Detectarea subîncărcării este activată implicit la un nivel de 25% cu o perioadă de confirmare de 60 de secunde. Comutatoarele cu flotor pot fi conectate la DI2 și DI3, iar eroarea E43 indică o defecțiune a sondei de nivel atunci când este utilizat acel aranjament de monitorizare.
P8-00 selectează modul pompă solară (1) sau modul de uz general (0). Funcționarea de uz general oferă control SVC/V/F, PID încorporat și Modbus RTU prin RS485, permițând aceleiași platforme de acționare să deservească pompe, ventilatoare și alte mașini mici compatibile.
Da. Conectați pompa la U și V, apoi setați P8-27 la 1 pentru modul pompe monofazate. Pompele trifazate de 220 V se conectează la U, V și W cu P8-27 rămas la 0.
Fie 11 module de 250 W (tip 37 V cu circuit deschis) într-un șir, fie 9 module de 300 W (tip 45 V) într-un șir. Ambele pun tensiunea matricei în fereastra recomandată de 360 până la 430 VDC. Rămâneți sub 450 VDC circuit deschis, care este maximul de unitate.
Unitatea pornește când tensiunea de curent continuu depășește pragul din P8-07 și se oprește când frecvența de ieșire rămâne sub nivelul de lumină slabă din P8-10 (20 Hz în mod implicit) mai mult decât P8-11 (600 s în mod implicit). Funcționarea unei pompe sub viteza la care se mișcă apa încălzește motorul și uzează rulmenții, astfel încât transmisia se oprește în loc să se târască.
Nu. Panourile alimentează sistemul de acţionare, iar acesta alimentează pompa. Rezervorul este depozitul, iar un rezervor costă o fracțiune de baterie și nu necesită înlocuire.
Da. iMaster este construit pentru ambele lucrări, iar parametrul P8-00 este cel care selectează între ele. În modul de uz general, se comportă ca un invertor standard cu control SVC sau V/F, PID încorporat, Modbus RTU peste RS485 și setul complet de protecție. Spuneți-ne în ce mod trebuie să ruleze unitatea atunci când comandați și o configuram înainte de expediere. O unitate aflată deja în modul pompă solară este comutată la uz general prin setarea P8-00 la 0, astfel încât stocul cumpărat pentru o lucrare poate fi încă vândut în celălalt.
Trimite-ne modelul si proiectul. Cotăm eșantionul și prețul de volum împreună, astfel încât să puteți compara costul aterizat înainte de a vă angaja, iar marca OEM poate fi aplicată unității de evaluare, astfel încât să vedeți cum va arăta propria dvs. etichetă.
